Información Básica
No. de Modelo.
HDWS-1024NVRMYQT4-20X-ZL
Material de Shell
Plástico ABS
Tipo de pantalla
Revés de la imagen
Función
Visión nocturna, Impermeable, A prueba de polvo, A prueba de golpes
pantalla lcd en color
pantalla ips de 10,1 pulgadas
modo de imagen
pantalla única / pantalla doble / pantalla triple / pantalla de cuatro canales
función de grabación
compatibilidad máxima con 128gb tarjetas sd
distancia de recepción
abierto en 200m
descarga de carga
2-iso16750 estándar
tensión de funcionamiento
dc8-32v
cámara digital inalámbrica con zoom 30x 1080p
cwhd-672m
sensor de imagen
1/2,8color dsp
potencia de transmisión
18dbm
distancia
abierto a 100 metros
distancia focal
5,35-96,3mm
ángulo de visión horizontal
64,1-3,6 grados (teleobjetivo gran angular)
Paquete de Transporte
cuadro de color
Capacidad de Producción
400000pcs/mes
Descripción de Producto

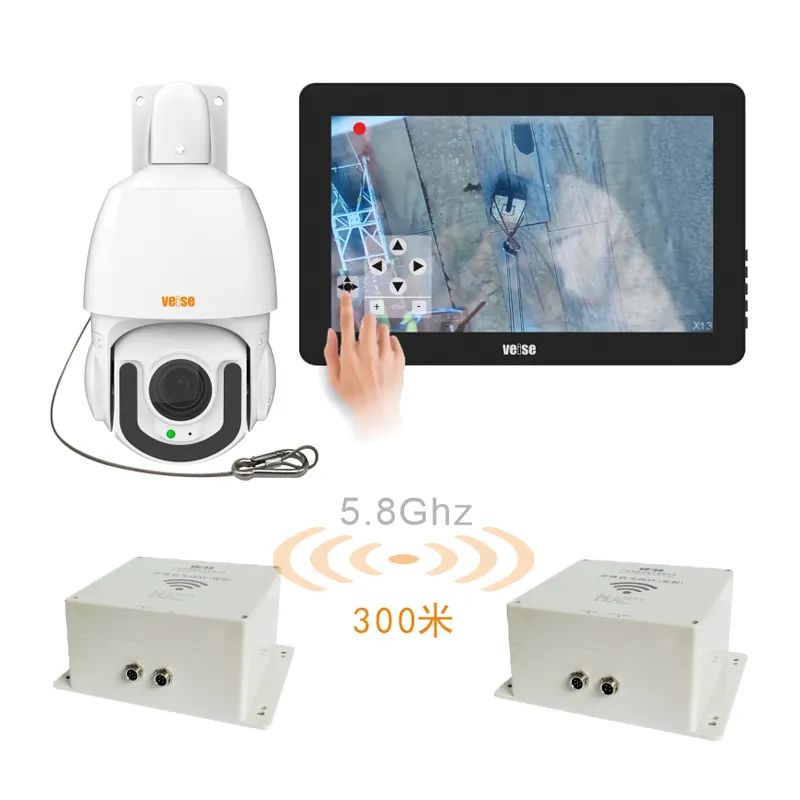

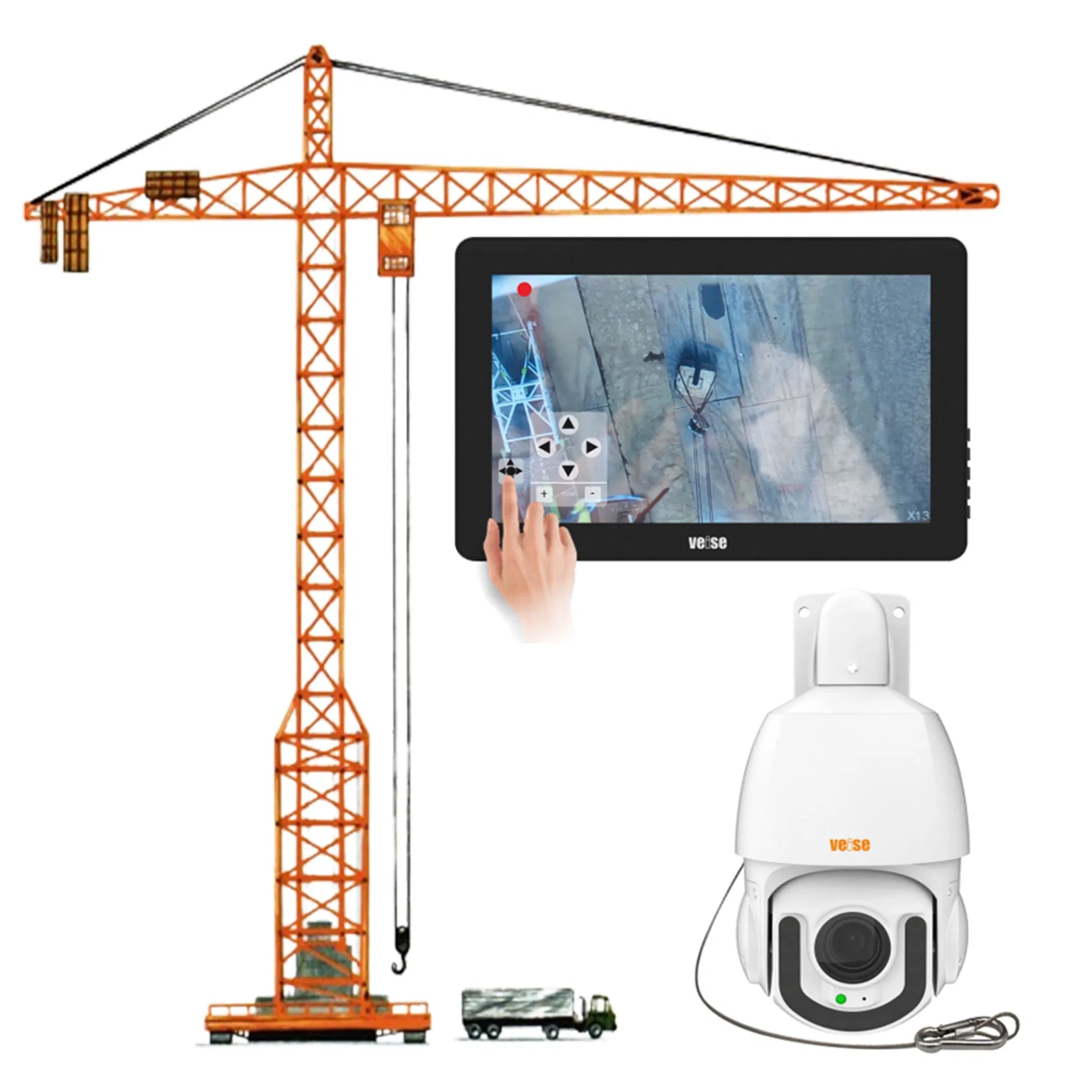

Sistema de zoom para cámara con soporte de amortiguación inalámbrico e impermeable para grúas

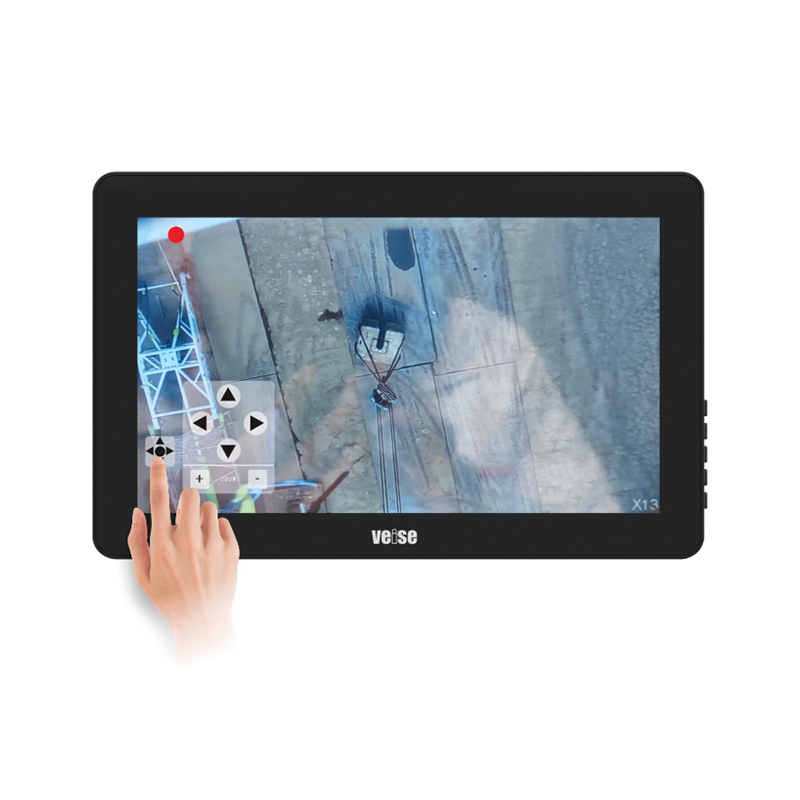

Monitor NVR de 10,1 Pulgadas
✓
Modelo: HDWS-1024NVRMYQT4-20X-ZL
✓
Procesador de video digital de grado industrial automotriz.
✓
Pantalla IPS de alta resolución 1024RGBx600 y alto brillo de 600cd/m² con visera solar desmontable.
✓
Soporta control por botón para zoom + / zoom - de la cámara inalámbrica.
✓
Función de grabación y reproducción integrada, compatible con tarjeta SD de hasta 512GB.
✓
Voltaje de trabajo de amplio rango: DC 8V a 32V.

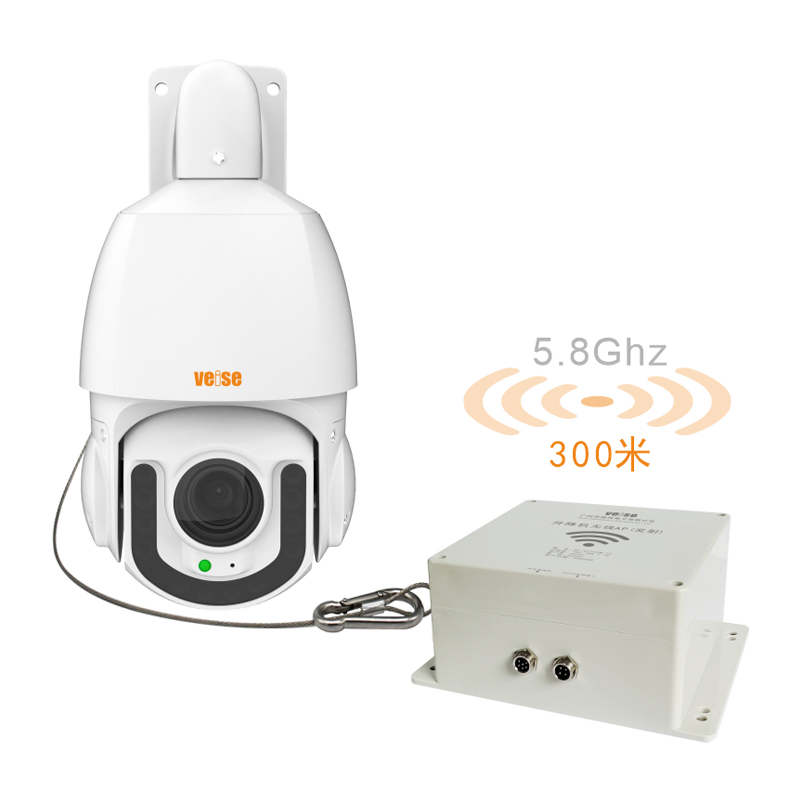

Cámara con Zoom de 20x 720P/1080P
✓
Sensor DSP de grado automotriz con millones de píxeles de alta definición.
✓
Módulo de zoom óptico SONY 20x con transmisor inalámbrico integrado. Distancia visual de 5 a 300 metros.
✓
Carcasa de aleación de aluminio impermeable (IP69K) y resistente a vibraciones.
✓
Soporte de gravedad vertical y diseño de hebilla de suspensión de alambre de acero anticaída.
Especificaciones Técnicas
| Monitor NVR Táctil 1080P (MWHD-1024NVR) |
| Pantalla LCD a Color |
Pantalla IPS de 10,1 pulgadas |
| Receptor Inalámbrico |
Receptor inalámbrico de 2.4G integrado |
| Modo de Imagen |
Pantalla única / Doble pantalla / Tres pantallas / Cuatro pantallas |
| Frecuencia de Trabajo |
2400 - 2483.5 MHz |
| Función de Grabación |
Soporte máximo para tarjeta SD de 512GB |
| Formato de Archivo |
Formato MP4 |
| Sensibilidad de Recepción |
≤ -86 dB |
| Distancia de Recepción |
Espacio abierto ≤ 200m |
| Canales de Salto de Frecuencia |
80 |
| Resolución |
1024(H) x 600(V) píxeles |
| Sistema de Color |
PAL / NTSC (Auto) |
| Brillo (cd/m²) |
600 |
| Protección de Carga |
Estándar ISO16750-2 (24V Us=174V, Ri=4Ω, td=350ms) |
| Grado Antivibración |
5G |
| Temperatura de Trabajo |
-20ºC a +70ºC |
| Temperatura de Almacenamiento |
-30ºC a +80ºC |
| Voltaje de Funcionamiento |
DC 8-32V |
| Dimensiones |
(L x A x E) 276 x 185 x 66,5 mm |
| Sensor de Imagen |
DSP a color de 1/2,8 pulgadas |
| Transmisión Inalámbrica |
Transmisor inalámbrico digital de 2.4G integrado |
| Potencia de Transmisión |
18 dBm |
| Distancia de Transmisión |
Espacio abierto ≤ 100m |
| Resolución |
1080P |
| Píxeles Efectivos |
1920(H) x 1080(V) |
| Zoom Óptico |
30x |
| Distancia Focal |
5,35 ~ 96,3 mm |
| Apertura |
F1.6 ~ F3.5 |
| Ángulo de Visión Horizontal |
64,1º ~ 3,6º (Gran angular - Teleobjetivo) |
| Distancia Visual |
5 - 200 metros |
| Velocidad de Zoom |
Aproximadamente 3 segundos (Óptico, Gran angular a Teleobjetivo) |
| Modo de Enfoque |
Enfoque automático |
| Modo Día/Noche |
Conmutación automática IR-CUT (Color de día, Blanco y negro de noche) |
| Distancia Infrarroja |
50 metros (4 luces infrarrojas de alta potencia integradas) |
| Material de la Carcasa |
Aleación de aluminio, diseño de hebilla para cable de acero anticaída |
| Soporte de Montaje |
Soporte de acero inoxidable por gravedad vertical |
| Grado de Impermeabilidad |
IP69K |
| Voltaje de Funcionamiento |
DC 12V |
| Temperatura de Trabajo |
-20ºC a +60ºC |
| Temperatura de Almacenamiento |
-30ºC a +70ºC |
| Grado Antivibración |
5G |
| Dimensiones |
220(An) x 90(Al) x 90(Pr) mm |

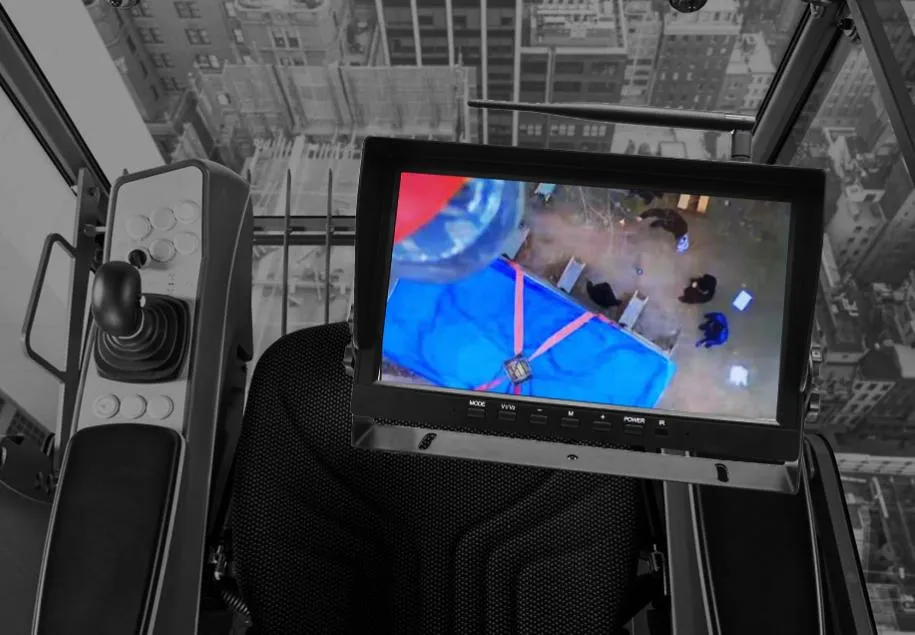

Evite colisiones durante la elevación a ciegas y mejore la seguridad de la grúa:
1) Realice maniobras de elevación más rápidas y seguras gracias al sistema de cámara inalámbrica para grúas.
2) Obtenga confirmación visual instantánea de la carga y el entorno directamente en la cabina del operador.

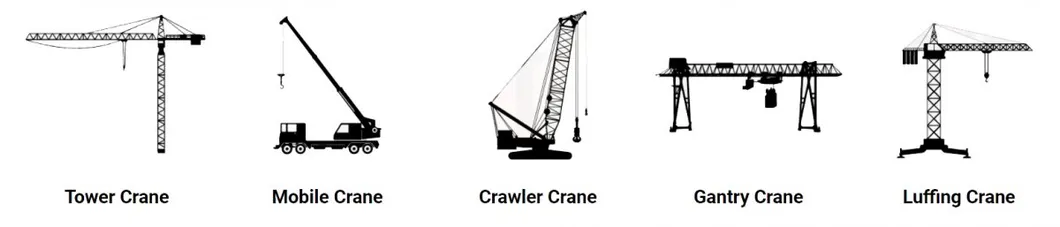

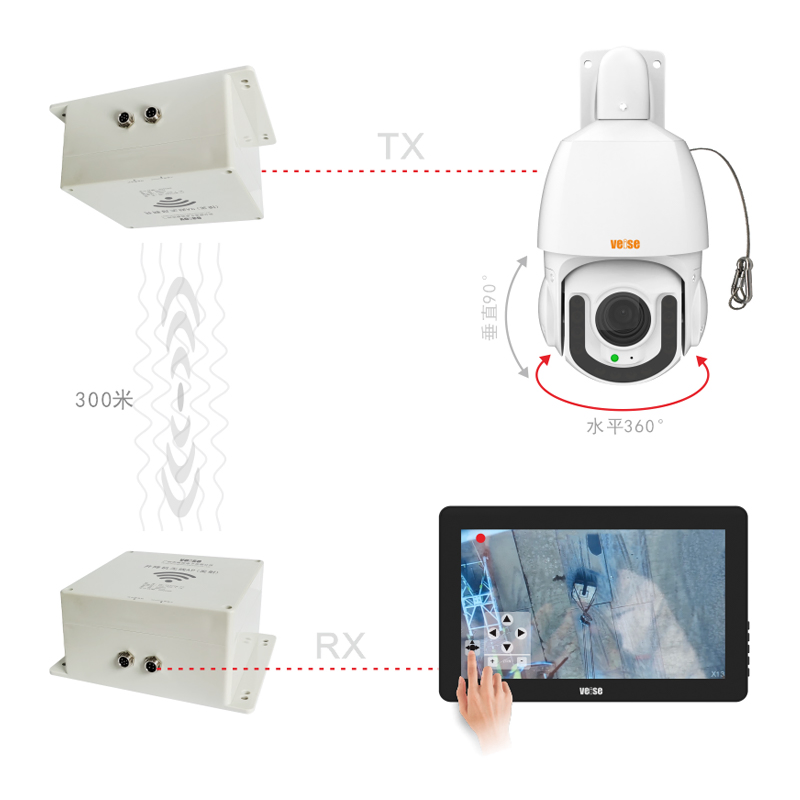

Zoom óptico de 20X, transmisión inalámbrica máxima de 300 metros, diseño compacto e instalación flexible. Adaptación perfecta para cualquier tipo de grúa.
Instalaciones de Producción e Ingeniería

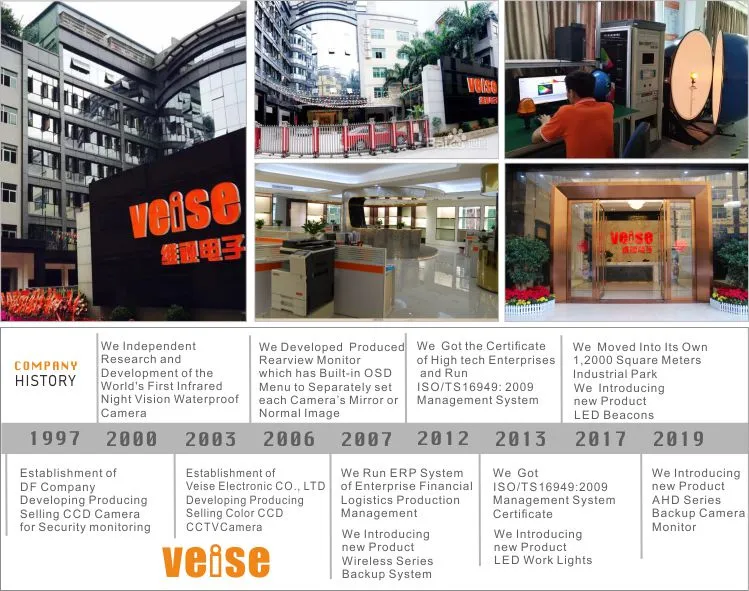

Fábrica de Producción

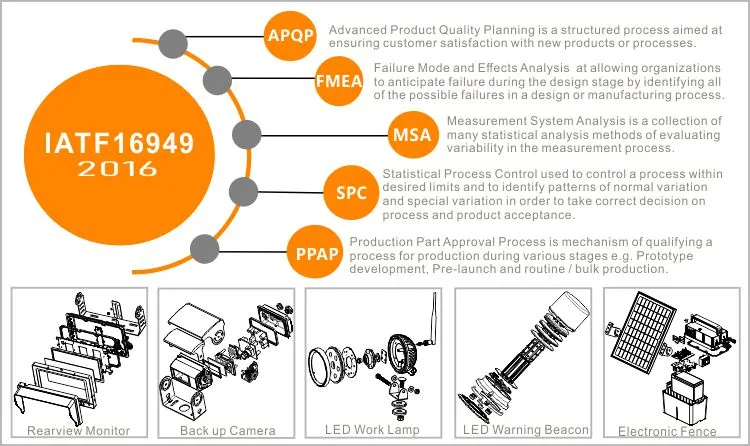

Área de I+D

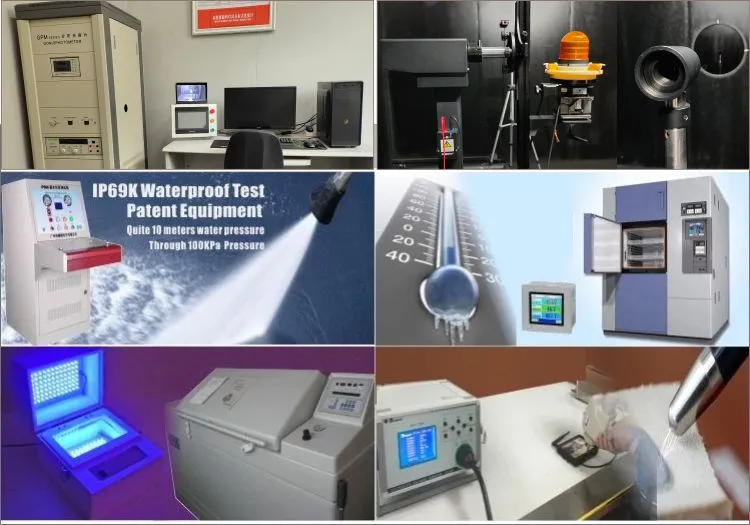

Control de Calidad (QC)
Pruebas de intensidad lumínica bajo estándar ECE R65 y hermeticidad IP69K.
Certificaciones Internacionales
Sistema de Control ERP
Exposiciones y Ferias
Preguntas Frecuentes (FAQ)
¿Cuál es la distancia máxima de transmisión inalámbrica de este sistema?
El sistema cuenta con una distancia de transmisión inalámbrica estable de hasta 300 metros en condiciones de espacio abierto, permitiendo una excelente señal incluso en grúas de gran altura.
¿Es la cámara de este sistema resistente al agua y a vibraciones extremas?
Sí, la cámara cuenta con una clasificación de impermeabilidad de grado IP69K y un nivel de resistencia a vibraciones de 5G, diseñada con un soporte de acero inoxidable y una robusta carcasa de aleación de aluminio para soportar entornos industriales adversos.
¿El monitor del sistema permite almacenar grabaciones de video?
Sí, el monitor NVR cuenta con función de grabación y reproducción de video en formato MP4, y ofrece soporte para tarjetas de almacenamiento SD de hasta 128 GB (con compatibilidad de hasta 512 GB según especificación de hardware).
¿Cómo funciona el zoom óptico de la cámara durante la elevación?
El sistema cuenta con una cámara con zoom óptico integrado de 20x a 30x. El operador puede ajustar de manera inalámbrica el zoom a través de los botones del monitor en la cabina para enfocar la carga a distancias que van desde los 5 hasta los 200 metros en tiempo real.
¿Qué características de visión nocturna incluye la cámara de grúa?
La cámara incorpora el sistema inteligente IR-CUT de cambio automático y 4 luces infrarrojas de alta potencia, lo que proporciona una visibilidad nocturna clara de hasta 50 metros, pasando automáticamente a blanco y negro en condiciones de baja iluminación.
¿Qué voltaje admite el sistema de monitor y la cámara?
El monitor funciona con un amplio rango de voltaje continuo (DC 8V - 32V) adaptado a la corriente de vehículos industriales pesados, mientras que la cámara opera de forma estándar a través de una alimentación de DC 12V.
