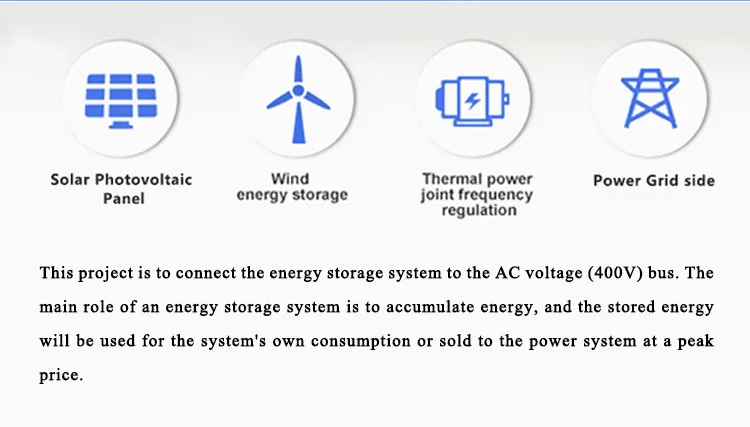

El sistema de almacenamiento de energía de este proyecto tiene una capacidad de 1MW/4,18MWh, y el sistema de batería, convertidor bidireccional (PCS), sistema de gestión de baterías (BMS), sistema de gestión de energía (EMS), sistema de control de distribución de CA y CC, sistema de vigilancia ambiental y sistema de protección contra incendios se despliegan en contenedores. El sistema de almacenamiento de energía tiene tecnologías fundamentales en términos de seguridad, integración e inteligencia de la información.

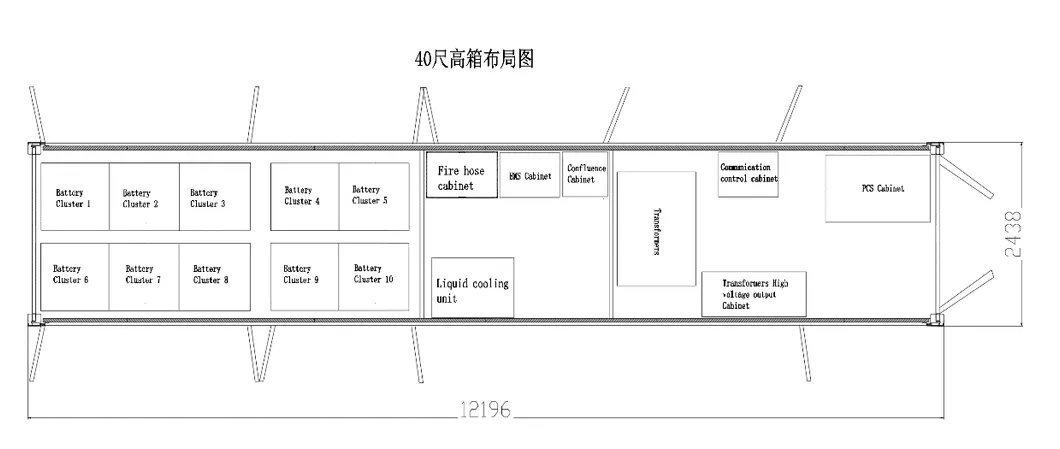

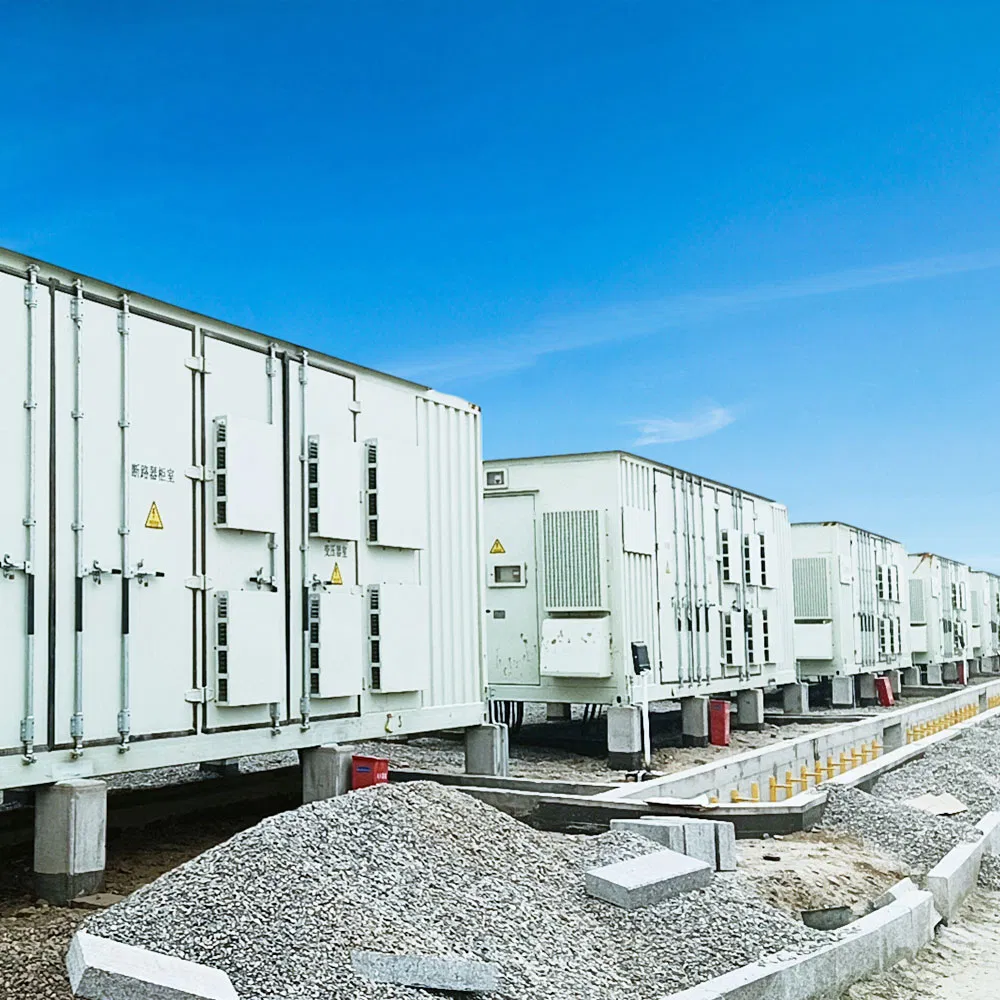

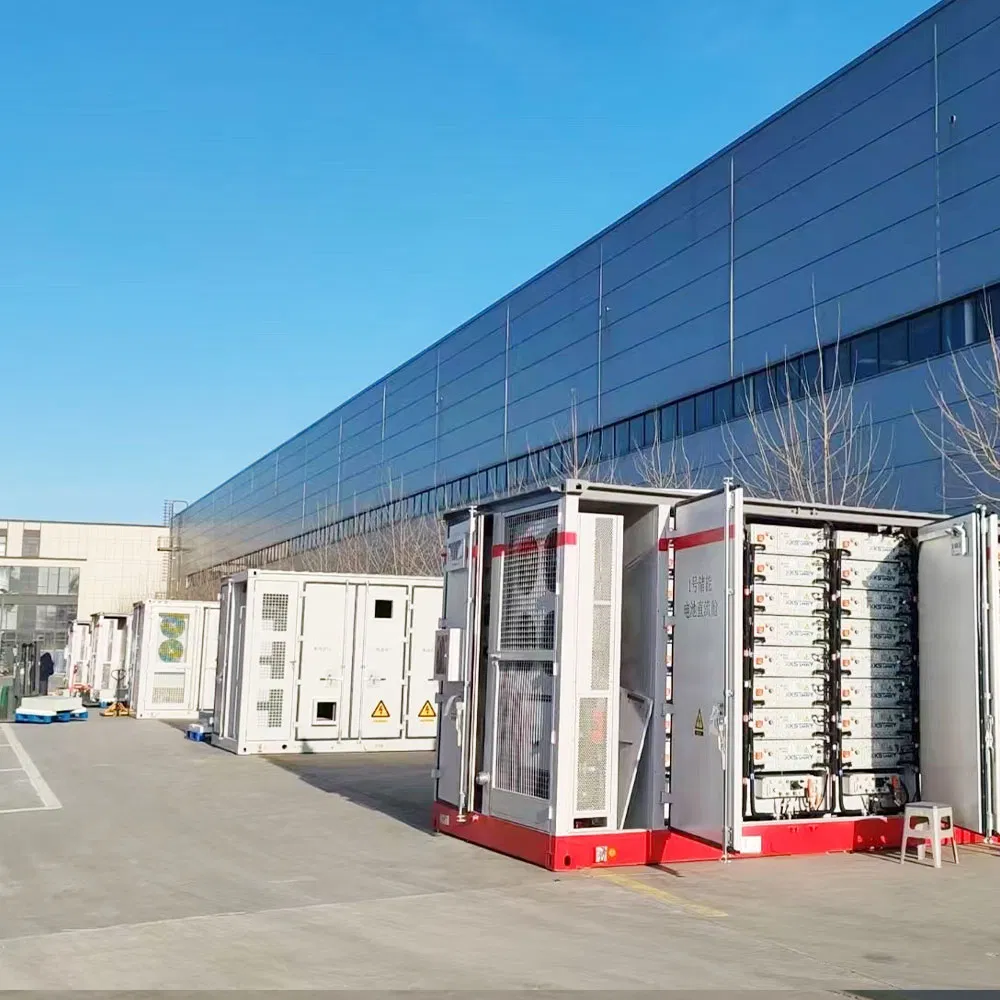

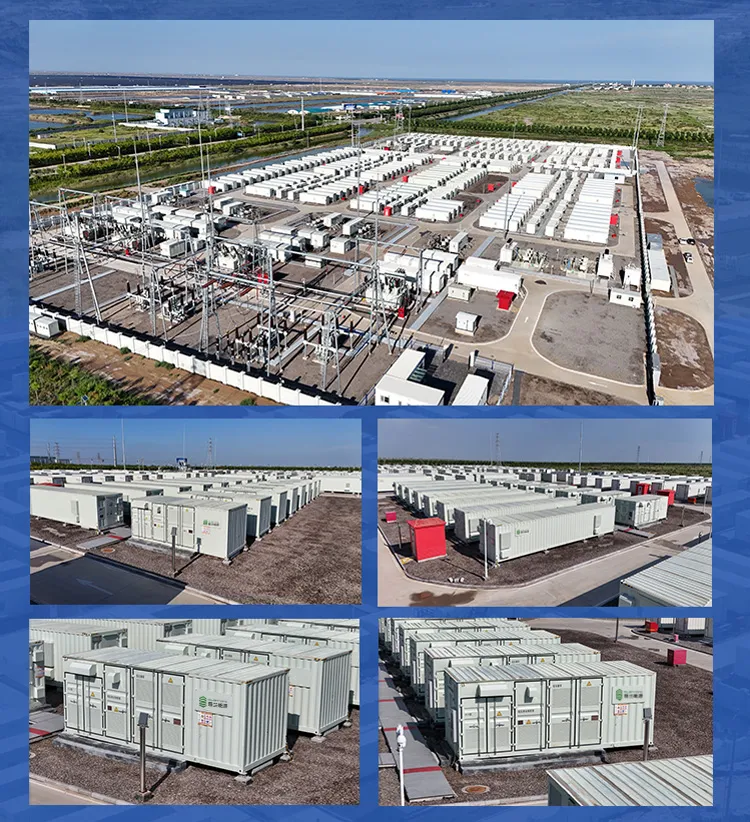

El sistema de almacenamiento de energía de este sistema está configurado como 1MW/4,18MWh, adopta el plan de diseño integrado de contenedores, y está integrado con 1500V refrigeración líquida de alta presión.

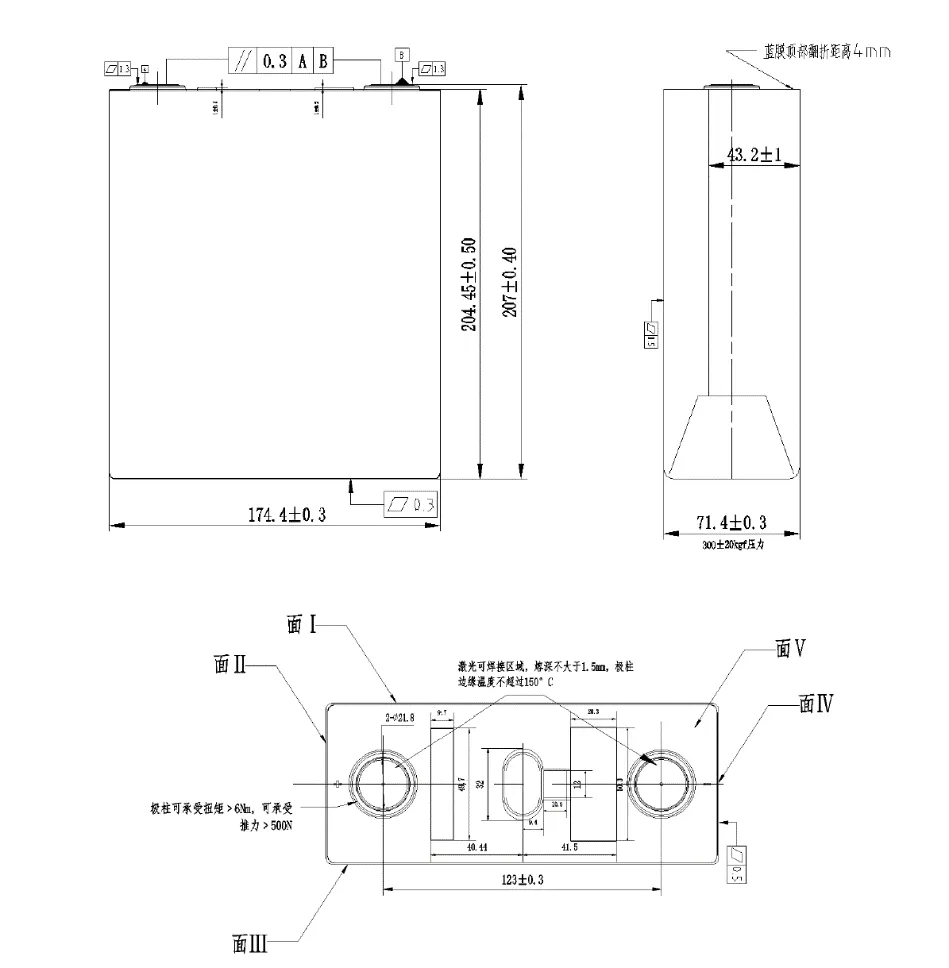

Esta solución utiliza una batería de fosfato de hierro de litio 3,2V/314Ah, y la potencia única es 1004Wh. El monómero tiene las características de seguridad y fiabilidad, alta eficiencia del sistema y larga vida útil. Cada subrack estándar consta de 52 celdas de 3,2V/314 Ah, con una capacidad de 166,4 V/314 Ah y una capacidad eléctrica de 52,249kWh. Cada grupo de baterías consta de 8 subbastidores conectados en serie y 1 cajas de alta tensión. La especificación del grupo de baterías es 1331,2V/314Ah, y la potencia de un grupo único es 417,996kWh.

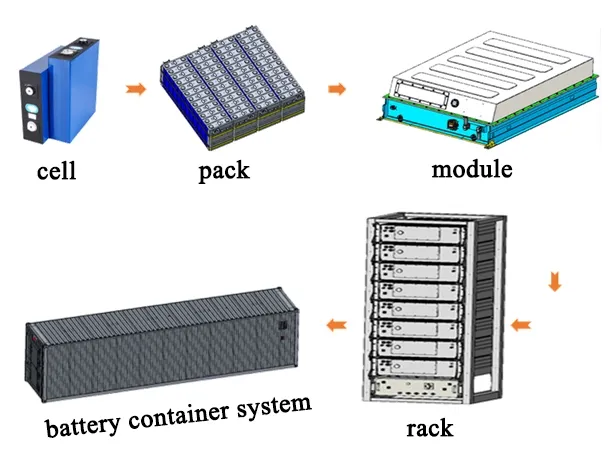

| Proyecto | Tensión nominal | Capacidad | Energía | Enfoque de grupo |
|---|---|---|---|---|
| Batería | 3,2V | 314Ah | 1,004kWh | / |
| Caja de la batería | 166,4V | 314Ah | 52,249kWh | 1P52S |
| Grupos de baterías | 1331,2V | 314Ah | 417,996Wh | 1P416S |
| Sistema de contenedor-batería | 1331,2V | 10*314Ah | 4179,968kWh | 10*1P416S |
El sistema de almacenamiento de energía consiste en un sistema de batería, un sistema de administración de baterías (BMS), un inversor de almacenamiento de energía (PCS), un sistema de administración de energía (EMS) y un transformador de incremento.

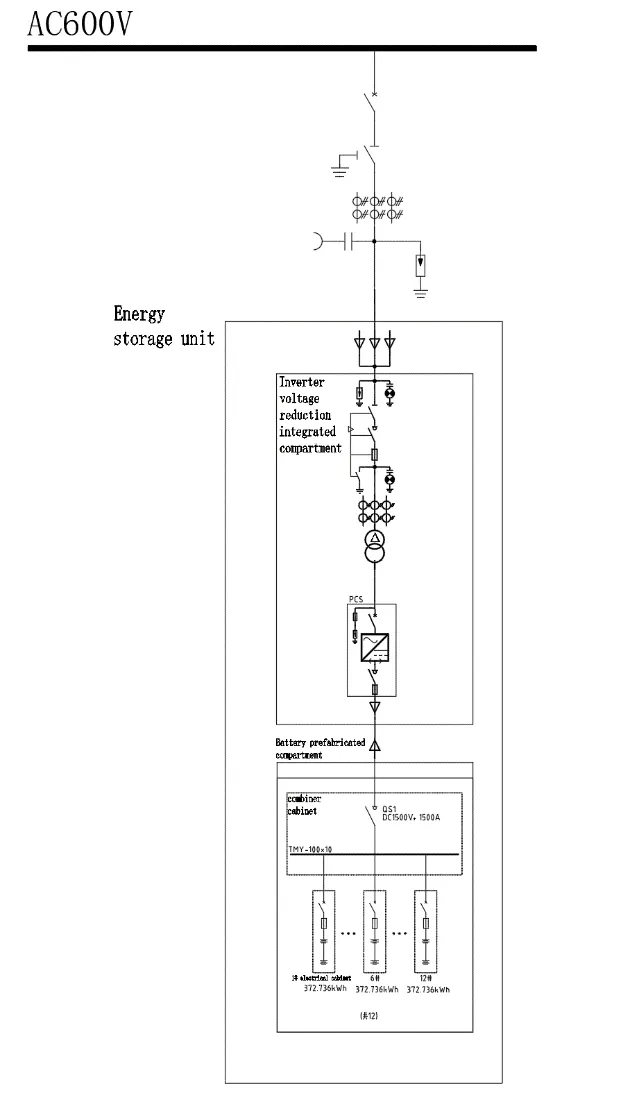

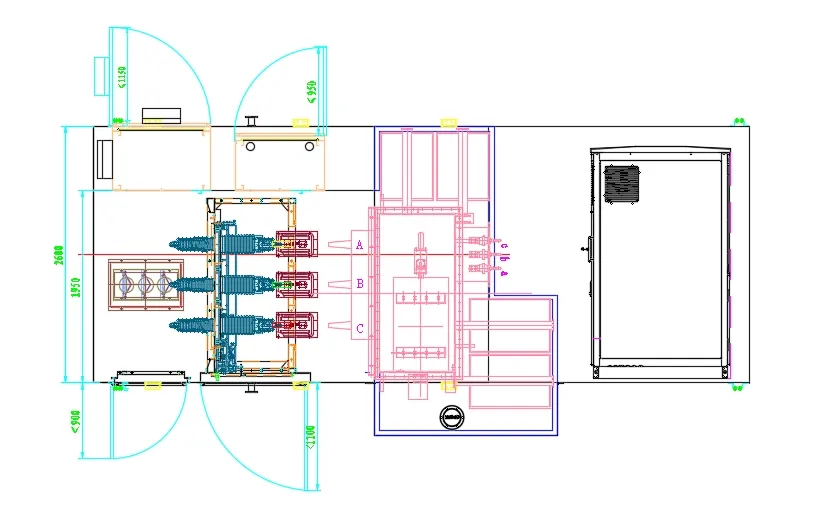

El diagrama esquemático del acceso al sistema de almacenamiento de energía es el siguiente:
| No | proyecto | parámetro | observación | |
|---|---|---|---|---|
| 1 | Tensión nominal | 1331,2V | ||
| 2 | Carga nominal | 4179,968kWh | ||
| 3 | Rango de tensión | 1040~1497,6V | ||
| 4 | Se recomienda la ventana SOC | 10%~90% | ||
| 5 | Potencia de carga máxima | ~1250kW | ||
| 6 | Potencia de descarga máxima | ~1250kW | ||
| 7 | Temperatura de funcionamiento | carga | -0~55ºC. | |
| 8 | descarga | -30~55ºC. | ||
| 9 | Se recomienda la temperatura ambiente | 20~30ºC. | ||
| 10 | Gestión térmica | Refrigeración líquida | La potencia de refrigeración es 40kW | |
| 11 | Métodos de comunicación | CAN / Ethernet / RS485 | ||
| 12 | Clasificación IP del sistema | IP54 | contenedor | |
| 13 | peso | <50t | ||

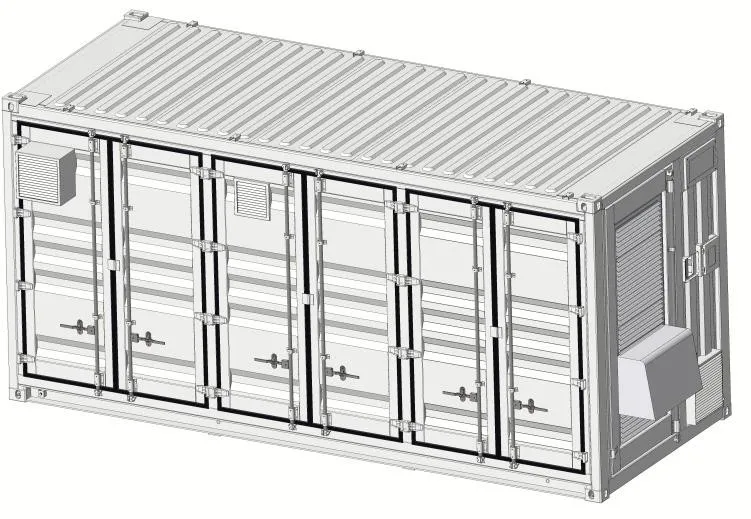

| 14 | Tamaño del sistema | W12192×D2438×H2896mm | 40ft recipiente | |
| 15 | Temperatura de almacenamiento | 0~35ºC. | No más de 1 años | |
| 16 | Guarde la humedad | <70% HR | ||

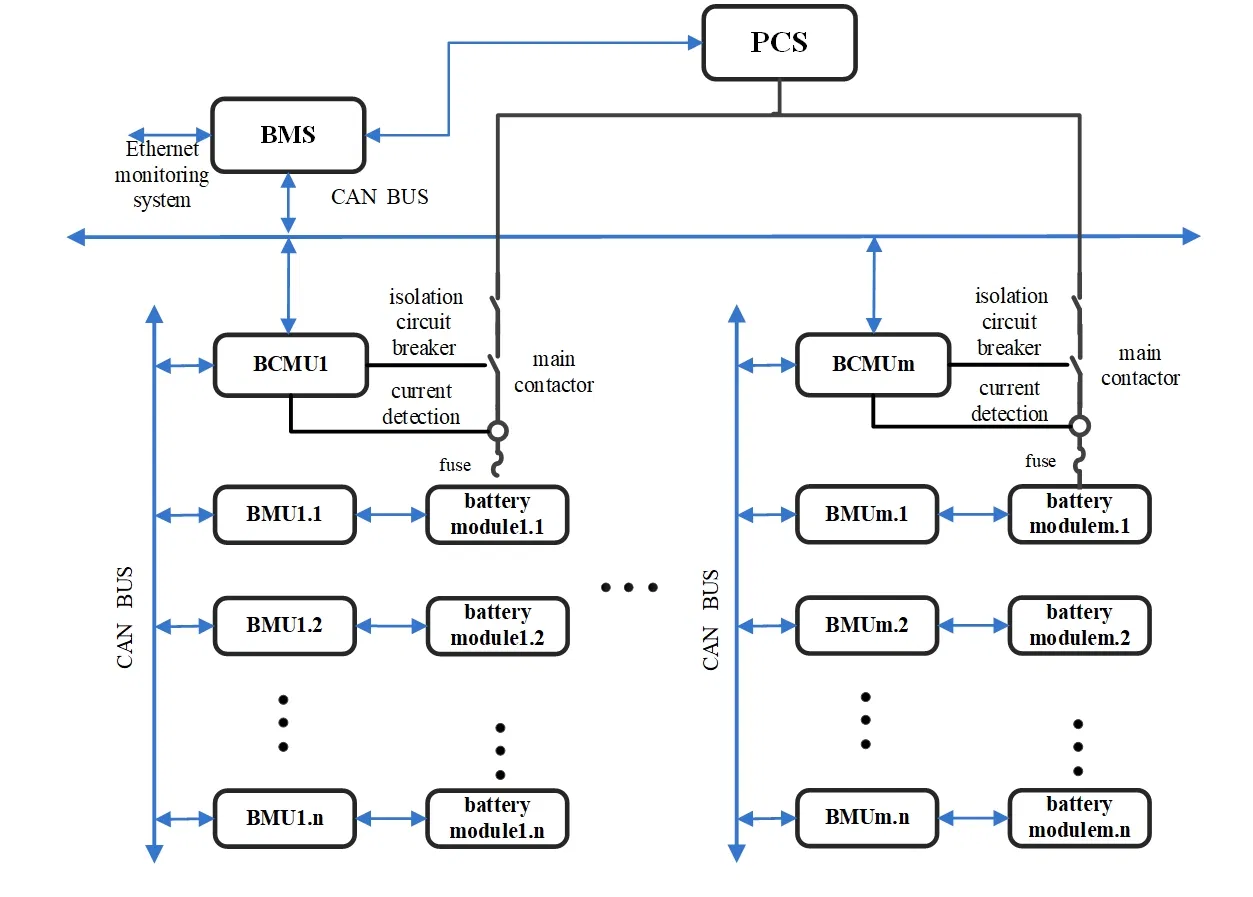

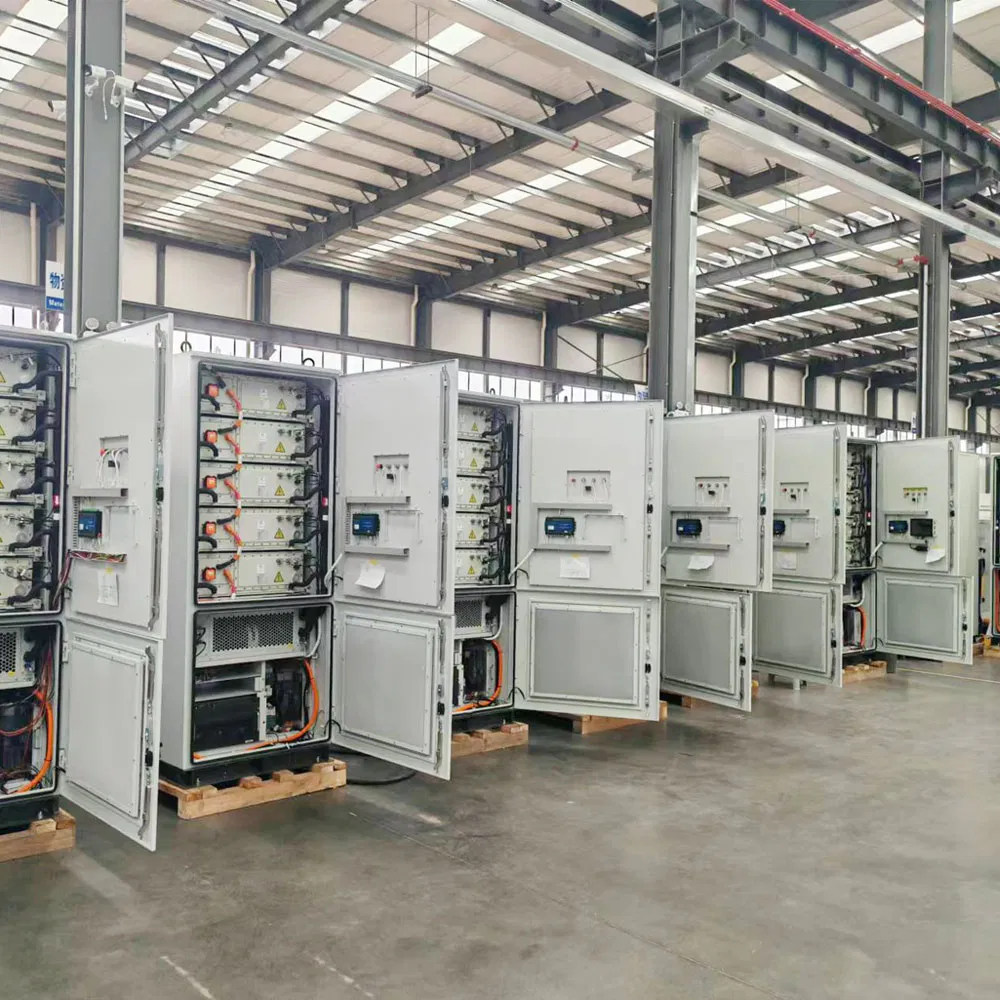

El sistema de batería está equipado con un sistema completo de administración de baterías y adopta una estructura de administración de tres niveles, incluyendo el nivel de módulo, el nivel de clúster y el nivel de sistema, para lograr un control, administración y protección completos del sistema de batería y asegurar el funcionamiento seguro y estable del sistema de batería.
| No | Parámetro | Especificaciones | observación |
|---|---|---|---|
| 1 | Material del cátodo de la batería | Fosfato de hierro litio | |
| 2 | Capacidad celular | 314Ah | |
| 3 | Tensión nominal | 3,2V | |
| 4 | Rango de tensión de funcionamiento | 2,5~3,65V | |
| 5 | Número de ciclos | ≥ 7000 veces | 0,5C,80% EOL A 25ºC. |
| 6 | Temperatura de funcionamiento (carga) | 0~55ºC. | |
| 7 | Temperatura de funcionamiento (descarga) | -30~55ºC. |

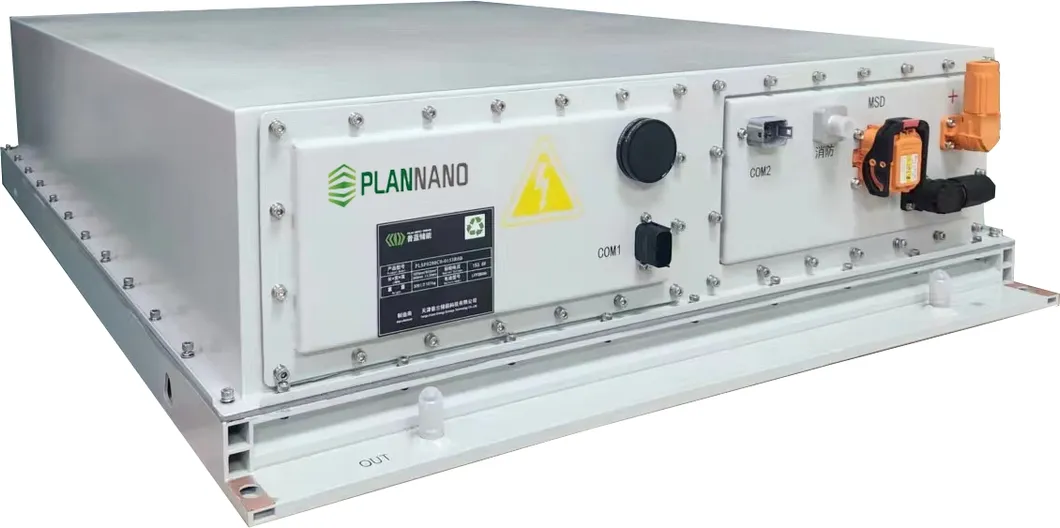

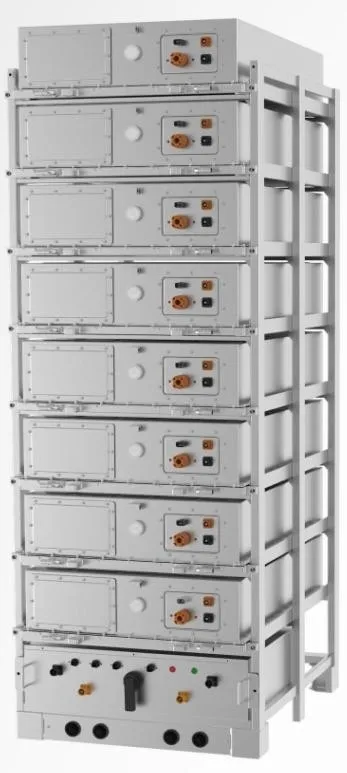

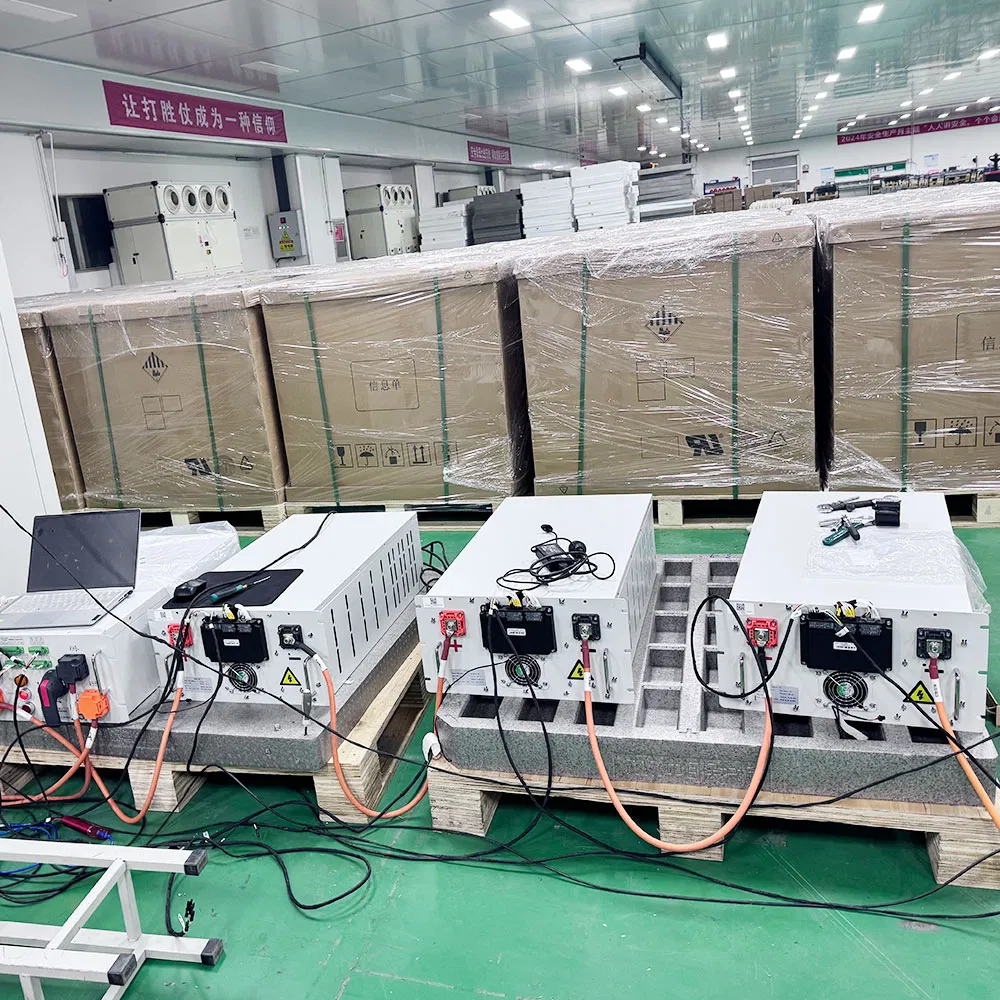

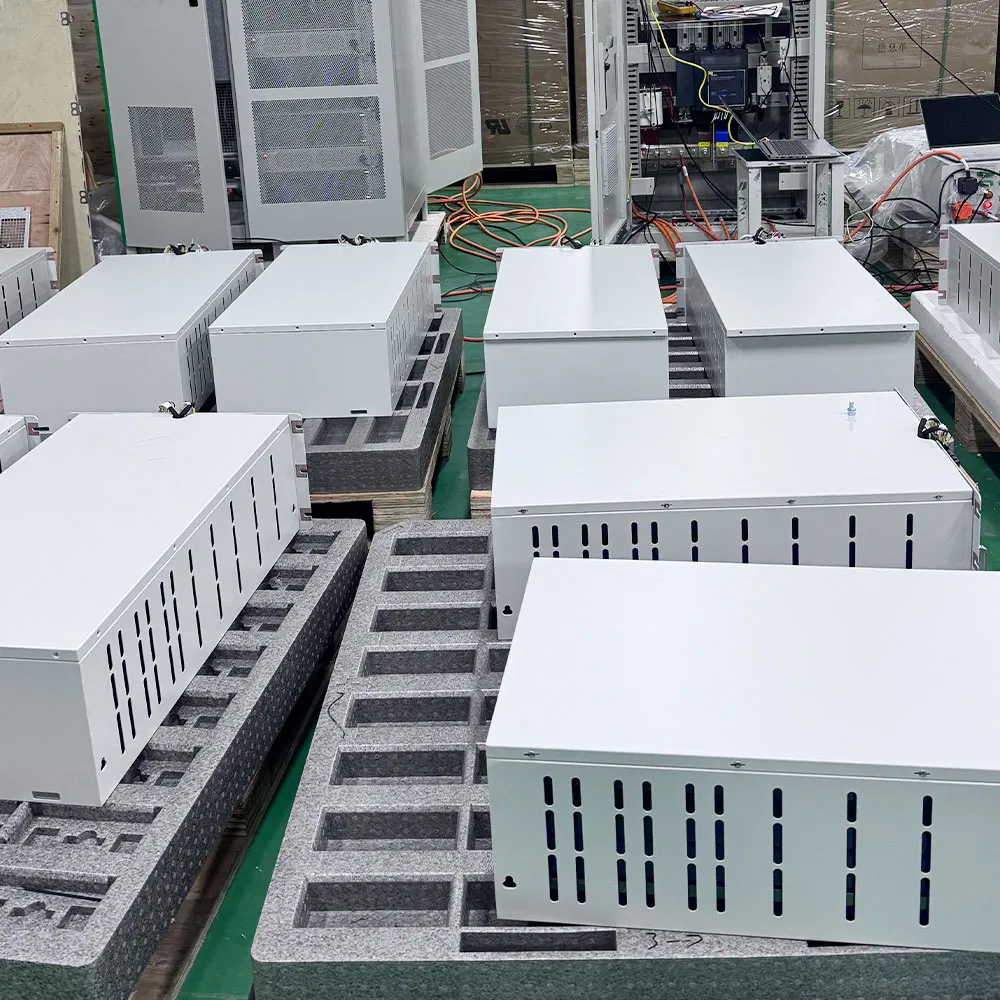

El módulo de la batería tiene la forma de una batería de subraqueta, con una especificación de 166,4V/280Ah. Está compuesto por 4 módulos de batería 1P13S, mazos de cables de recogida, módulos BMU, válvulas a prueba de explosiones, fusibles, Placas frías líquidas, MSD y otras partes eléctricas y estructurales relacionadas.
| No | Proyecto | Parámetro | Nota | |
|---|---|---|---|---|
| 1 | Capacidad nominal | 314Ah | ||
| 2 | Tensión nominal | 166,4V | ||
| 3 | Carga nominal | 52,249kWh | ||
| 4 | Modo paralelo serie | 1P52S | ||
| 5 | Carga (potencia constante) | Potencia de carga continua máxima | 0,5P | |
| 6 | Tensión de corte de carga | 130V | ||
| 7 | descarga | Potencia de descarga continua máxima | 0,5P | |
| 8 | Tensión de corte de descarga | 189,8V | ||
| 9 | Tiempo de carga | Carga estándar | 2h | |
| 10 | Resistencia de aislamiento | Más de 50MΩ | DC2500V | |
| 11 | Temperatura de funcionamiento en condiciones de carga | 0~55ºC. | ||
| 12 | Temperatura de funcionamiento en condiciones de descarga | -30~55ºC. | ||
| 13 | Temperatura de almacenamiento | 0~35ºC. | ||
| 14 | Guarde la humedad | <70% HR | ||
| 15 | Protección contra entrada | IP67 | ||
| 16 | Tamaño de la caja de la batería | D1070*W810*H225mm | Tolerancia ± 2mm | |
| 17 | Peso de la caja de la batería | 345±5kg | Sujeto a condiciones reales | |
| No | Proyecto | Parámetro | Observación | |
|---|---|---|---|---|
| 1 | Capacidad nominal | 314Ah | / | |
| 2 | Tensión nominal | 1331,2V | / | |
| 3 | Carga nominal | 417,996kWh | ||
| 4 | Modo paralelo serie | 1P416S | Consta de 8 módulos de batería conectados en serie | |
| 5 | Carga (potencia constante) | Potencia de carga continua máxima | 0,5P | |
| 6 | Tensión de corte de carga | 1497,6V | / | |
| 7 | descarga | Potencia de descarga continua máxima | 0,5P | / |
| 8 | Tensión de corte de descarga | 1040V | ||
| 9 | Tiempo de carga | Carga estándar | 2,0h | |
| 11 | Resistencia de aislamiento | >1000Ω/V | DC2500V | |
| 12 | Se recomienda la ventana SOC | SOC: 10%~90% | / | |
| 13 | Temperatura de funcionamiento en condiciones de carga | 0~55ºC. | / | |
| 14 | Temperatura de funcionamiento en condiciones de descarga | -30~55ºC. | / | |
| 15 | Temperatura de almacenamiento | 0~35ºC. | En 6 meses | |
| 16 | Guarde la humedad | <70% HR | / | |
| 17 | Eficiencia energética | No menos del 92% | 25±5°C,P2.100% DOD | |
| 18 | Tamaño de grupo de células | W862,7×D1077× | ±5mm | |
| H2466,4mm | ||||
| 19 | Peso del grupo de baterías | Aprox. 3100kg | Sujeto a condiciones reales | |
| No | Nombre | Parámetros técnicos |
|---|---|---|
| 1 | Corriente nominal | 150A |
| 2 | Tensión de funcionamiento | 1500V |
| 3 | Precisión SOC | 6% |
| 4 | peso | <30kg |

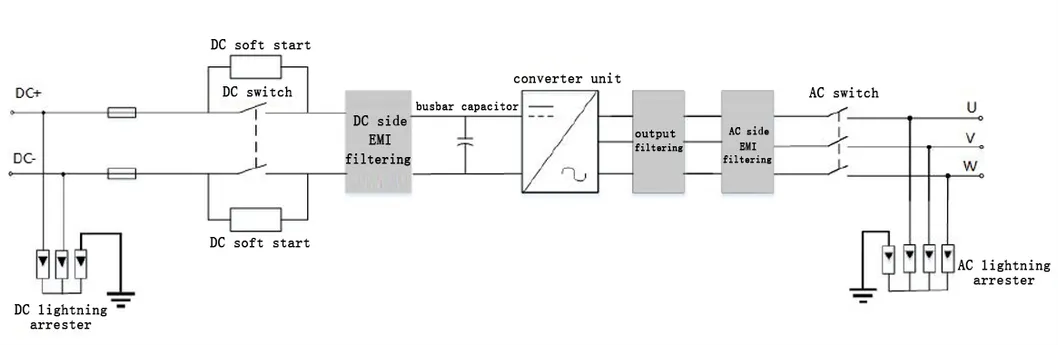

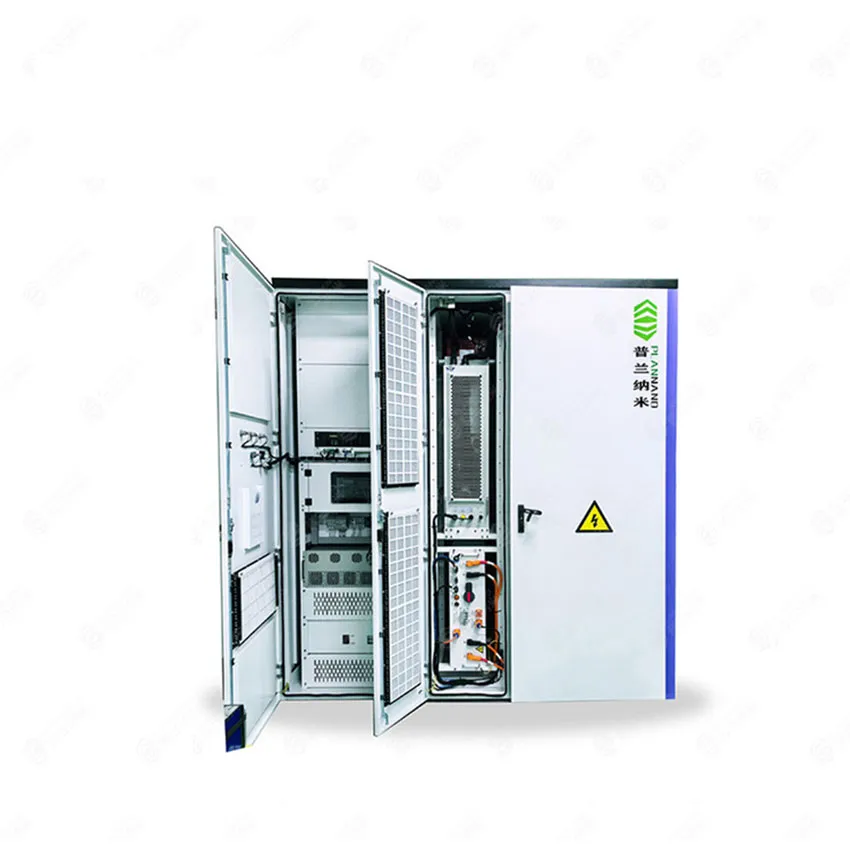

El sistema de almacenamiento de energía utiliza un total de 1250kW convertidores bidireccionales. Con las características básicas de inversión bidireccional, el convertidor tiene una serie de propiedades y funciones especiales, que pueden realizar las funciones de carga y descarga del sistema de batería en diferentes aplicaciones. El PCS de almacenamiento de energía puede funcionar automáticamente, con un alto grado de visualización del estado de funcionamiento, con una pantalla de visualización como interfaz hombre-máquina, y los datos de funcionamiento en tiempo real, datos de fallos en tiempo real, datos de fallos históricos, etc. pueden visualizarse claramente a través de la pantalla táctil o el funcionamiento de los botones.
| No | Proyecto | Parámetros técnicos | Observación |
|---|---|---|---|
| 1 | Modo de acceso de CA | Tres hilos trifásicos | |
| 2 | Potencia nominal | 1250kW | |
| 3 | Capacidad de sobrecarga | 110%: Operación a largo plazo 120%: no menos de 1min |
|
| 4 | Tensión nominal | 690Vac | 0,9~1,1UN |
| 5 | Corriente nominal | 1151A | |
| 6 | Frecuencia nominal de la red | 50 Hz | Consistente con la frecuencia de la red. |
| 7 | Distorsión total de la forma de onda de corriente (THD) | <3% (potencia nominal) | Potencia nominal |
| 8 | Factor | No menos de 0,99 (adelanto o retraso) | Dentro de la capacidad permite |
| 9 | Rango de tensión dc | 1000 - 1500 V | |
| 10 | Corriente CC máxima | 1310A | |
| 11 | Paso a través de baja tensión | Sí | Proporcione informes de pruebas de terceros para su verificación |
| 12 | Recorrido de alta tensión | Sí | Proporcione informes de pruebas de terceros para su verificación |
| 13 | Protección antiIslanding | Sí | |
| 14 | Otras características de protección | Sí | |
| 15 | Máxima eficiencia | ≥99% | Proporcione informes de pruebas de terceros para su verificación |
| 16 | DIMENSIONES (AN. × AL. × PR.) | 1130mm×1400mm×2350mm | |
| 17 | peso | 1650kg | |
| 18 | Clasificación de la carcasa | IP20 | |
| 19 | Método de enfriamiento | Refrigerado por aire | |
| 20 | Interfaz de comunicación | CAN, RS485, puerto Ethernet, ampliable | |
| 21 | Temperatura ambiente de funcionamiento | -30 °C~+60 °C (>45 °C DE DISMINUCIÓN) | |
| 22 | Almacenar a temperatura ambiente | -40 ºC~+70 ºC | |
| 23 | Se permite la humedad relativa | 0~95%, sin condensación | |
| 24 | altitud | 4000m(>2000m) |
Control de potencia activo:
(1) Cuando el comando de alimentación activa es un valor fijo, el PCS emite un valor de potencia constante y, en condiciones de funcionamiento normales, la potencia activa no cambia con el cambio de frecuencia y tensión, y la precisión del control de potencia cumple los requisitos de la norma GB/T34120.
(2) El PCS sigue las instrucciones del sistema de supervisión de la central de almacenamiento de energía para controlar su salida de energía activa, y el tiempo desde la recepción del comando de distribución de energía hasta la respuesta a la salida de energía no es superior a 100ms en el estado de espera en caliente.
| No | Proyecto | Parámetro | observación |
|---|---|---|---|
| 1 | Nombre del producto | 1250kVA transformador de doble bobinado seco | |
| 2 | Modelo de producto | 1250kVA,690V/600V | |
| 3 | Temperatura ambiente de almacenamiento y transporte | -40ºC~55ºC. | |
| 4 | Temperatura ambiente de funcionamiento | -35ºC~55ºC. | |
| 5 | Usar la altitud sin disminución de potencia | ≤1000m | |
| 6 | Ambiente climático | C2 | |
| 7 | Clasificación medioambiental | E2 | |
| 8 | Clase de rendimiento de aislamiento | F | |
| 9 | Relación de tensión nominal | 690V/600V | |
| 10 | Capacidad nominal | 1250kVA | |
| 11 | Modo de regulación de presión | No hay regulación de tensión de excitación | |
| 12 | Toque alcance | ±2*2,5% | |
| 13 | Frecuencia nominal | 50Hz | |
| 14 | Vinculación de grupos | Dy11 | |
| 15 | Estructura del transformador | Bobinado de lámina de baja presión | |
| 16 | Tensión de impedancia | 6% | |
| 17 | Método de enfriamiento | Refrigeración forzada por aire | |
| 18 | Capacidad de sobrecarga | Cumplir 1,1 veces la sobrecarga a largo plazo |

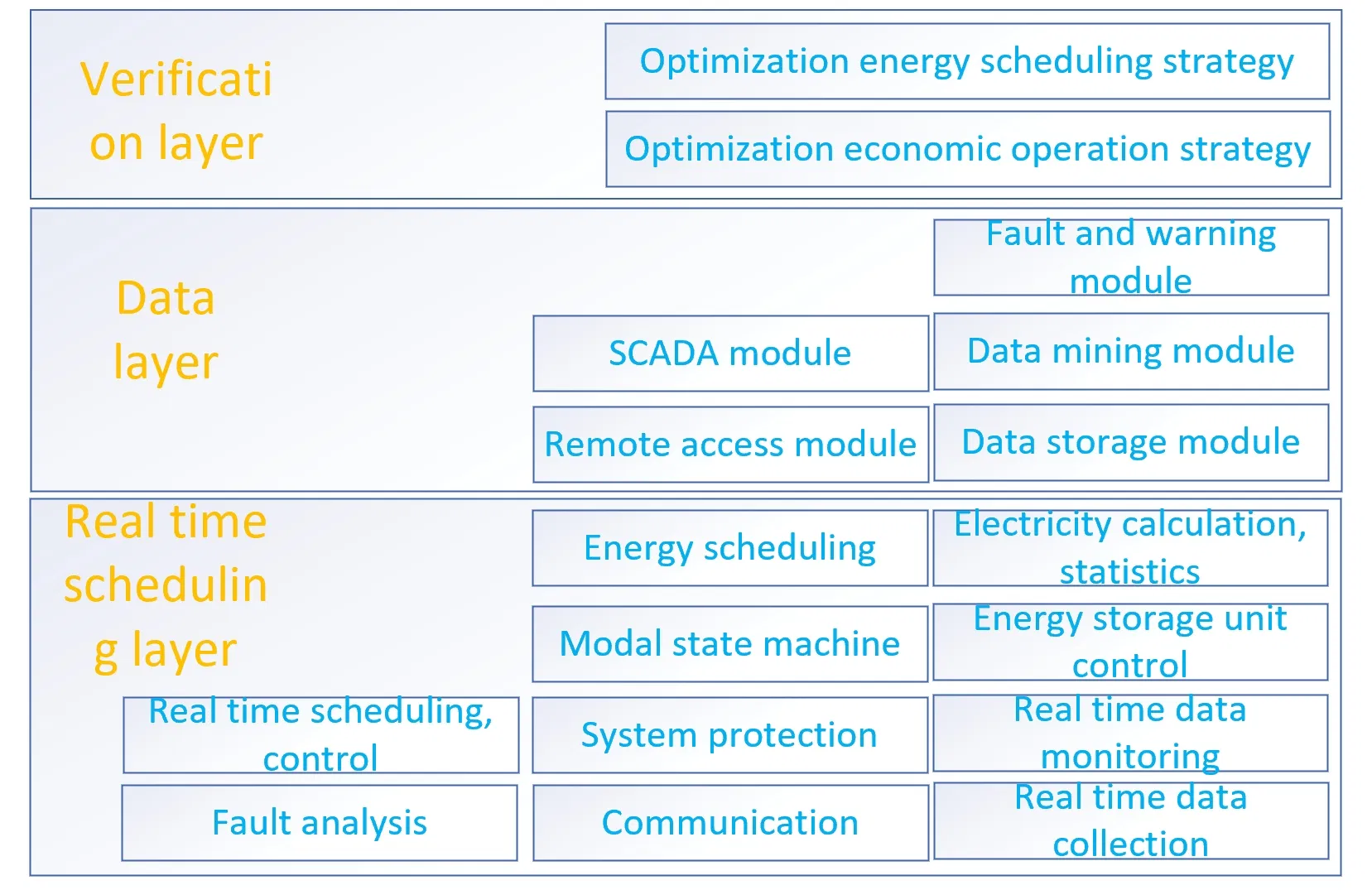

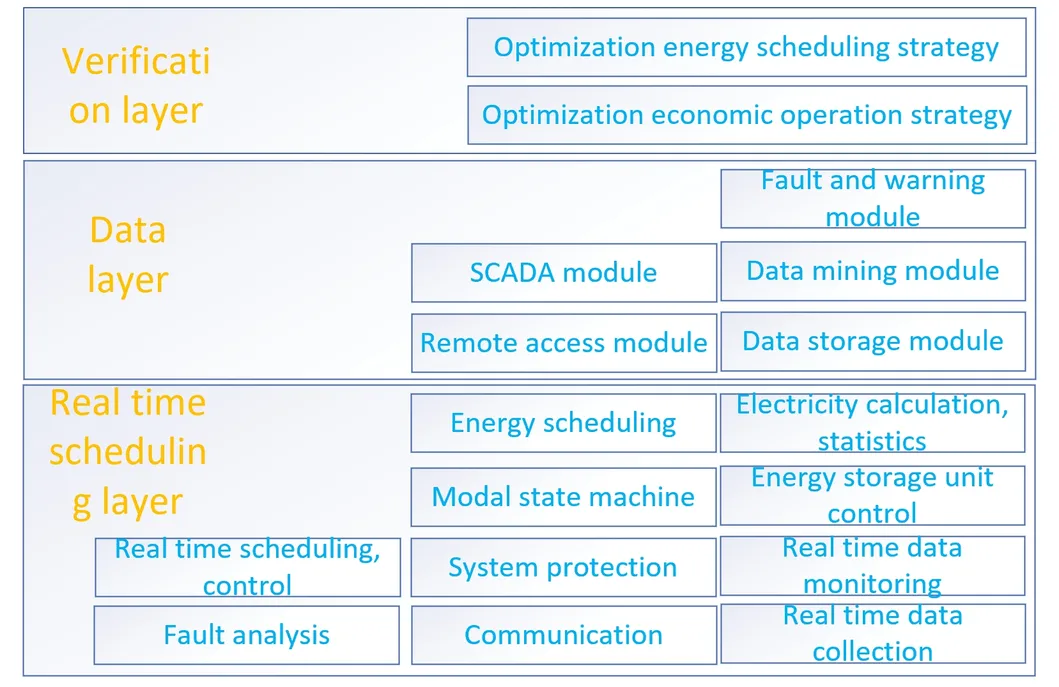

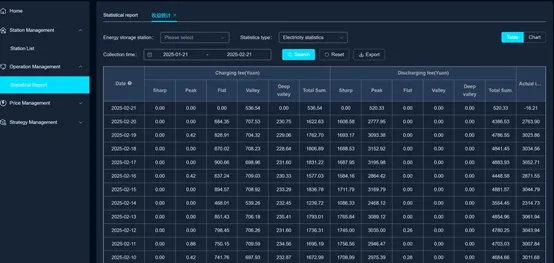

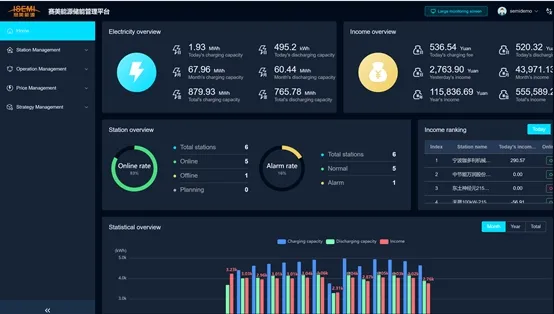

El sistema adopta una arquitectura de tres capas, que se encuentra en capas de la capa de tiempo real, la capa de datos y la capa de verificación.
| No | Requisitos técnicos | Especificaciones |
|---|---|---|
| 1 | Capacidad de refrigeración | ~50kW |
| 2 | Producción de calor | ≥15kW |
| 3 | Refrigerante | 50% agua + 50% etilenglicol |
| 4 | Temperatura de funcionamiento | -40~60ºC. |
| 5 | Fuente de alimentación de funcionamiento | 380VAC±10% |
| 6 | Fuente de alimentación de bajo voltaje | 18~32VDC (proporcionado por el sistema externo) |
| 7 | Refrigerantes | R134a |
| 8 | Capacidad de deshumidificación y refrigeración | 4kW |
| 9 | Diámetro exterior de los tubos de unión de entrada y salida | φ65mm |
| 10 | El nivel de protección de los aparatos eléctricos de la unidad | IP67 |
| 11 | Resistencia a la corrosión | C5 |
| 12 | Instalación: | Instalación vertical |
| 13 | Dimensiones | L1120×W805×H2450mm;L1120×W1180×H2450mm(incluido el deflector de aire externo) |
| 14 | Métodos de comunicación | CONTACTO EN SECO |
| No | Proyecto | Rendimiento/parámetros |
|---|---|---|
| 1 | fuente de alimentación | AC220V |
| 2 | Métodos de comunicación | CAN, RS485, contactos secos |
| 3 | Temperatura de funcionamiento | 0ºC~+50ºC. |
| 4 | Métodos de detección de incendios | Temperatura, detectores de humo |
| 5 | Método de extinción de incendios | Automático |
| 6 | Tipos de agentes extintores | Perfluorohexanona |
| 7 | Dosis | 70kg |
| 8 | Concentración de diseño | ≥9% |
| 9 | Modo de inicio | Arranque/parada de emergencia, automática y manual |
| 10 | Certificación de producto | 3C, certificación de incendios |

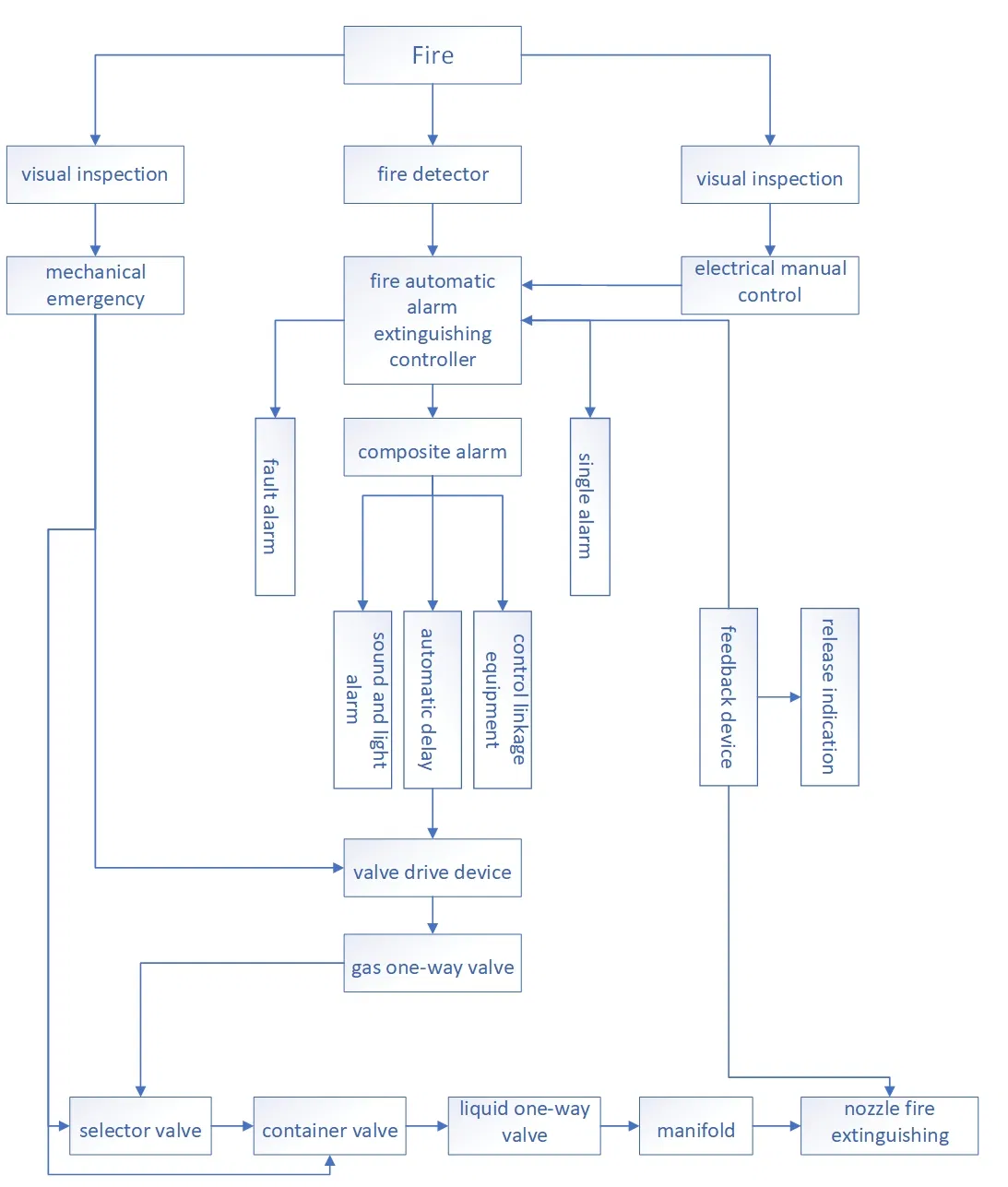

Diagrama de flujo de trabajo del sistema de protección contra incendios:
| No | Nombre | especificación | unidad | cantidad |
|---|---|---|---|---|
| Sistema de almacenamiento de energía tipo caja | establecer | |||
| 1 | Sistema de pilas de almacenamiento de energía tipo caja 1MW | 4,18MWh sistema de almacenamiento de energía | establecer | 1 |
| 1.1 | Grupos de baterías | 417,996kWh,314Ah celdas | clúster | 10 |
| 1.2 | Sistema BMS | INCLUYENDO BMU, BCMU, BMS | establecer | 1 |
| 1.3 | Armario combinador de CC | 10 sumideros 1 | establecer | 1 |
| 1.4 | Sistema de gestión térmica | Refrigeración líquida | establecer | 1 |
| 1.5 | Sistema de protección contra incendios | Extintor de incendios de perfluorohexanona | establecer | 1 |
| 1.6 | Contenedores del compartimento de la batería | 45ft contenedor, incluida caja y accesorios | establecer | 1 |
| 1.7 | Cables y accesorios | Casquillos de cable incluidos | establecer | 1 |
| 2 | Sistema inversor de almacenamiento de energía tipo caja | 1250kW | establecer | 1 |
| 2.1 | PC | 1250kW | establecer | 1 |
| 2.2 | Transformadores de subida | 1250kVA,0,69kV/0,6kV,Dy11, | establecer | 1 |
| 2.3 | Celda de alta tensión | Incluye fusible de alta tensión, interruptor de carga, interruptor de aislamiento, pararrayos, pantalla activa, etc. | establecer | 1 |
| 2.4 | Armario de control eléctrico auxiliar | Incluye dispositivo de medición y control, sistema de alimentación ininterrumpida UPS, distribución de alimentación, etc. | establecer | 1 |
| 2.5 | Cables y accesorios | Casquillos de cable incluidos | establecer | 1 |
| 3 | SAL | establecer | 1 | |
| 3.1 | Dispositivos de hardware | Servidores, switches, etc. | establecer | 1 |
| 3.2 | Servicios de software | Sistemas operativos, bases de datos, etc. | establecer | 1 |
