Descripción del producto:

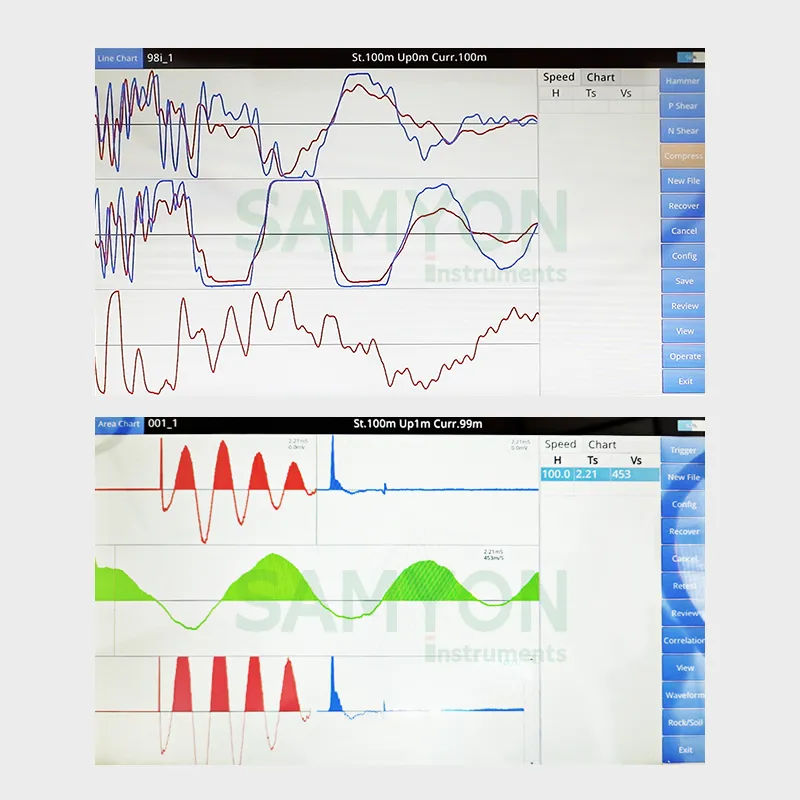

El sistema de registro de pozos de perforación en suspensión 3D es un comprobador digital de velocidad de onda de alta resolución de cuatro canales con muestreo de tiempo compartido, superposición, filtrado, mejora de la señal, supresión de ruido, cálculo en tiempo real en el campo, visualización de formas de onda medidas y resultados de la prueba, entre otras funciones avanzadas.

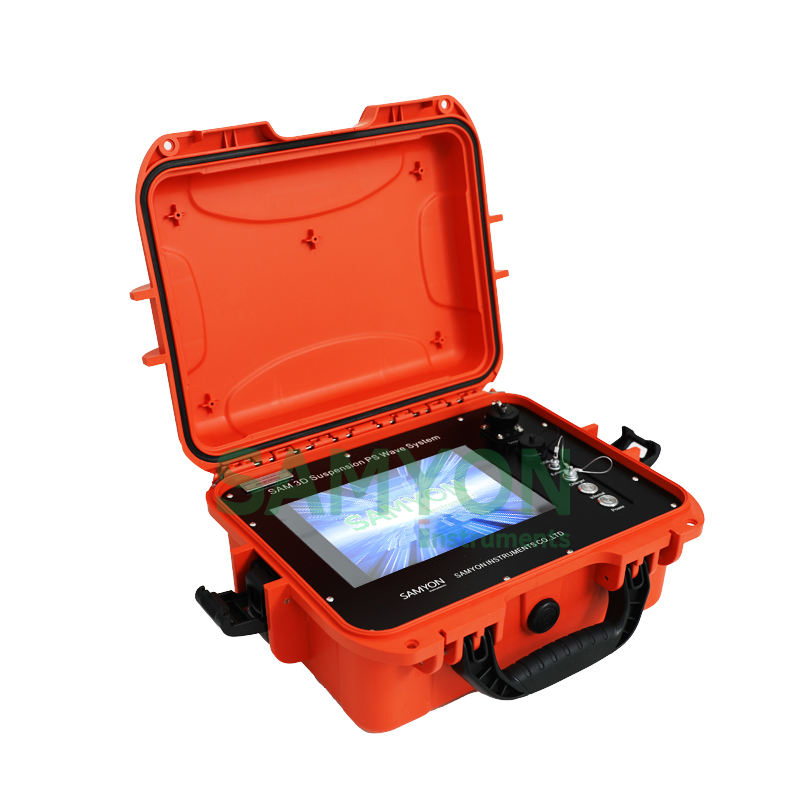

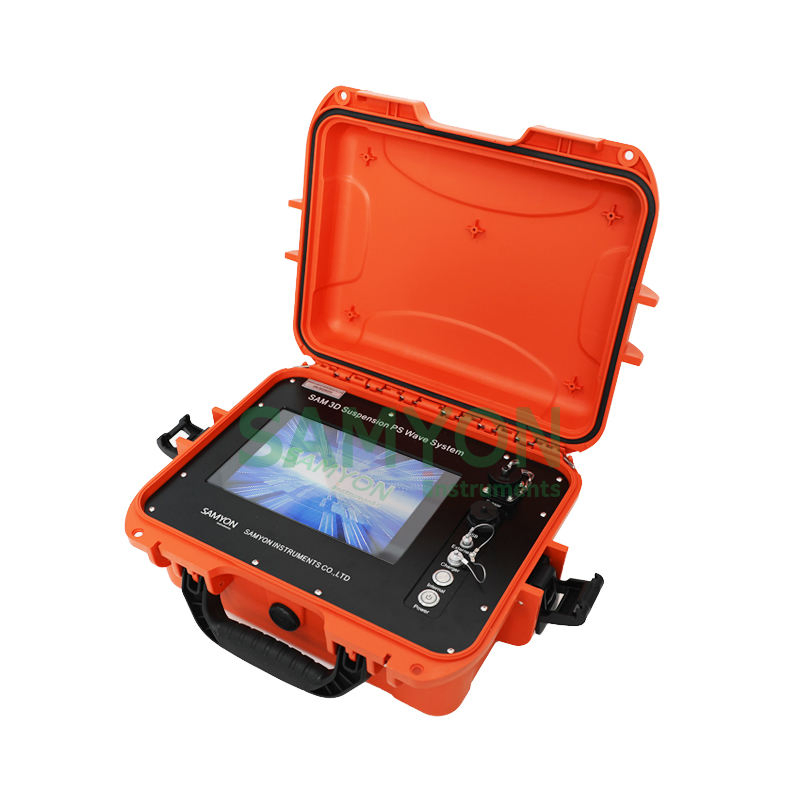

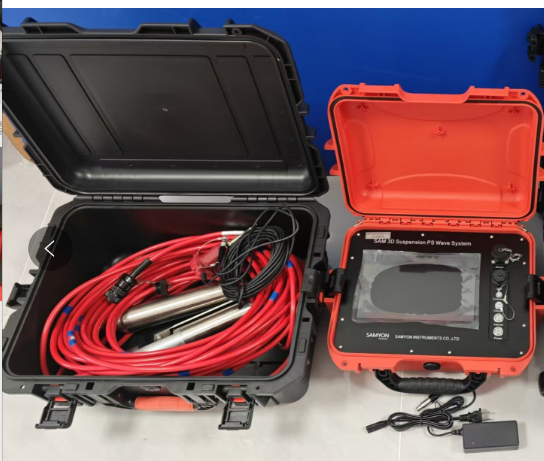

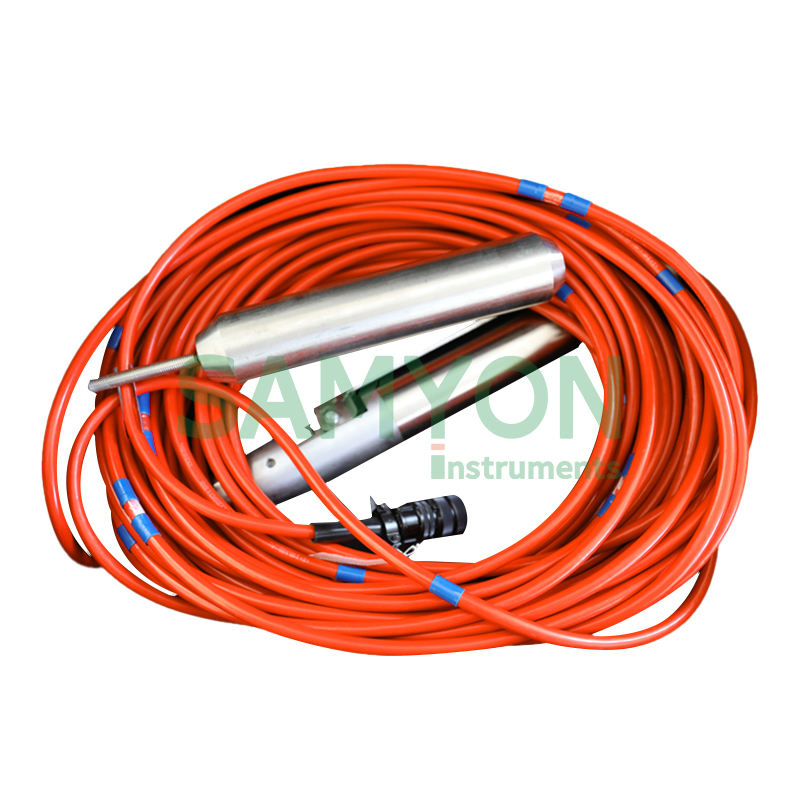

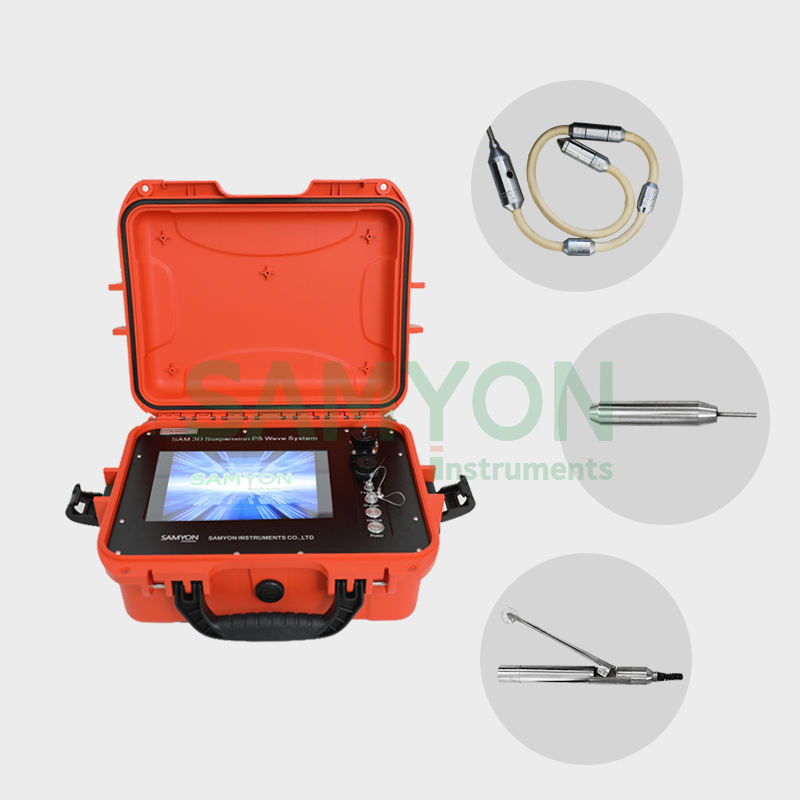

Este sistema está compuesto principalmente por un comprobador de velocidad de onda, un detector de velocidad de onda (conocido como sonda) y un cable de conexión especial. El detector de velocidad de onda consta de una fuente de excitación electromagnética completamente sellada y resistente al agua de metal cilíndrico, y dos detectores independientes con sellado completo, amortiguación y manguera blanda de alta resistencia.

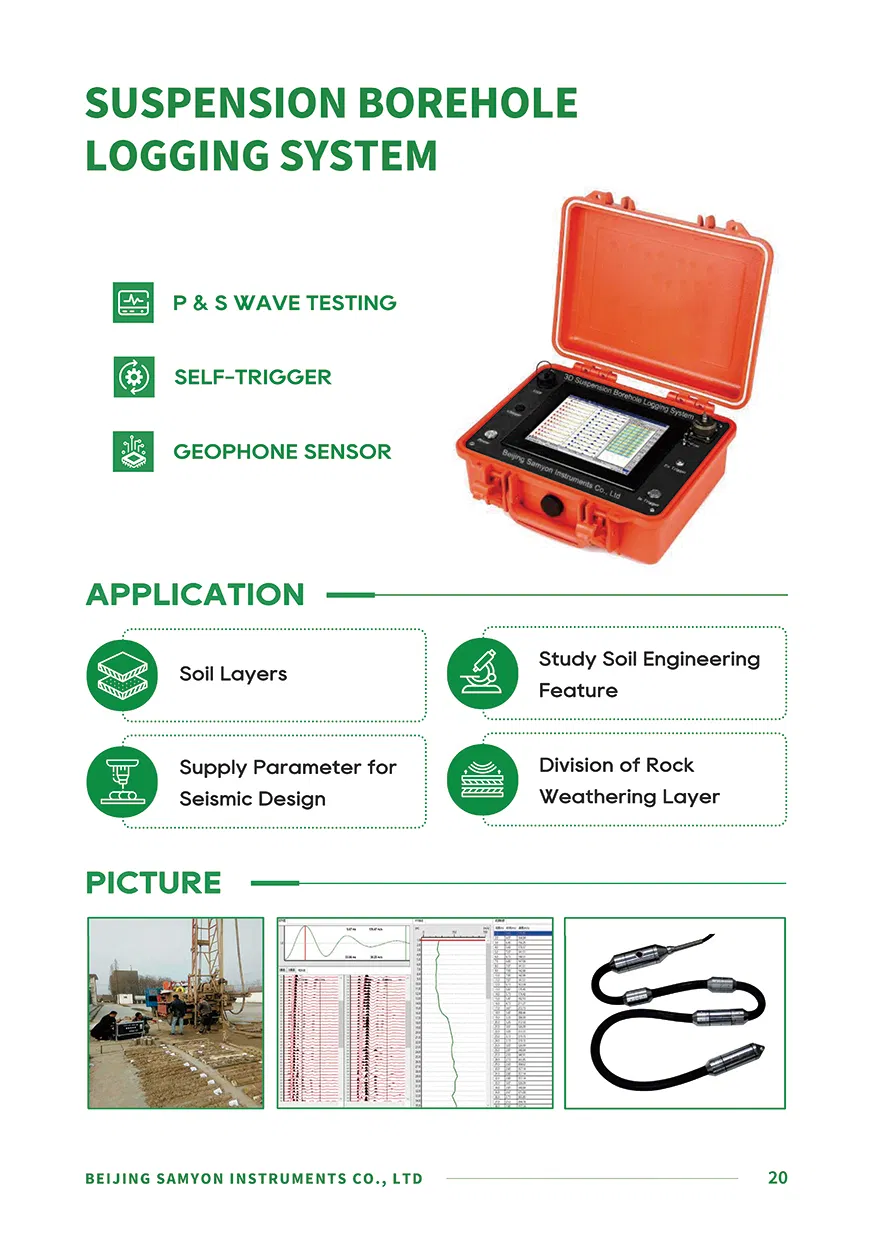

Rango de aplicación:

• Estudio de ingeniería aplicable a pruebas de onda de cizallamiento y onda de compresión.
• División del estrato y determinación de la capa de apoyo de la cimentación.
• Provisión de parámetros para el diseño sísmico: Clasificación del tipo de suelo y del sitio, y discriminación de la licuefacción del suelo.
• Estudio de las propiedades de ingeniería de la capa de suelo.
• División de la capa de erosión de rocas.
• Pruebas de velocidad de onda en perforaciones profundas y condiciones de formación duras, sin limitaciones por las condiciones del sitio.
• Estudio de las características de vibración de la cimentación.
• Investigación de desastres geológicos como deslizamientos de tierra.
• Pruebas de ciclo de excelencia pulsatoria aplicable, entre otros.

Según la norma:

• "Especificación de Investigación geotécnica" - GB 50021-2001
• "Código para el diseño sísmico de edificios" - GB50011-2010
• "Código para probar las características dinámicas basadas en tierra" - GB/T50269-97
• "Procedimientos de investigación geotécnica de edificios de gran altura" - JGJ72-2004
• "Especificación de Investigación Geotécnica Portuaria" - JTS133-1-2010
• "Especificación de la Encuesta Geológica de Ingeniería Portuaria" - JTJ240-97

Características:
Este sistema de registro de pozos de perforación con suspensión 3D adopta el control informático industrial de grado profesional más reciente, con una pantalla táctil de alta definición de gran brillo y color que funciona bajo la plataforma Win CE. El diseño del instrumento hace que su operación en campo sea más cómoda y directa.

Este instrumento adopta el modo de excitación en el agujero (excitación y recepción dentro del pozo, eliminando la necesidad de golpear una fuente de vibración en el suelo). Es posible registrar datos a cualquier profundidad dentro del pozo presionando simplemente el botón [Internal Trigger]. La información de velocidad de onda se procesa automáticamente para presentar los resultados directamente, lo que ahorra el engorroso proceso de excitación terrestre y resuelve las limitaciones de las pruebas de velocidad de onda en perforaciones submarinas.

Al elegir el sistema de registro de pozos de perforación de suspensión 3D, el proceso de prueba de velocidad de la onda se vuelve más conveniente, fácil, rápido y eficiente.

Principio de funcionamiento:
El sistema de registro de pozos de perforación en suspensión 3D determina la velocidad de onda de la formación utilizando un detector colocado en el pozo para recibir la señal de onda S desde la fuente en su primer tiempo de llegada.

El fluido del pozo actúa como agente de acoplamiento. La fuente de choque electromagnético aplica un impacto instantáneo a la pared del pozo, generando dos tipos de vibraciones de partículas en la formación. La primera presenta una dirección de vibración perpendicular a la pared del pozo y se propaga a lo largo de esta, denominada onda S (onda cortante). La segunda presenta una dirección de vibración y propagación idéntica, conocida como onda P (onda de compresión o longitudinal).

El detector capta la señal de vibración de la onda S, la convierte en señal eléctrica y la transmite a la unidad de procesamiento. Tras el análisis de correlación cruzada, el sistema calcula automáticamente la diferencia de tiempo de propagación de la onda S entre los dos detectores, obteniendo así la velocidad de propagación de forma precisa.
