Visión General

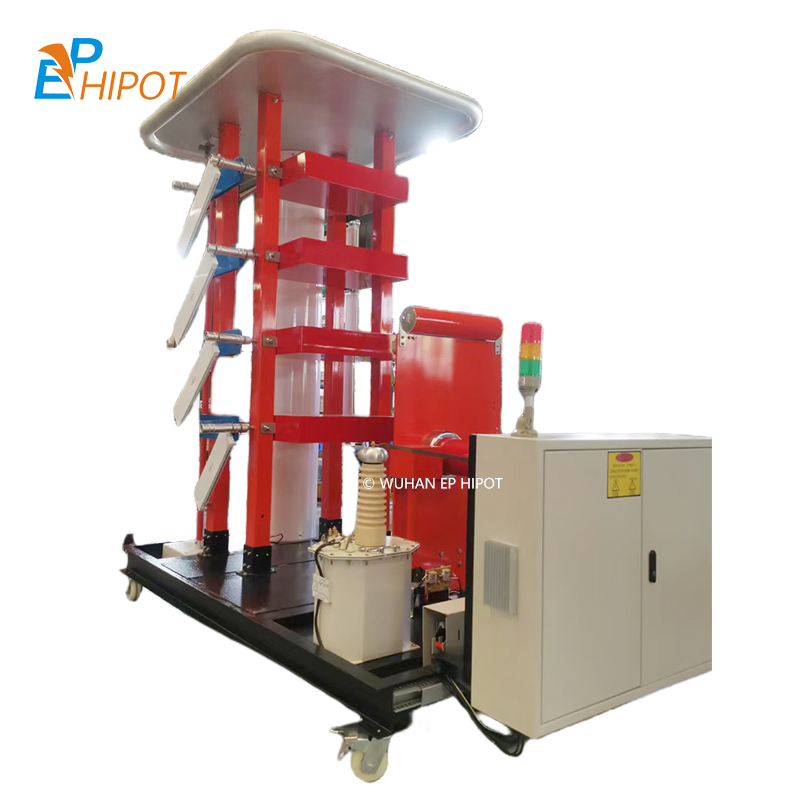

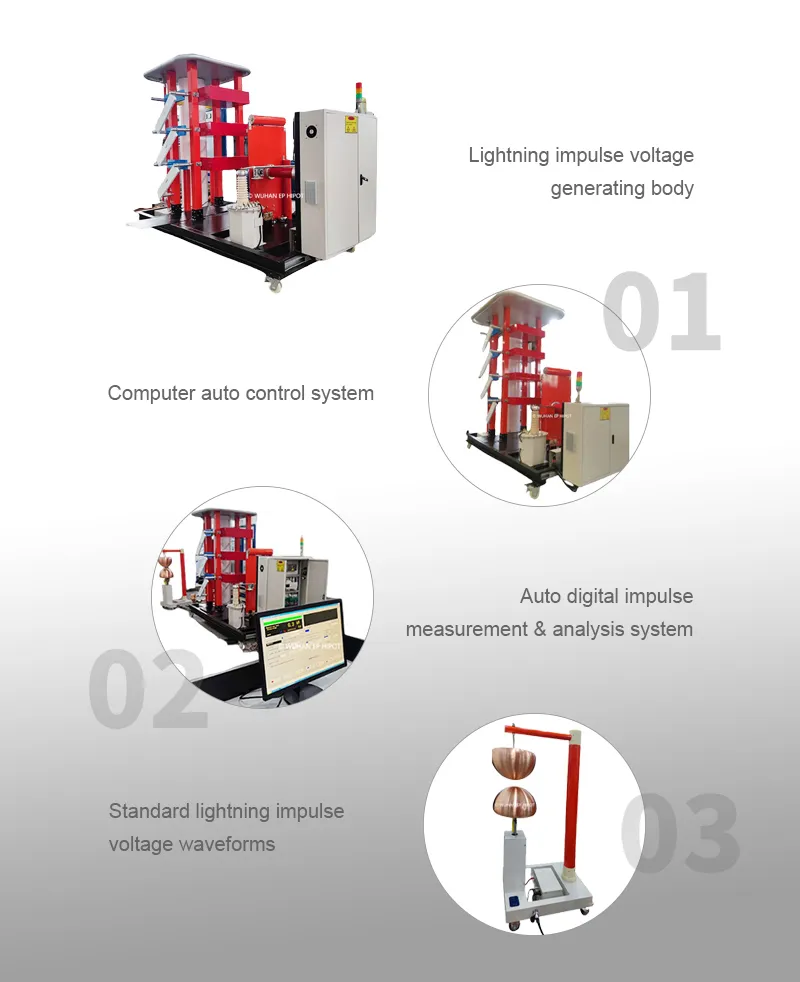

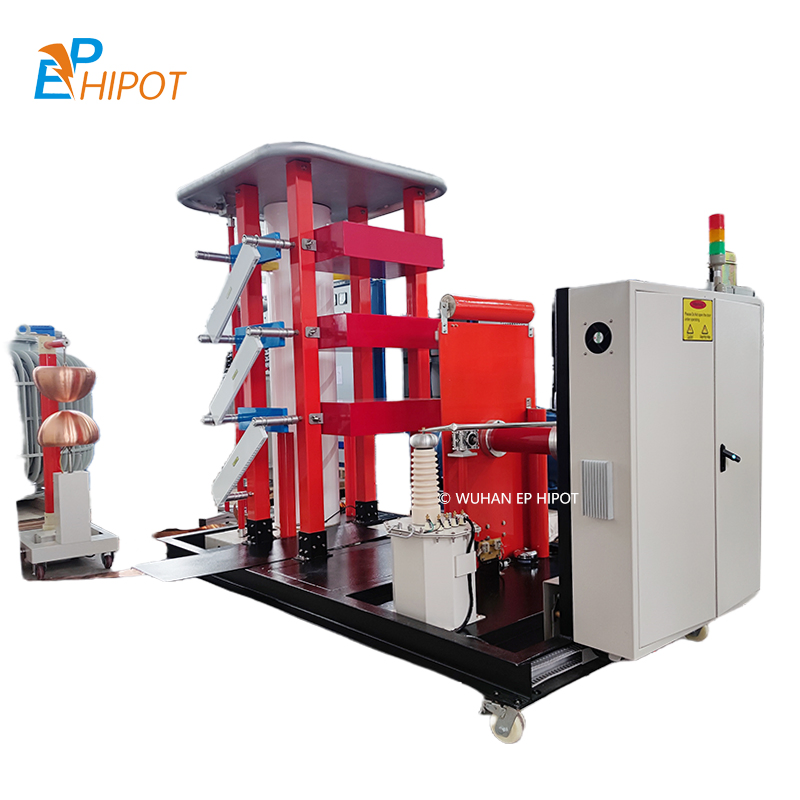

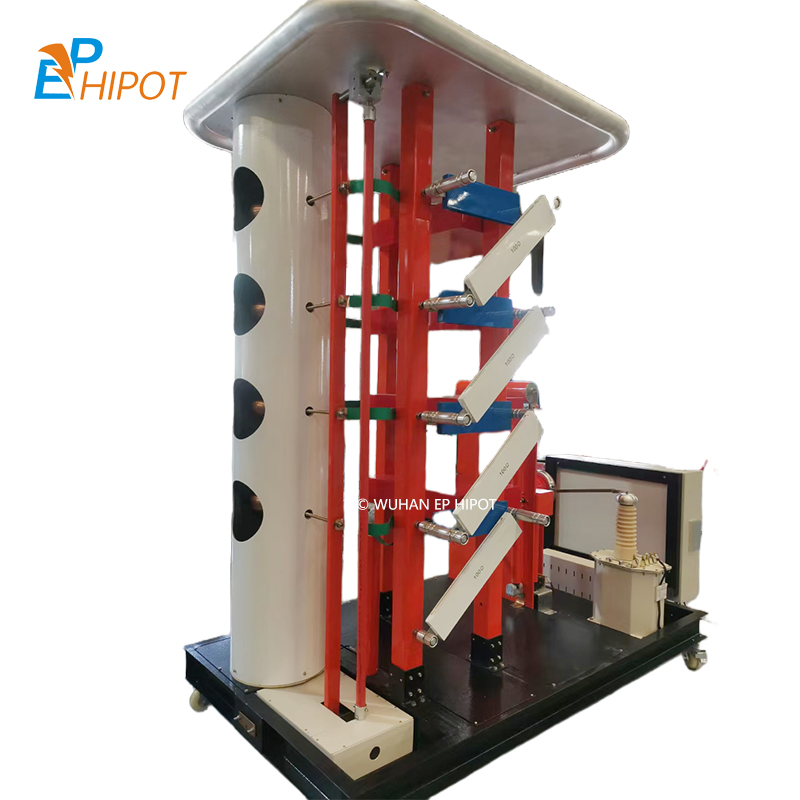

Descripción del Producto

Especificación

Número de formas de onda de tensión de impulso de rayos estándar: 3 (onda completa de relámpagos estándar, onda de picado de relámpagos y onda de corriente de detección de fallas).

• 1. Voltaje de impulso de rayos estándar de onda completa 1,2±30%/50±20%μs, la eficiencia es superior al 85%.
• 2. Forma de onda de tensión de corte de impulsos de relámpago estándar, eficiencia: No menos del 85%, el dispositivo de corte puede producir ondas de corte de relámpagos con un tiempo de corte de 2 a 6 μs.
• 3. La forma de onda completa de la corriente de defecto para la prueba de tensión de impulso de rayos del reactor transformador.

Parámetros Principales del Sistema

• Tensión de impulso nominal: ±400kV
• Energía nominal: 30kJ
• Capacitancia de etapa: 1.5µF, ±100kV Tipo seco completamente aislante
• Tensión de etapa: ±100kV
• Número de estadios: 4 (cada estadio 7,5kJ)
• Forma de onda estándar de salida:
  • 1.2μs/50 μs de onda completa de tensión de impulso de rayos estándar
  • μs 2-6 onda de picado de tensión de impulso de relámpago estándar
  • Onda de corriente de indicación estándar especial para transformador
• Intervalo sincrónico: > 20%
• Tiempo continuo: Menos del 80% de la tensión nominal (funcionamiento continuo) / Más del 80% de la tensión nominal (funcionamiento discontinuo)
• Error sincrónico: <1%
• Movilidad: Base con ruedas de 2,5m × 1,3m. Altura aproximada: 2,0 metros. Peso aproximado: 800kg

Perfil de Producción

Embalaje y Entrega

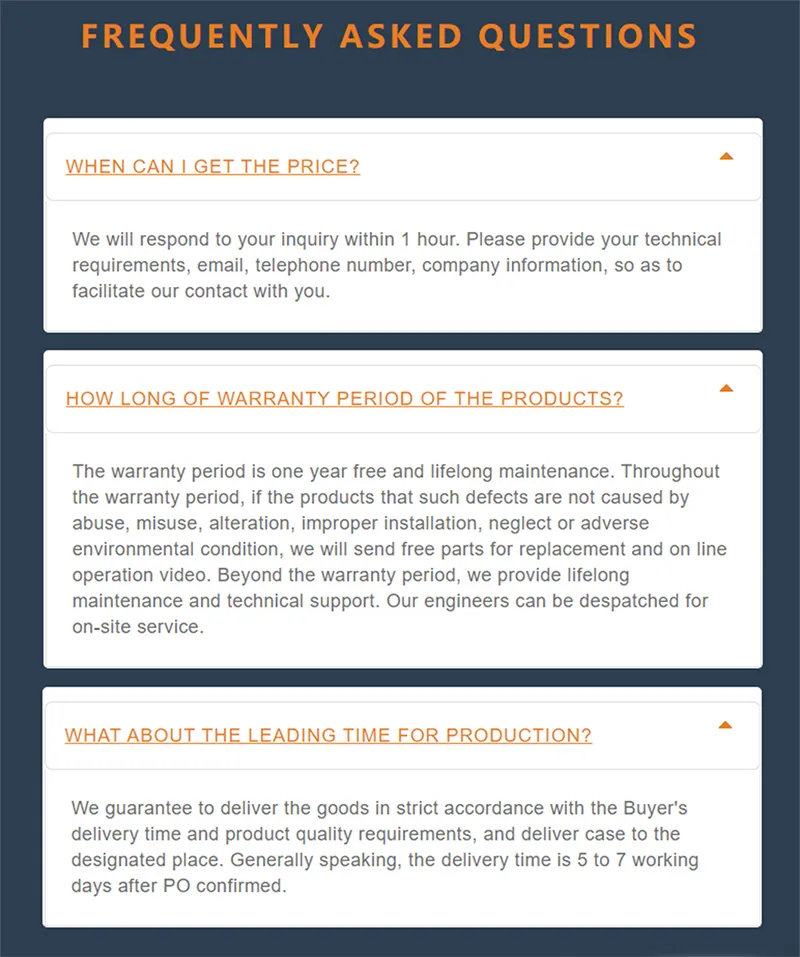

PREGUNTAS FRECUENTES
