Descripción del producto:
El sistema de registro de pozos de perforación en suspensión 3D es un comprobador digital de velocidad de onda de alta resolución de cuatro canales con muestreo de tiempo compartido, superposición, filtrado, mejora de la señal, supresión de ruido, cálculo en tiempo real en el campo, visualización de formas de onda medidas y resultados de la prueba, entre otras funciones.

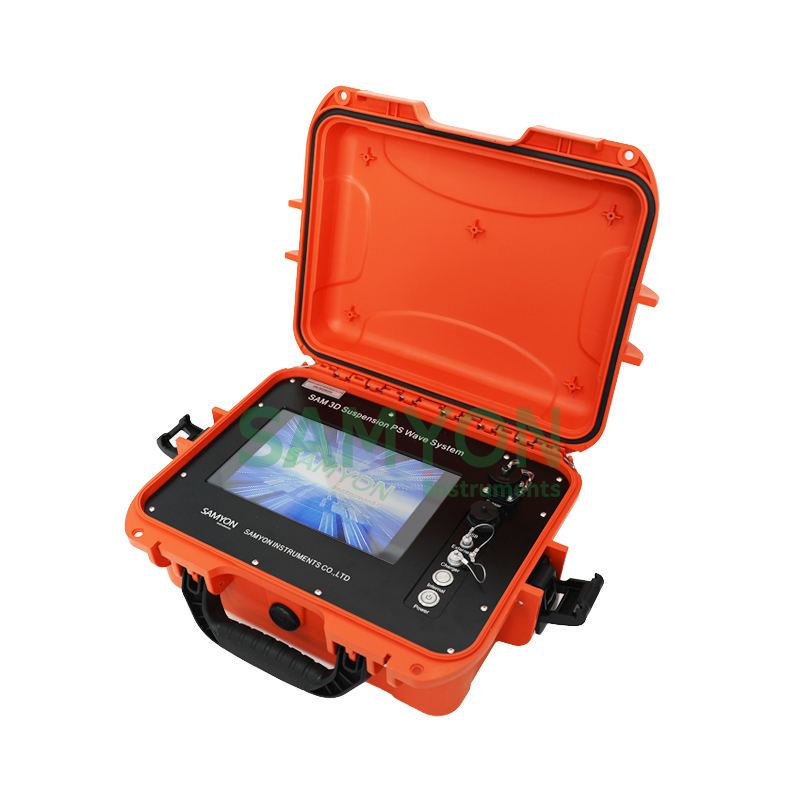

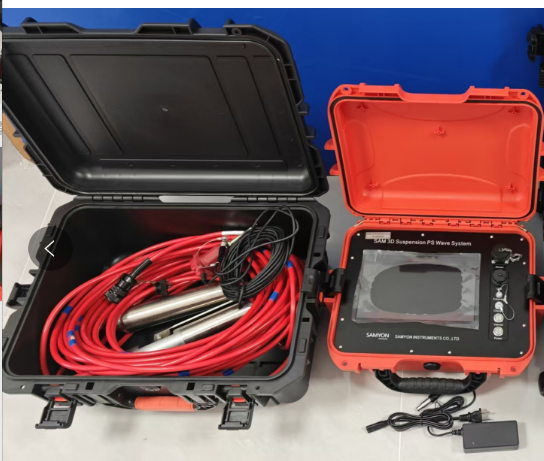

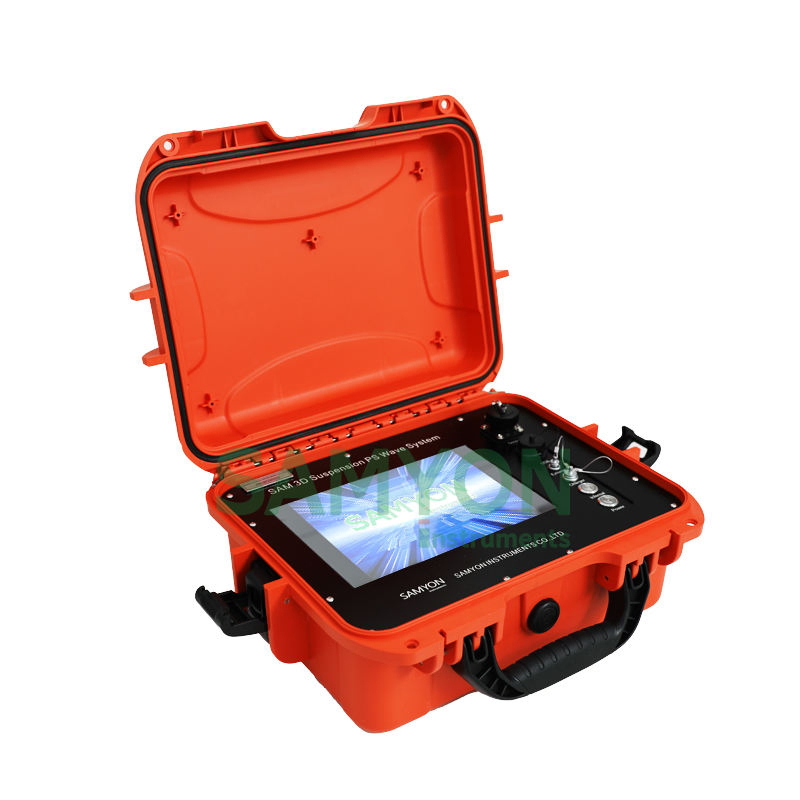

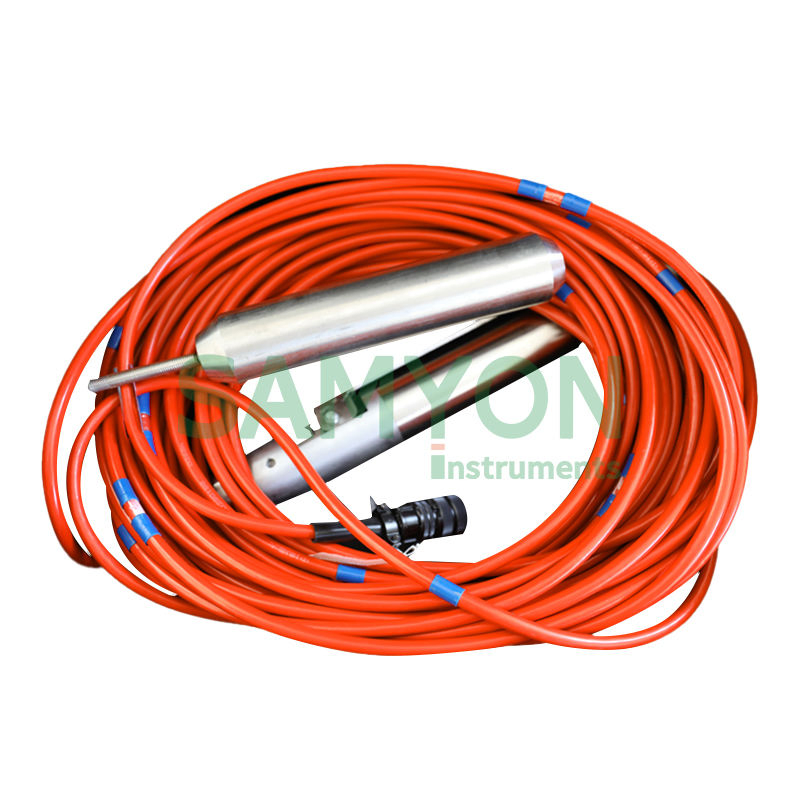

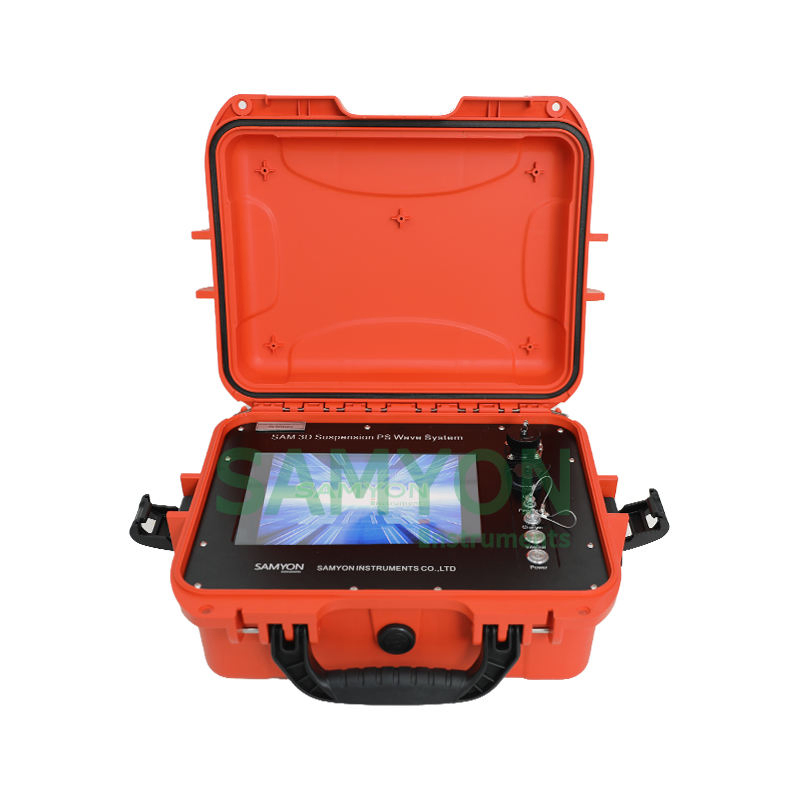

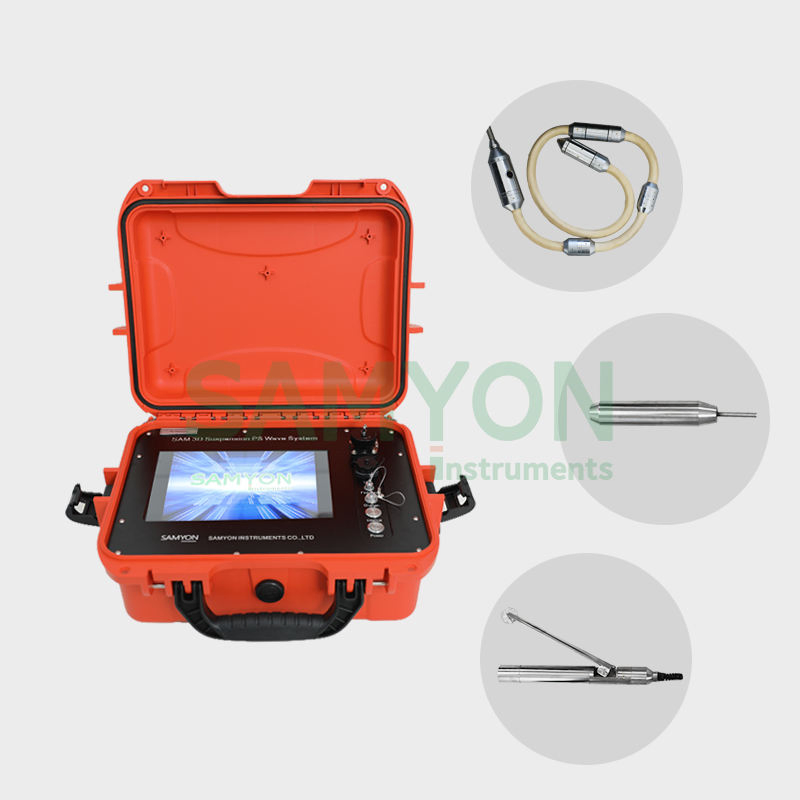

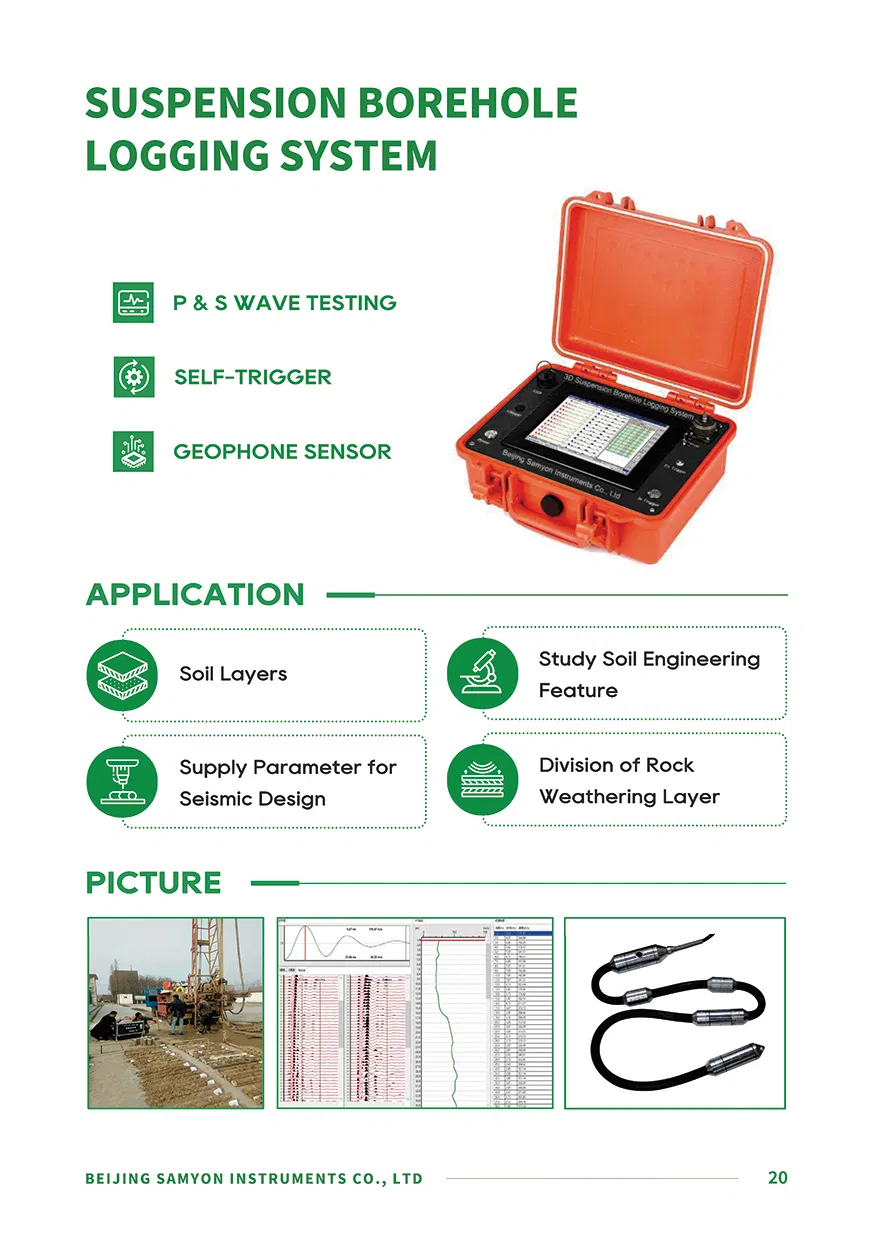

Está compuesto principalmente por un comprobador de velocidad de onda, un detector de velocidad de onda (sonda) y un cable de conexión especial. El detector consta de una fuente de excitación electromagnética completamente sellada y resistente al agua de metal cilíndrico, y dos detectores independientes sellados con amortiguación y manguera blanda de alta resistencia.
Según la norma:
Características:
Este sistema de registro de pozos de perforación con suspensión 3D adopta el control informático industrial de grado profesional más reciente, pantalla táctil de alta definición de gran brillo y color, y funcionamiento táctil en la plataforma del sistema Win CE. El instrumento hace que su operación sea sumamente cómoda.
Este instrumento adopta el modo de excitación en el agujero (excitación y recepción dentro del pozo, eliminando la necesidad de golpear la fuente de vibración en el suelo). Es posible registrar a cualquier profundidad en el agujero con solo presionar el botón [Internal Trigger]. La información relacionada con la velocidad de onda se procesa automáticamente y el valor se presenta en tiempo real, lo que ahorra el proceso de excitación en tierra y resuelve el problema de la prueba de velocidad de onda en perforaciones sumergidas.
Al elegir este sistema de registro de pozos, el proceso de prueba de velocidad de la onda de perforación se vuelve más conveniente, fácil, rápido y libre.

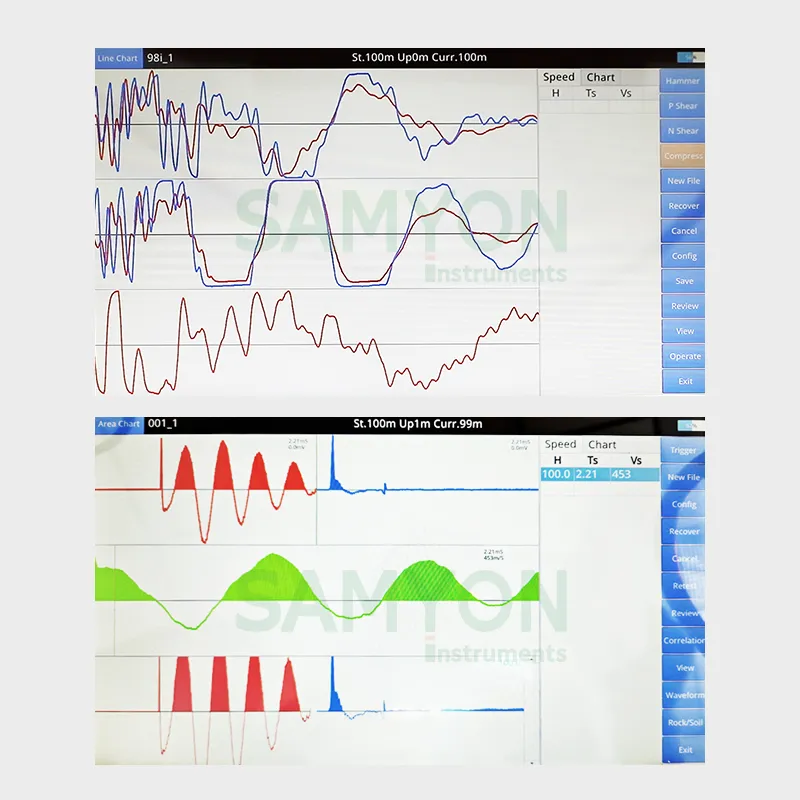

Principio de funcionamiento:
El sistema es un método para determinar la velocidad de onda de la formación donde se localiza el agujero utilizando el detector colocado en el pozo para recibir la señal de onda S desde la fuente hasta la primera hora de llegada.
En el pozo, el fluido se utiliza como agente de acoplamiento, y la fuente de choque electromagnético se aplica a la pared del pozo para ejercer una fuerza de impacto instantánea. En la formación se generan dos tipos de vibraciones: la onda S (onda cortante, donde la vibración de las partículas es perpendicular a la dirección de propagación) y la onda P (onda de compresión o longitudinal, donde la dirección de vibración coincide con la de propagación).
El detector recibe la señal de vibración de la onda S y la convierte en una señal eléctrica para transmitirla al ordenador. Tras el procesamiento, el ordenador utiliza métodos de análisis de correlación cruzada para calcular automáticamente la diferencia de tiempo en la propagación de la onda S entre los dos detectores, determinando así la velocidad de propagación.
| Comprobador de velocidad de onda (host) | |
|---|---|
| Pantalla | Pantalla en color de alta definición y brillo de 8 pulgadas, forma de onda en color |
| Sistema operativo | Win CE 6.0 |
| Método de operación | Pantalla táctil |
| Número de canales | 1 a 3 canales opcionales |
| Intervalo de muestreo | 0.001ms a 1000ms |
| Puntos de muestreo | 512 ~ 16384 |
| Coherencia de tiempo | ≤ 1 intervalo de muestreo |
| Consistencia de amplitud | < 3% |
| Rango de frecuencia | 1 a 150 Hz |
| Ganancia del preamplificador | 20 a 60 dB |
| Valor previo de activación | 0 - 100% |
| Ganancia | 10 - 600 |
| Canal de activación | 1, 2, 3, disparador externo (4 canales opcionales) |
| Precisión de conversión A/D | 16 bits |
| Resistencia de entrada | Mayor que 100kΩ |
| Rango de entrada | ≤ ± 5V |
| Modo de disparo | Pulse, ON y OFF |
| Retraso | 0 a 10000ms opcional |
| Capacidad almacenamiento | Disco duro de 16G |
| Puerto comunicación | Soporte U disco, ratón, teclado |
| Temperatura de trabajo | -10 °C ~ +42 °C; Humedad: < 90% |
| Temperatura almacenamiento | -20 °C ~ +60 °C |
| Fuente de alimentación | DC 48V, ≤ 3A, tensión de carga 220V ± 5% |
| Volumen | 323 × 275 × 135 (mm) |
| Peso | 3.8 kg |
| Detector de velocidad de onda (sonda autoexcitada) | |
|---|---|
| Detector | Frecuencia natural 60Hz |
| Sensibilidad | 30V/m/s |
| Fuente excitación electromagnética | DC 48V, CORRIENTE ≤ 3A |
| Sensor de pulsación de tierra (opcional) | |
|---|---|
| Banda de frecuencia | 0.5 a 100 Hz |
| Sensibilidad | 1v mm/s |
Es un comprobador digital de velocidad de onda de alta resolución de cuatro canales. Está diseñado para realizar muestreos de tiempo compartido, filtrado, mejora de señal y cálculos automatizados directamente en el campo de trabajo.
Se utiliza principalmente para pruebas de onda de cizallamiento y compresión en ingeniería civil, clasificación sísmica del tipo de suelo, evaluación de la licuefacción del suelo, análisis de vibración de cimentaciones e investigación de riesgos geológicos como deslizamientos de tierra.
Este método realiza la excitación y recepción directamente dentro del pozo usando el fluido del barreno como acoplamiento. Elimina la necesidad de golpear la superficie para generar vibraciones, facilitando las pruebas a gran profundidad y bajo el agua.
El instrumento está fabricado conforme a múltiples estándares y códigos de diseño geotécnico y sísmico internacionales, tales como las especificaciones GB 50021-2001, GB50011-2010 y GB/T50269-97, entre otras.
Está equipado con una pantalla táctil a color de alta definición de 8 pulgadas basada en el sistema operativo industrial Win CE 6.0, lo que permite un manejo intuitivo y un procesamiento digital inmediato de las ondas.
Sí, el equipo base incluye la sonda autoexcitada de velocidad de onda y, opcionalmente, se puede integrar un sensor de pulsación de tierra que trabaja en la banda de frecuencia de 0.5 a 100 Hz.
