| No. de Modelo. | UHV-505 |
| Proceso de dar un título | CE |
| Personalizado | No personalizado |

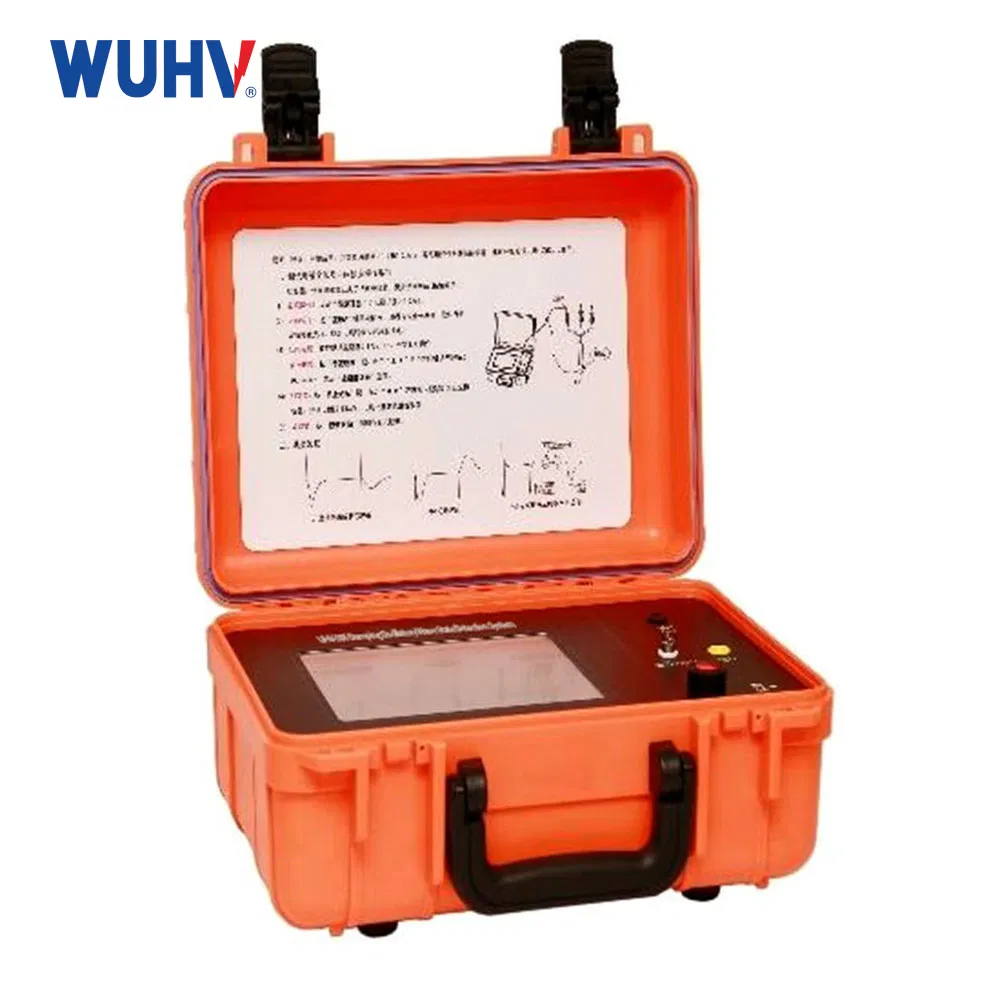

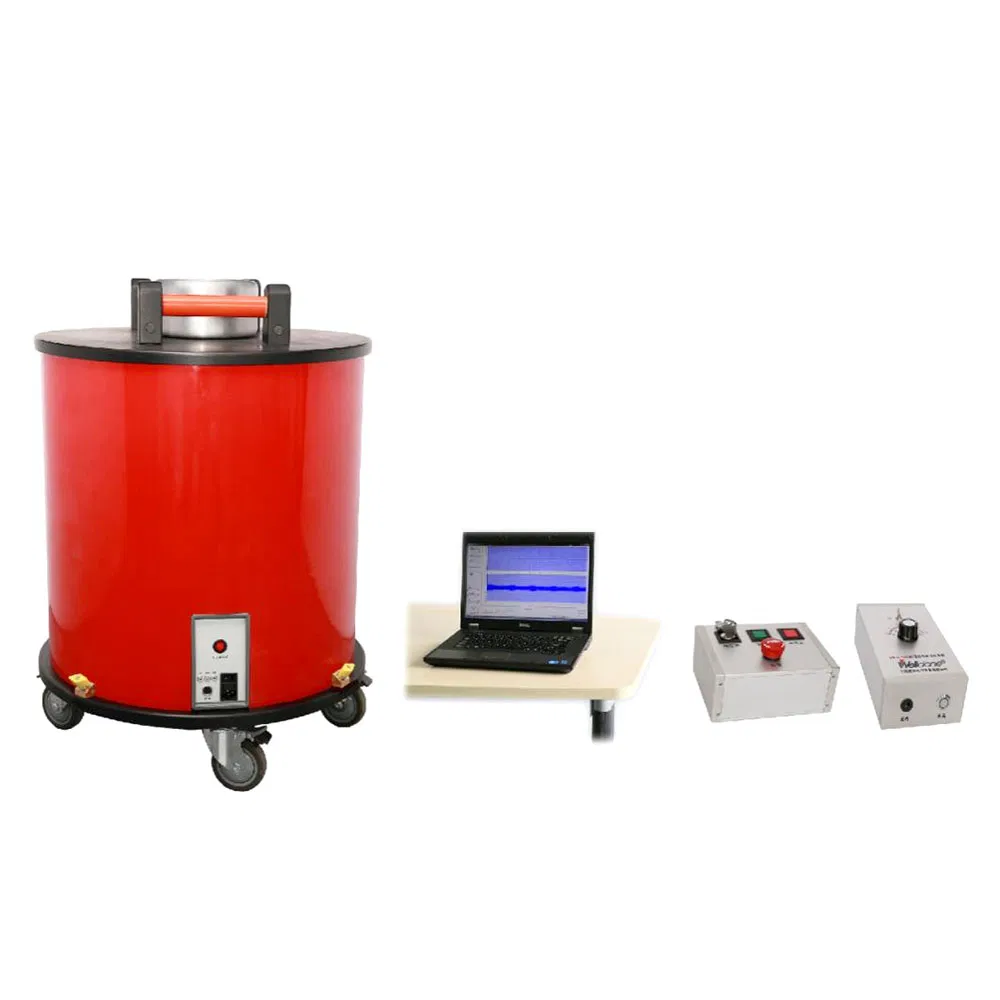

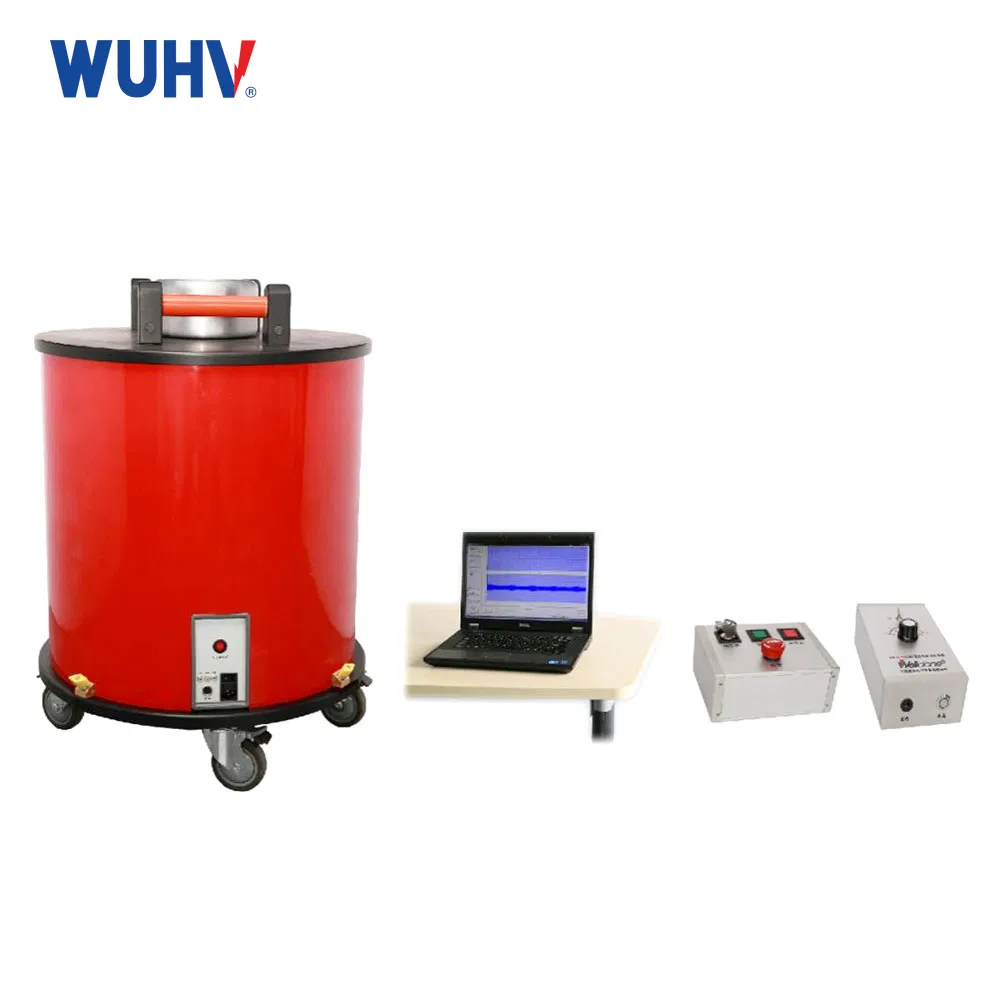

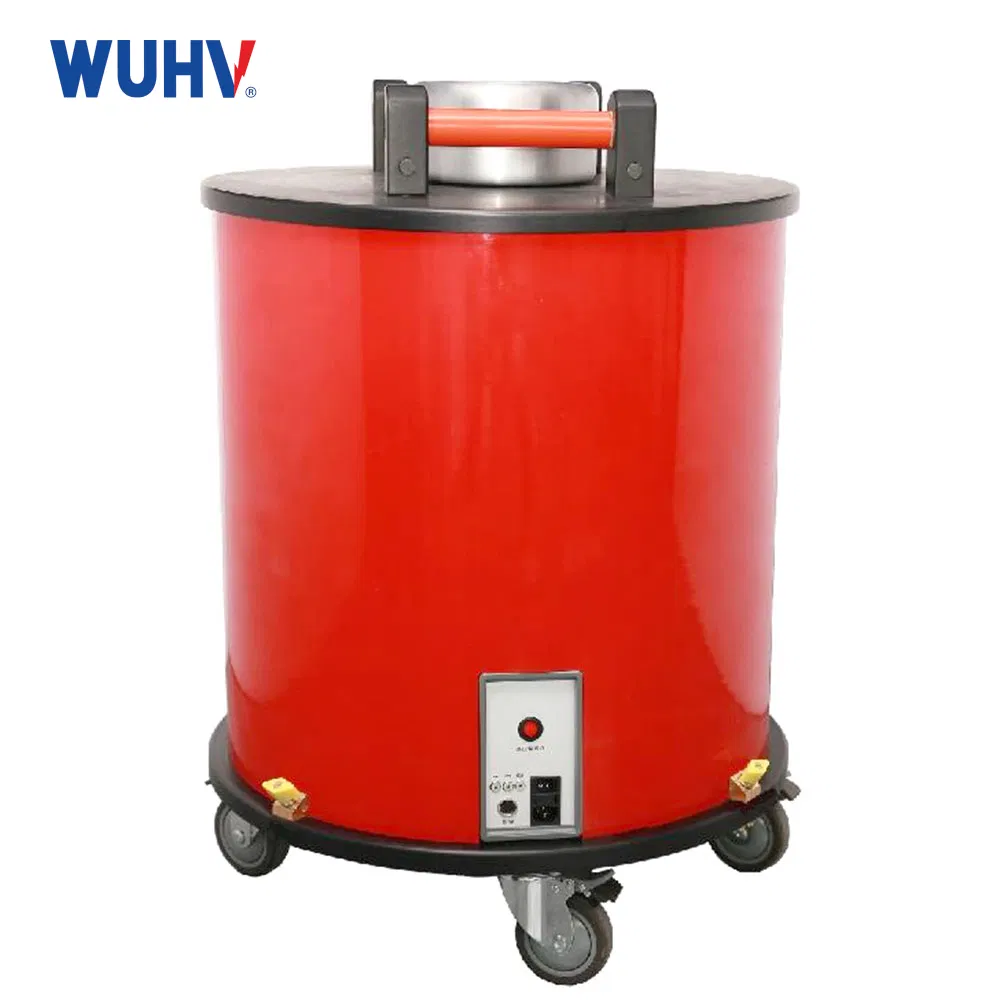

| Nombre del producto | sistema de detección de estado de onda oscilatoria con amortiguamiento |
| Fuente de alimentación | 220VAC±10%, 50Hz |
| Tensión de salida máxima (pico) | 30kv |
| Rango de frecuencia de oscilación | 20hz ~ 500hz |
| Probar rango de longitud de cable | 200m ~ 20km |
| Corriente de carga de alta tensión | 8ma |
| Medición del rango de descarga local | 1pc ~ 100nc |
| Rango de medición de pérdida dieléctrica | 0.1% ~ 10% |
| Paquete de Transporte | casos |
| Especificación | ver detalles |
| Marca Comercial | uhv |
| Origen | China |
| El tema | Índice técnico |
|---|---|
| Fuente de alimentación | 220VAC±10% y 50 Hz |
| Tensión de salida máxima (pico) | 30kV |
| Rango de frecuencia de oscilación | 20Hz ~ 500Hz |
| Rango de longitudes de cable de prueba | 200m ~ 20 km. |
| Corriente de carga de alta tensión | 8mA |
| Interruptor de alta tensión | Modo de activación: Láser activa el interruptor de alta tensión |
| Característica del interruptor de alta tensión | Tiempo de conducción: 1μs |
| La resistencia de conmutación: menos de 1 Ω. | |
| Comunicación de fibra óptica | |
| Rango de medición de desempeño local. | 1pC ~ 100nC |
| Detección de nivel de descarga de local y ancho de banda | En línea con la Comisión Electrotécnica Internacional estándar IEC60270 |
| Ubicación de la versión de Office el ancho de banda | 150kHz ~ el ajuste automático de 45 MHz |
| La precisión de medición de posición de descarga de local. | Longitud del cable 1% (resolución mínima de 2 m) |
| Rango de medición de la pérdida dieléctrica | El 0,1% ~ 10% |
| Frecuencia de muestreo en tiempo real de office | 100MHz |
| La profundidad de almacenamiento de muestras de local. | (32MB puede grabar los datos de 300ms largo). |

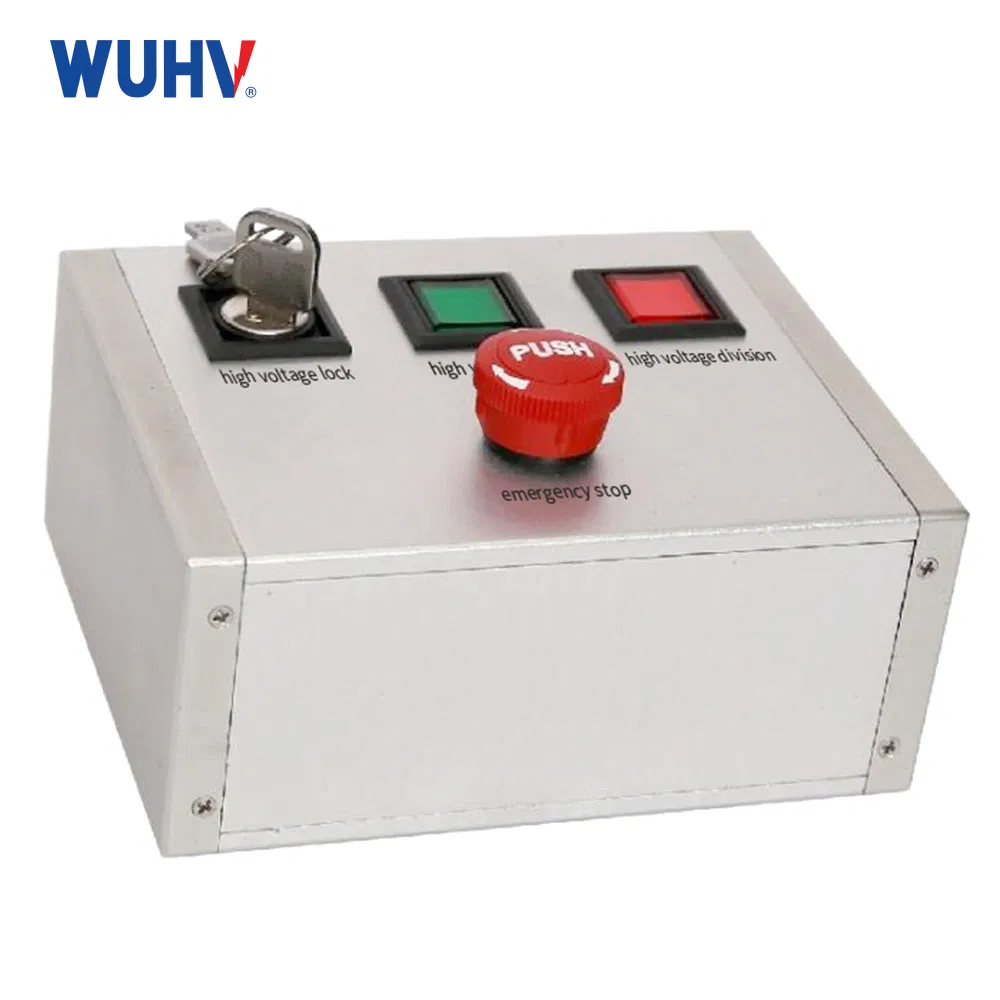

| Modo de control | El control inalámbrico, control con cable |
| Modo de calibración de descarga de local. | Manual/automático |
| Realización de la onda oscilatoria de amortiguación | Aumento de voltaje automático, generación automática de tensión de onda de la oscilación amortiguada |
| Categoría | No. | Descripción de la función |
|---|---|---|
| Información del software de interfaz de grabación | (1) | Anote la fecha y hora |
| (2) | Información básica de los usuarios registrados: test personal | |
| (3) | Información básica del cable de prueba: incluyendo el nombre de la prueba de la estación de cable, modelo de cable, longitud, articulaciones, el funcionamiento de la historia, etc | |
| La función principal del software | (1) | Todos los chinos de la interfaz de operación |
| (2) | Admitir una llave de la compresión, la calibración automática, un análisis de la clave | |
| (3) | Cómodo e intuitivo el ajuste de voltaje automático de control de la amplitud de oscilación y aumentar la generación de ondas | |
| (4) | Varios terminales de datos de prueba de la nube de navegación Web, soporte de red (requerido) | |
| (5) | La sincronización automática de datos básicos de los parámetros (el soporte de red requerida) | |
| (6) | Visualización automática de tensión de onda de oscilación de la amplitud, frecuencia de oscilación y ancho de tiempo de muestreo | |
| (7) | La visualización automática del valor de la pérdida dieléctrica | |
| (8) | Visualización automática de volumen máximo | |
| (9) | Almacenar de forma de onda oscilante y la forma de onda de la versión local. | |
| (10) | La versión local de forma de onda puede ser amplificada en el sitio para el posicionamiento inicial de los locales de punto de origen de la versión | |
| (11) | Análisis automático o manual de datos de detección generar automáticamente office mapa de ubicación, generar automáticamente los informes estadísticos | |
| (12) | Generación automática de office mapas estadísticos, tales como Q-φ gráfico, N-φ gráfico, etc. |
