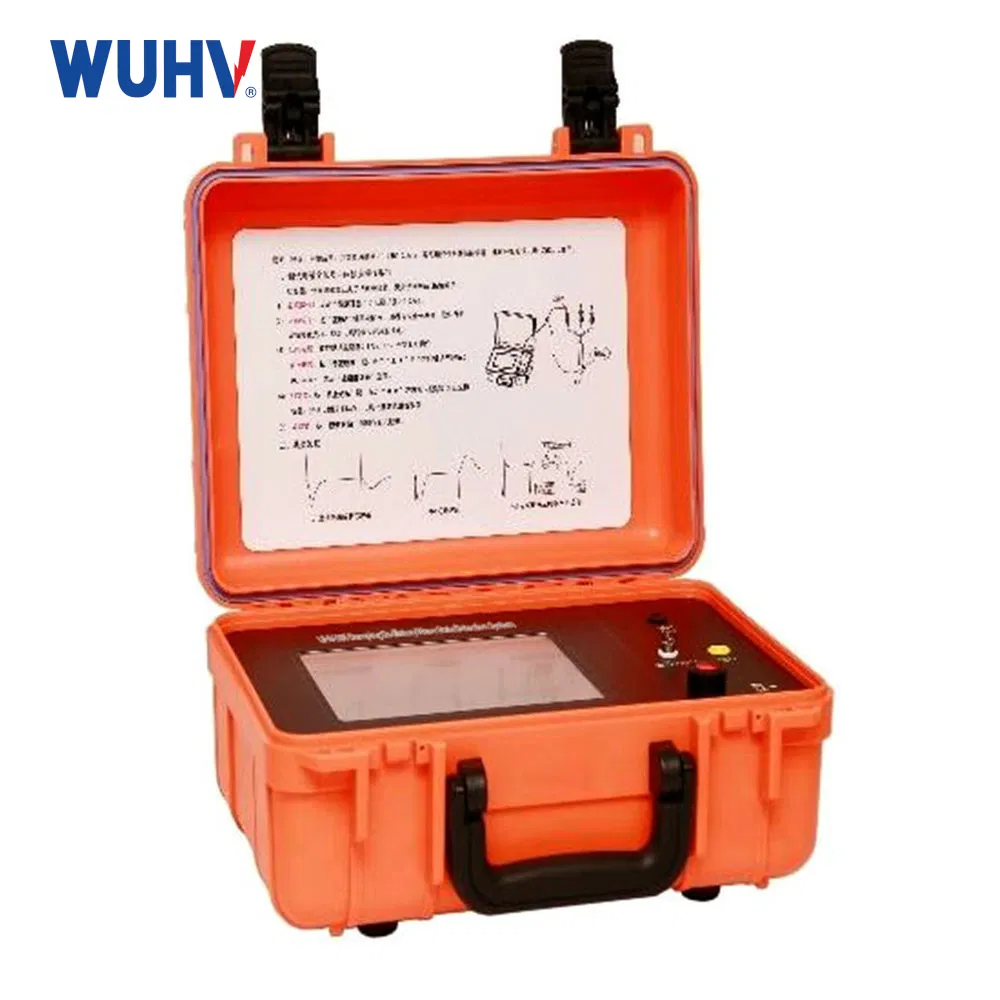

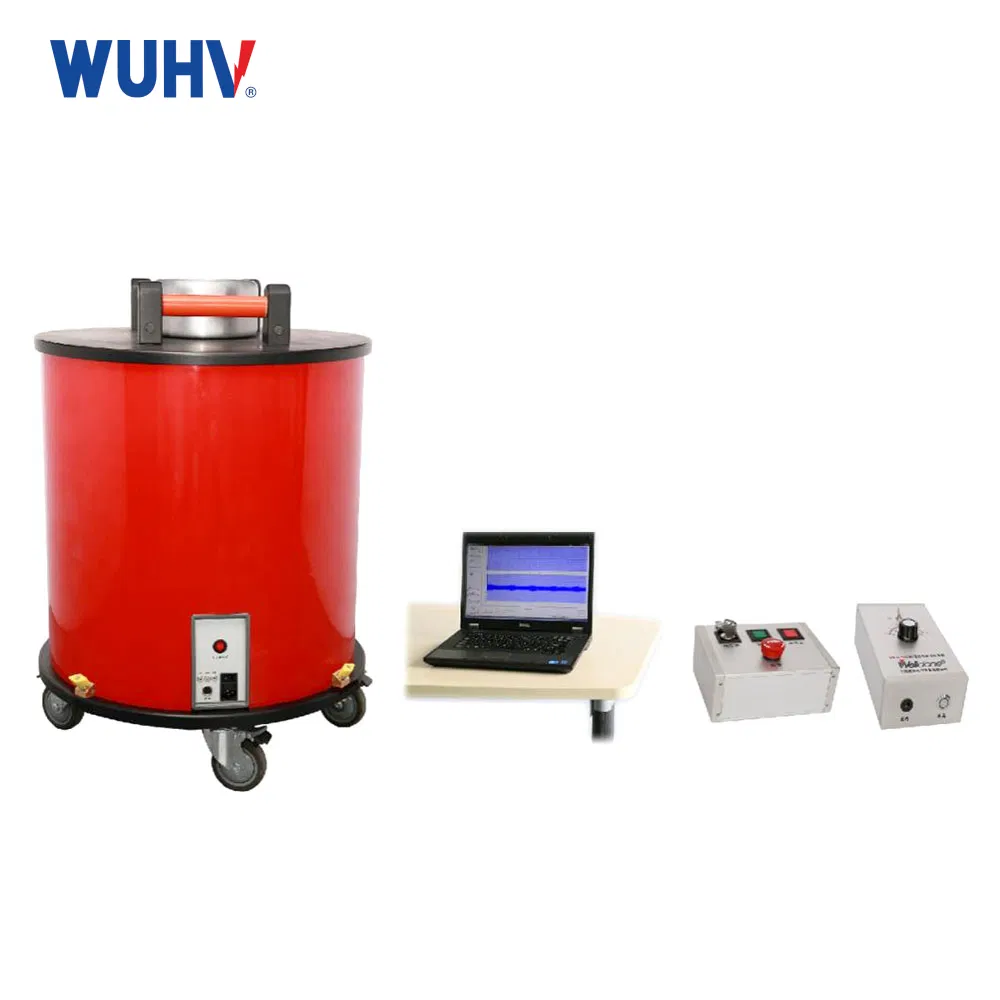

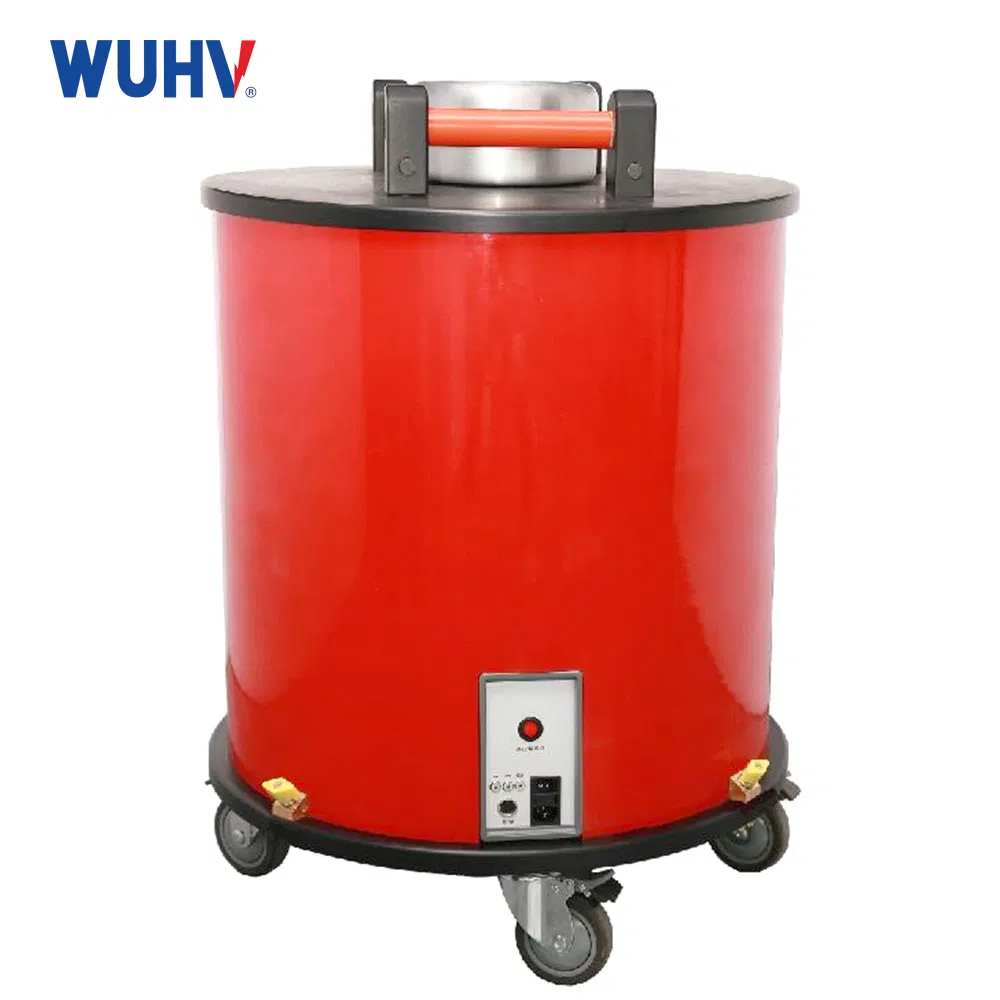

El sistema de detección de estado de onda de oscilación amortiguada UHV-505 es un nuevo tipo de equipo de prueba utilizado para la detección de campo de cables y el diagnóstico de estado. Tiene las características de simple y práctico, pequeño tamaño, fácil transporte, prueba no destructiva para cable bajo condición de tensión de CA, y medios diversificados de detección y evaluación del rendimiento del aislamiento.
La combinación de la prueba de tensión de resistencia a la tensión de CA amortiguada (DAC) y la prueba de descarga local proporciona un medio eficaz para descubrir posibles defectos en el aislamiento del cable. Además, la evaluación de la condición del grado de envejecimiento del aislamiento del cable de alimentación puede realizarse con la ayuda de la tecnología de medición de campo de pérdida dieléctrica.
La tensión de CA amortiguada generada por el sistema en el proceso de prueba puede alcanzar hasta 30kV, y combinado con hardware avanzado del sistema y software del sistema para el diagnóstico, la nueva versión del software puede cargar los datos de prueba en la nube bajo condiciones de red, con el fin de facilitar el análisis de datos remotos.
| Elemento | Índice Técnico |
|---|---|
| Fuente de alimentación | 220vac±10%, 50Hz |
| Tensión de salida máxima (pico) | 30kV |
| Rango de frecuencia de oscilación | 20Hz ~ 500Hz |
| Rango de longitud del cable de prueba | 200m ~ 20km |
| Corriente de carga de alta tensión | 8mA |
| Interruptor de alta tensión | Modo de disparo: El láser activa el interruptor de alta tensión |
| Características de interruptor de alta tensión | Tiempo de conducción: 1μS | Resistencia de conmutación: Inferior a 1Ω | Comunicación por fibra óptica |
| Rango de medición de la descarga local | 1pc ~ 100nC |
| Detección de nivel de descarga local y ancho de banda | De acuerdo con la norma IEC60270 de la Comisión Electrotécnica Internacional |
| Ancho de banda de ubicación de la versión de Office | 150kHz ~ 45MHz ajuste automático |
| Precisión de medición de posicionamiento de descarga local | Longitud del cable 1% (resolución mínima 2m) |
| Rango de medición de pérdida dieléctrica | 0,1% ~ 10% |
| Tasa de muestreo en tiempo real de la liberación de la oficina | 100MHz |
| Profundidad de almacenamiento de muestras local | 32MB (puede registrar 300ms datos de longitud) |

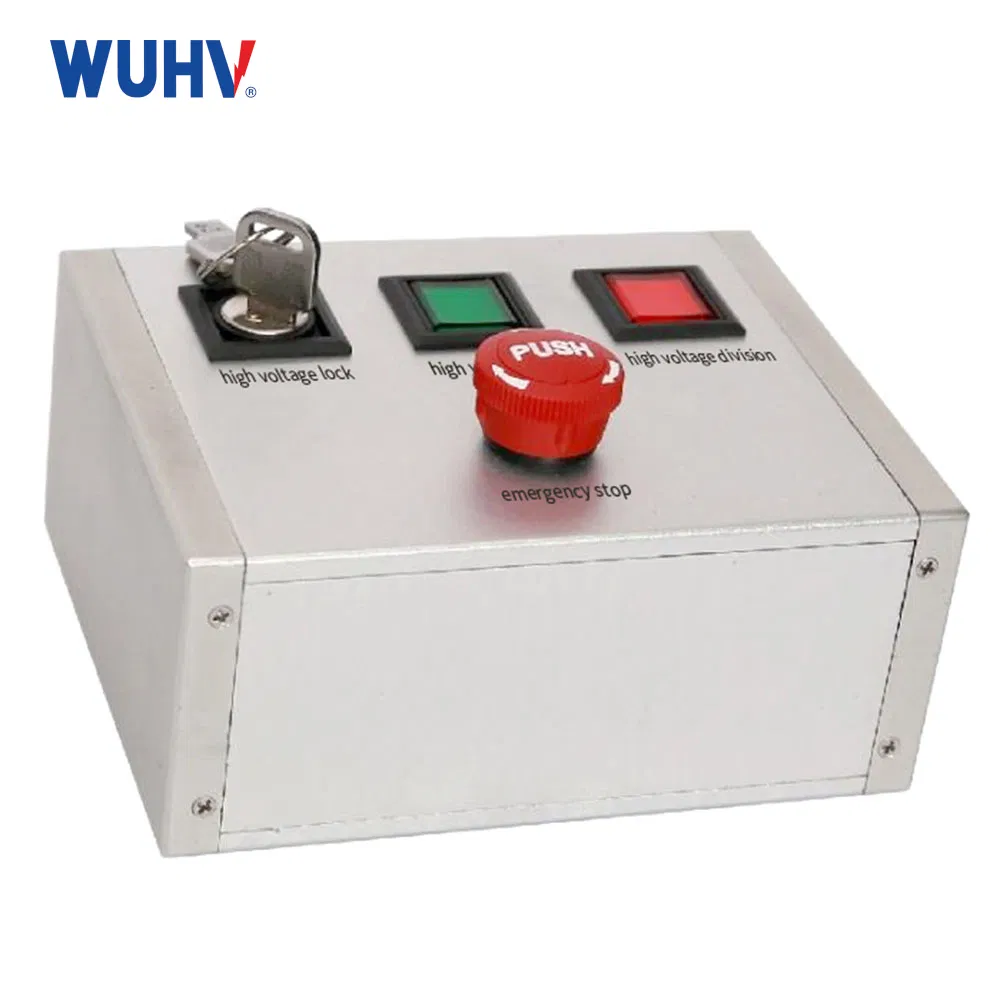

| Modo de control | Control inalámbrico, control por cable |
| Modo de calibración de descarga local | Automático/manual |
| Amortiguamiento de la realización de la onda oscilatoria | Aumento automático de tensión, generación automática de tensión de onda de oscilación amortiguada |
| Categoría | Nº | Descripción de la Función |
|---|---|---|
| Interfaz de registro de información | (1) | Anote la hora y la fecha |
| (2) | Información básica de los usuarios registrados (personal de pruebas) | |
| (3) | Información del cable: nombre de la estación, modelo del cable, longitud, unión, historial de operación, etc. | |
| Funciones principales del software | (1) | Interfaz de funcionamiento en chino |
| (2) | Soporta compresión de una sola clave, calibración automática, análisis de una sola clave | |
| (3) | Ajuste cómodo e intuitivo de la amplitud de tensión, control automático de sobrealimentación y generación de onda de oscilación | |
| (4) | Función de datos de prueba de nube de navegación WEB multiterminal (se requiere red) | |
| (5) | Sincronización automática de parámetros de datos básicos (se requiere red) | |
| (6) | Visualización automática de la amplitud de la tensión de la onda oscilante, frecuencia y ancho del tiempo de muestreo | |
| (7) | Visualización automática del valor de pérdida dieléctrica | |
| (8) | Visualización automática del volumen máximo | |
| (9) | Almacenamiento de la forma de onda oscilante y la forma de onda de descarga local | |
| (10) | Ampliación in situ de la forma de onda de descarga local para identificar el punto de origen | |
| (11) | Análisis automático o manual para generar mapas de ubicación e informes estadísticos | |
| (12) | Generación automática de mapas estadísticos de descarga local (gráfico Q-φ, gráfico N-φ, etc.) |
