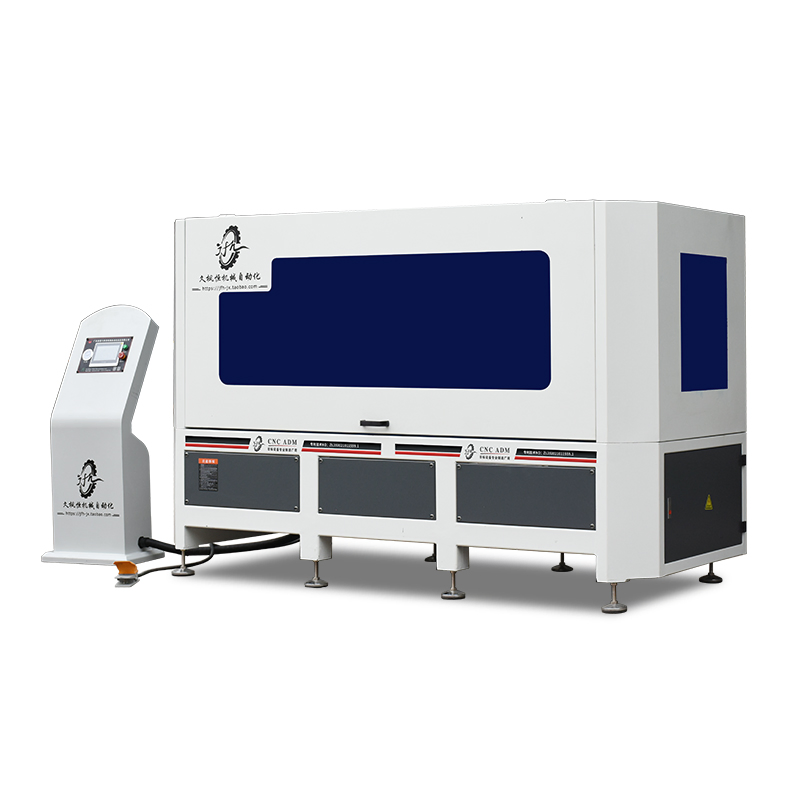

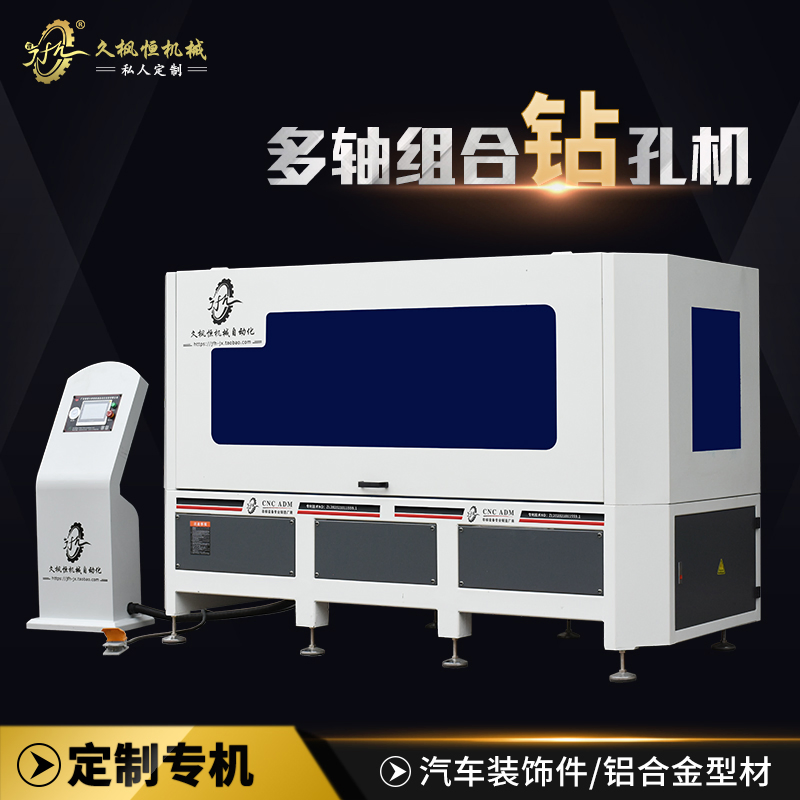

Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado
Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado
Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado
Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado
Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado
1 / 5
Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado
Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado
Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado
Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado
Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado

Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado

Personalización: Disponible
Servicio postventa: un año de garantía
Garantía: un año de garantía
Enviar consulta

Descripción del Producto

  • Visión General
  • Descripción del producto
  • Especificaciones técnicas
  • Características del producto
  • Producto real
Información Básica
No. de Modelo.
JFH-X05-Z10-2000
Estructura
Máquina de Perforación Vertical
Disposición
Vertical
Modo de Control
CNC
Número de Shaft
6
Diámetro del orificio
2-12mm
Grado automático
Semiautomático
Precisión
Alta Precisión
Certificación
CE, ISO 9001
Condición
Nueva
Velocidad ajustable
0-60m/min
Diámetro de perforación
2-12mm
Sujeción de taladro
2-10mm
Distancia mínima agujeros
170mm
Espesor pared de tubería
1-3mm
Recorrido alimentación máx.
80mm
Longitud pieza de trabajo
1700mm
Motor potencia cabezal
1.1kw * 6 piezas
Cabezal multieje
3kw * 1 unidad
Tensión nominal
Trifásica 380v
Frecuencia nominal
50hz
Velocidad del husillo
Ajustable hasta 12000r/min
Velocidad cabezal multieje
3000r/min
Grupos de perforación
5 grupos (1 de reserva)
Husillos de perforación
11
Paquete de Transporte
Caja de madera
Especificación
3300x1100x1650mm
Origen
China
Descripción de Producto

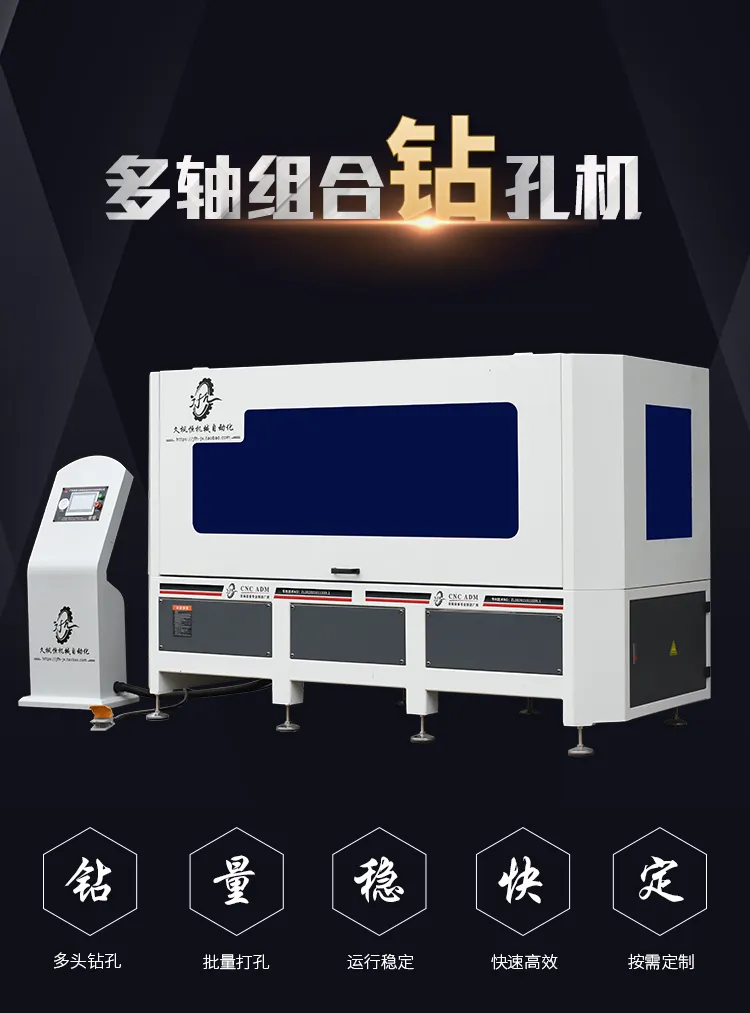

Sistema de Perforación Automática de Alta Precisión 11-Axis para Formación de Doble Lado

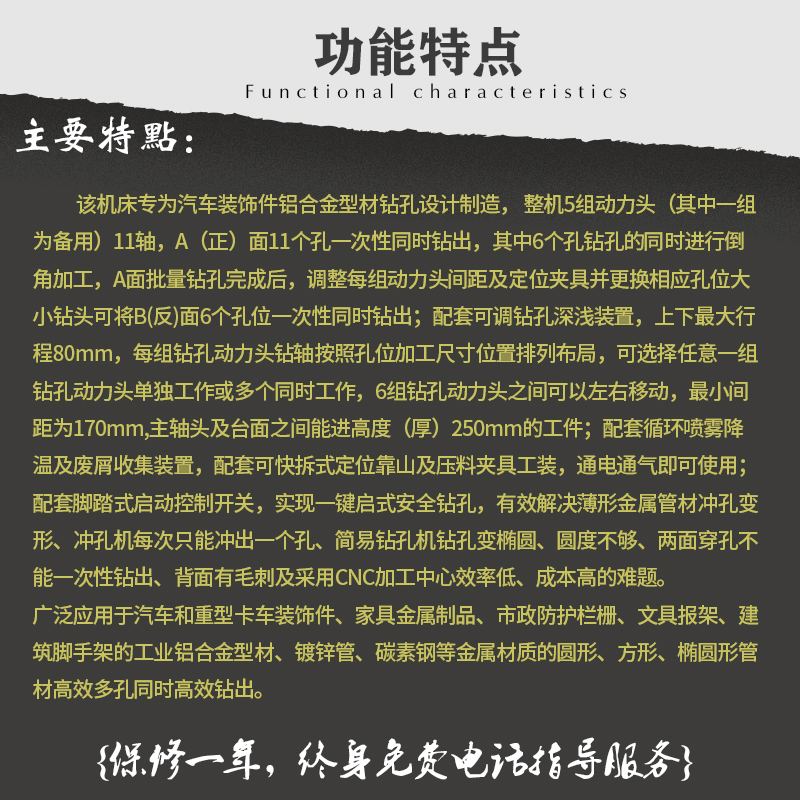

Esta máquina herramienta está especialmente diseñada y fabricada para la perforación de perfiles de aleación de aluminio para piezas decorativas de automóviles. Toda la máquina tiene 5 grupos de cabezales de potencia (un grupo es para espera), 11 ejes, y 11 agujeros en la superficie A (delantera) se perforan al mismo tiempo, de los cuales 6 agujeros se perforan al mismo tiempo para achaflanar.

Una vez finalizada la perforación a granel de la superficie A, ajustar el espaciado y el dispositivo de posicionamiento de cada grupo de cabezales de potencia y sustituir las brocas del tamaño de orificio correspondiente para perforar 6 orificios en la superficie B (inversa) al mismo tiempo.
Ventajas Clave:
  • Mejorar la eficiencia en un 600%+.
  • No requiere programación, operación sencilla.
  • Fácil de aprender y entender, adecuado para trabajadores sin experiencia previa.
Especificaciones Técnicas
Parámetro Valor Especificado
Velocidad de avance de perforación ajustable0-60m/min
Rango de diámetro de perforación2-12mm
Diámetro de la empuñadura de la broca2-10mm
Distancia mínima entre dos orificios170mm
Espesor de pared de tubo de perforación1-3mm
Recorrido de alimentación máximo80mm
Mecanizado de la longitud de la pieza1700mm
Potencia de perforación motor de cabezal1,1kw * 6 piezas
Potencia de cabezal de potencia multiejeunidad 3kw * 1
Tensión nominalTrifásica 380V
Frecuencia nominal50hz
Velocidad del husillo del cabezal de potenciaajustable hasta 12000r/min
Velocidad de cabezal de potencia multieje3000r/min
Número de grupos de cabezales de perforación5 grupos (grupo de repuesto 1)
Número de husillos de perforación11
Presión de aire0,6-0,7MPa
Aceite hidráulico de amortiguación46 # aceite hidráulico antidesgaste
Modo de refrigeración de la herramientapulverización automática (fluido de corte)
Peso mecánico1000kg
Dimensiones mecánicas3300 x 1100 x 1650 mm
Características del Producto

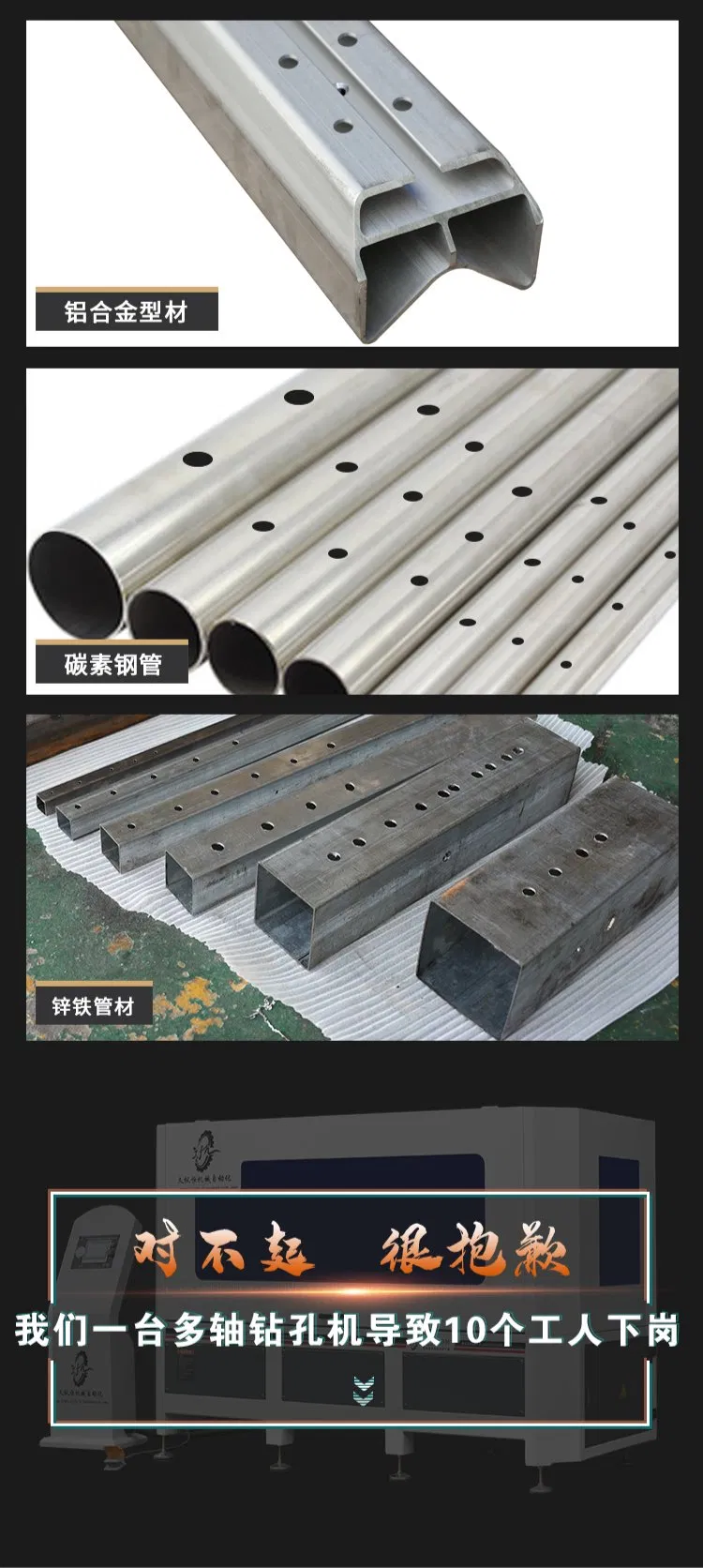

Funcionamiento Estable y Perforación Eficiente
Perforación eficiente de agujeros porosos simultáneamente
Funcionamiento estable, cero fallos de funcionamiento, adecuado para perforación y procesamiento a gran escala, completando un conjunto de acciones de perforación cada 6 segundos, con una eficiencia más de 600 veces superior a la perforación manual.

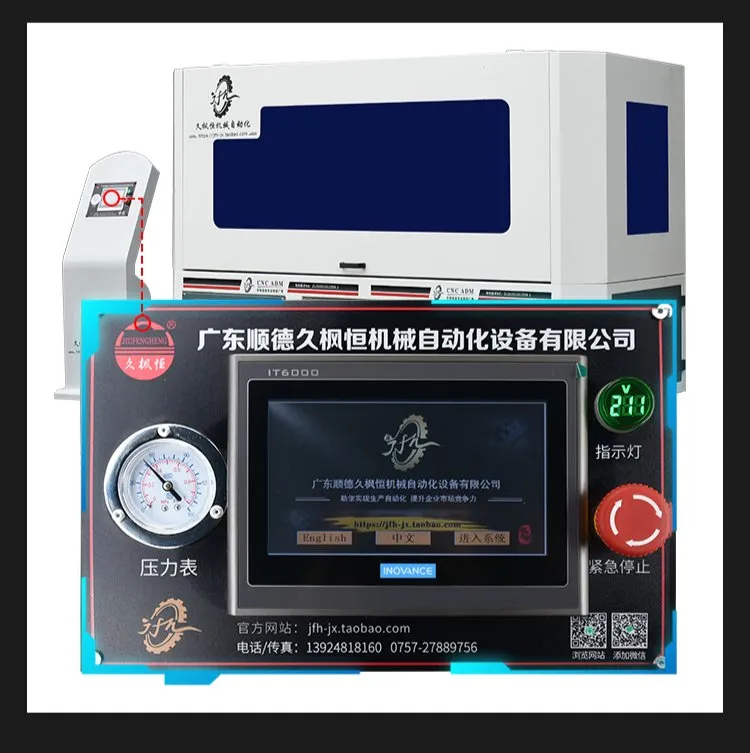

Automatización de control numérico
Control Numérico Automatizado
Adopción de PLC integrado CNC y pantalla táctil con autodiagnóstico de fallos para un manejo sumamente simple.

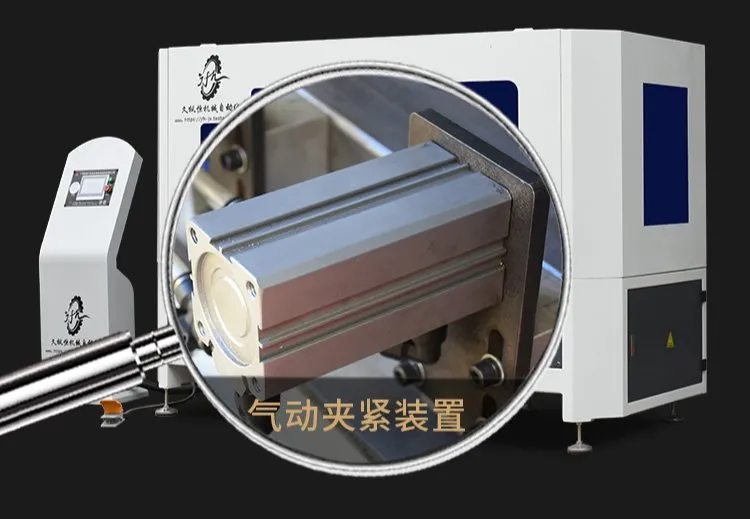

Soporte de posicionamiento
Soporte de Posicionamiento Automático
Equipada con dispositivo de bloqueo neumático que se sujeta automáticamente para localizar los orificios rápidamente.

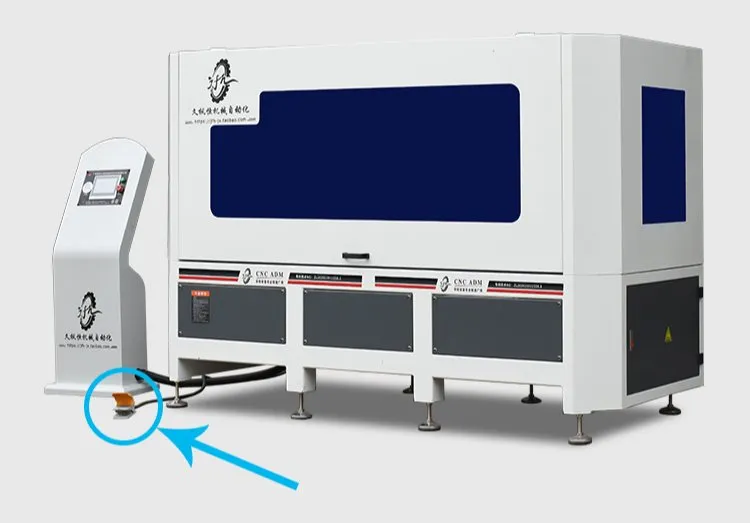

Perforación automatizada a prueba de fallos
Perforación Automatizada A Prueba de Fallos
Equipado con un interruptor de seguridad de pie automático para una perforación segura y sin complicaciones.

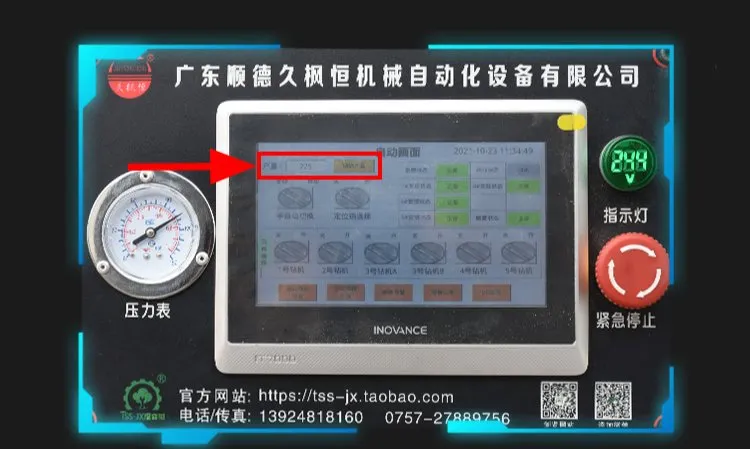

Función de recuento
Función de Recuento Acumulativo
Visualización digital que registra automáticamente la producción diaria de piezas de trabajo perforadas.
Resultados suaves sin rebabas
Suave y alto sin rebabas
El efecto de perforación tiene una alta suavidad y la pared del agujero es totalmente lisa. No hay rebabas ni deformación alguna del material incluso en tubos metálicos de pared delgada.
Amplia gama de aplicaciones

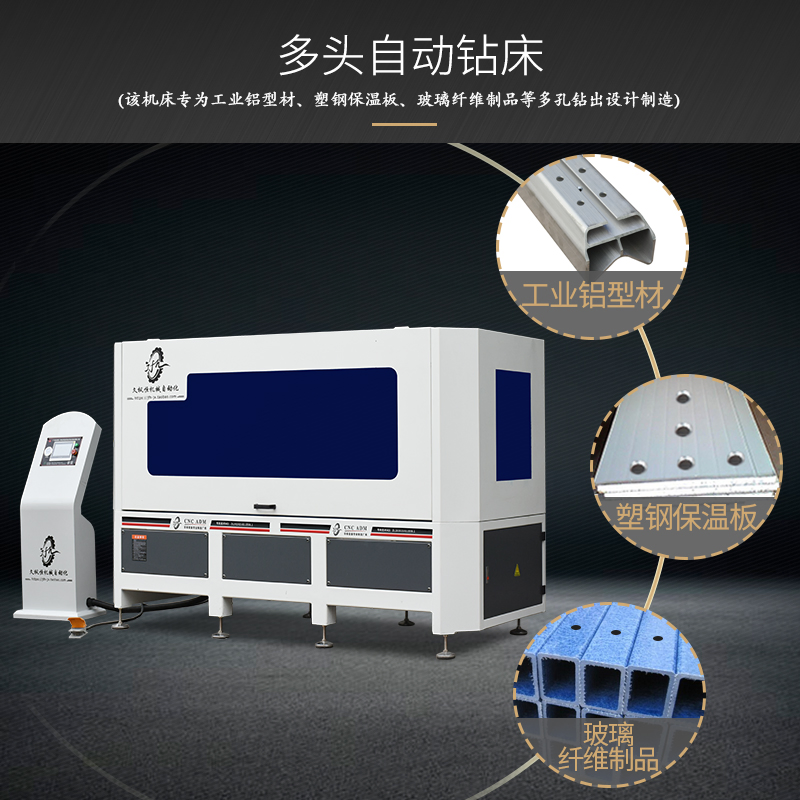

Ampliamente utilizado en la perforación automática de perfiles industriales de aluminio, placas de acero plástico, productos de fibra de vidrio para vallas, metal para muebles, postes, andamios y columnas metálicas.

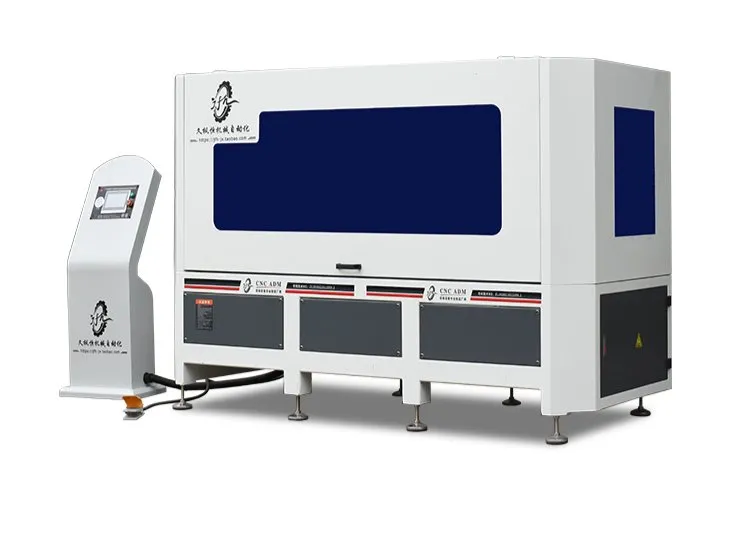

Campos de aplicación
Detalle de Perforación 1

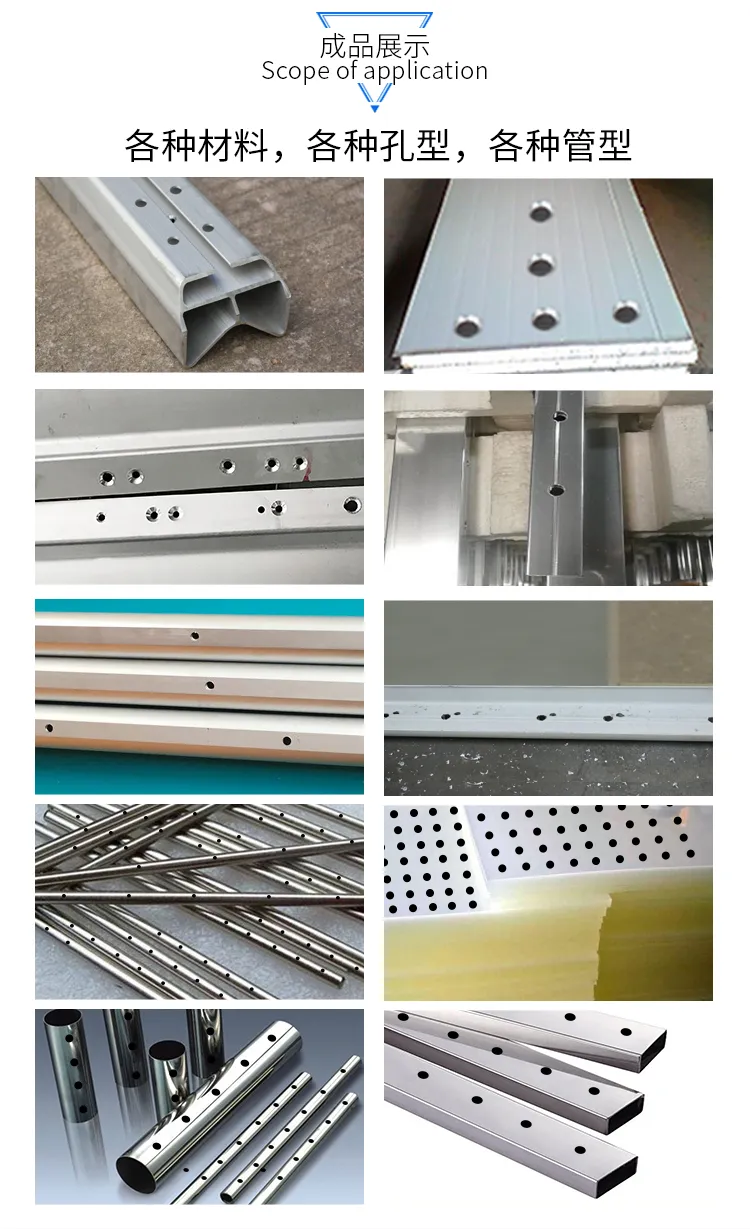

Detalle de Perforación 2

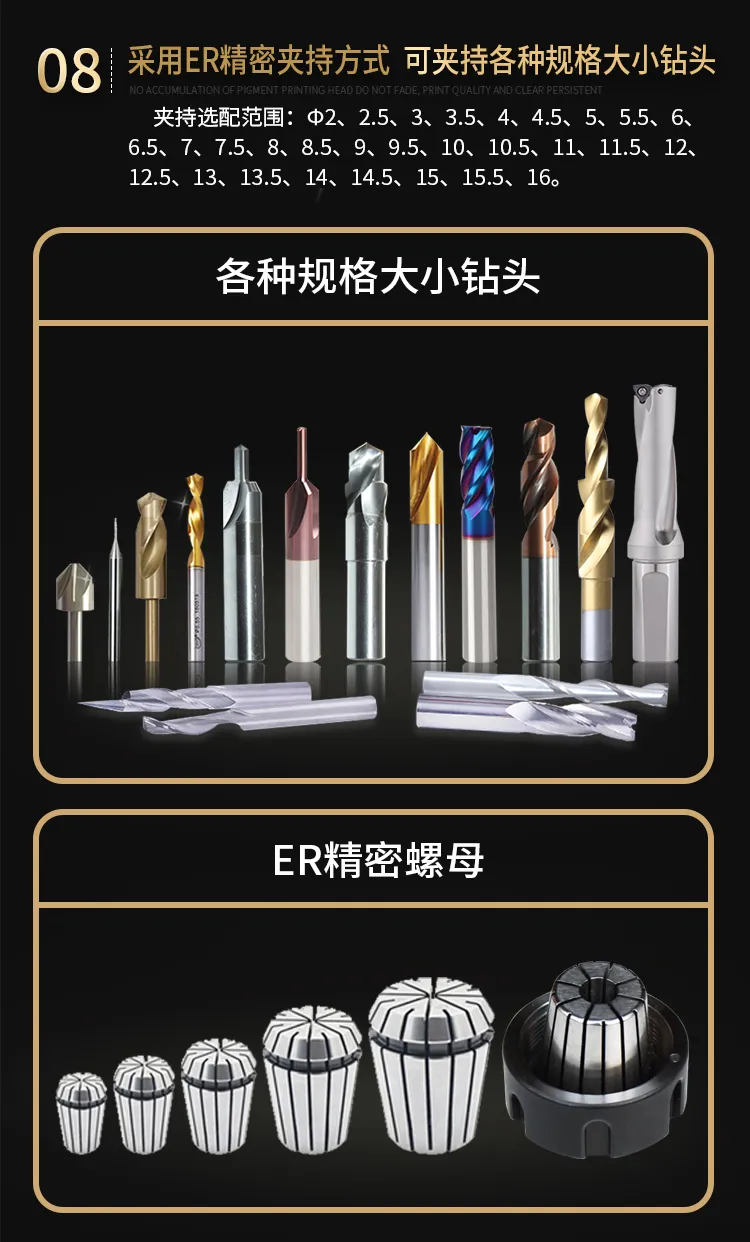

Detalle de Perforación 3

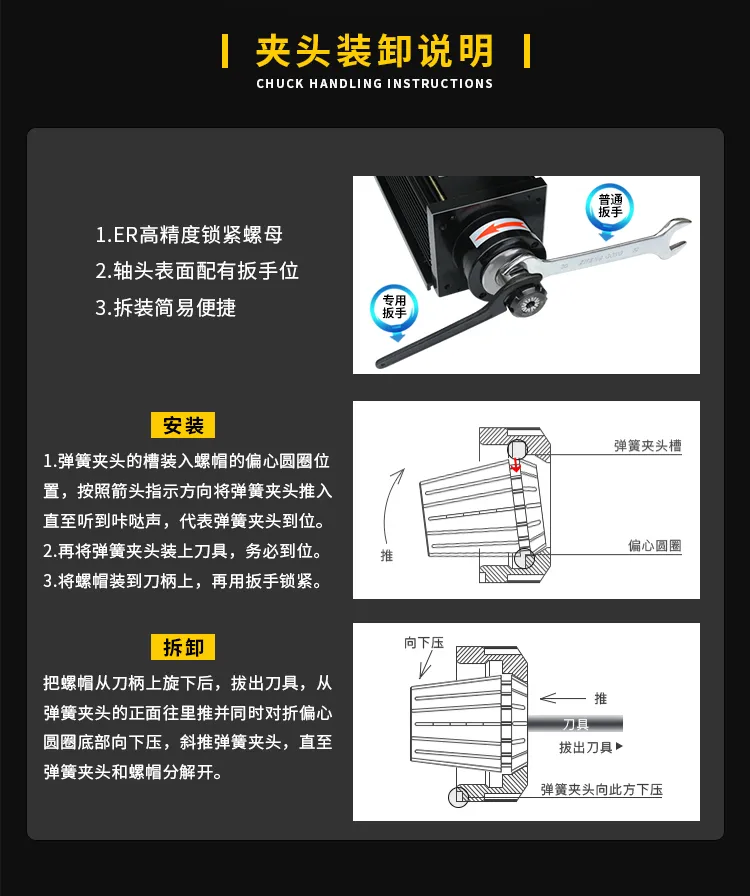

Detalle de Perforación 4
Detalle de Perforación 5
Detalle de Perforación 6
Detalle de Perforación 7

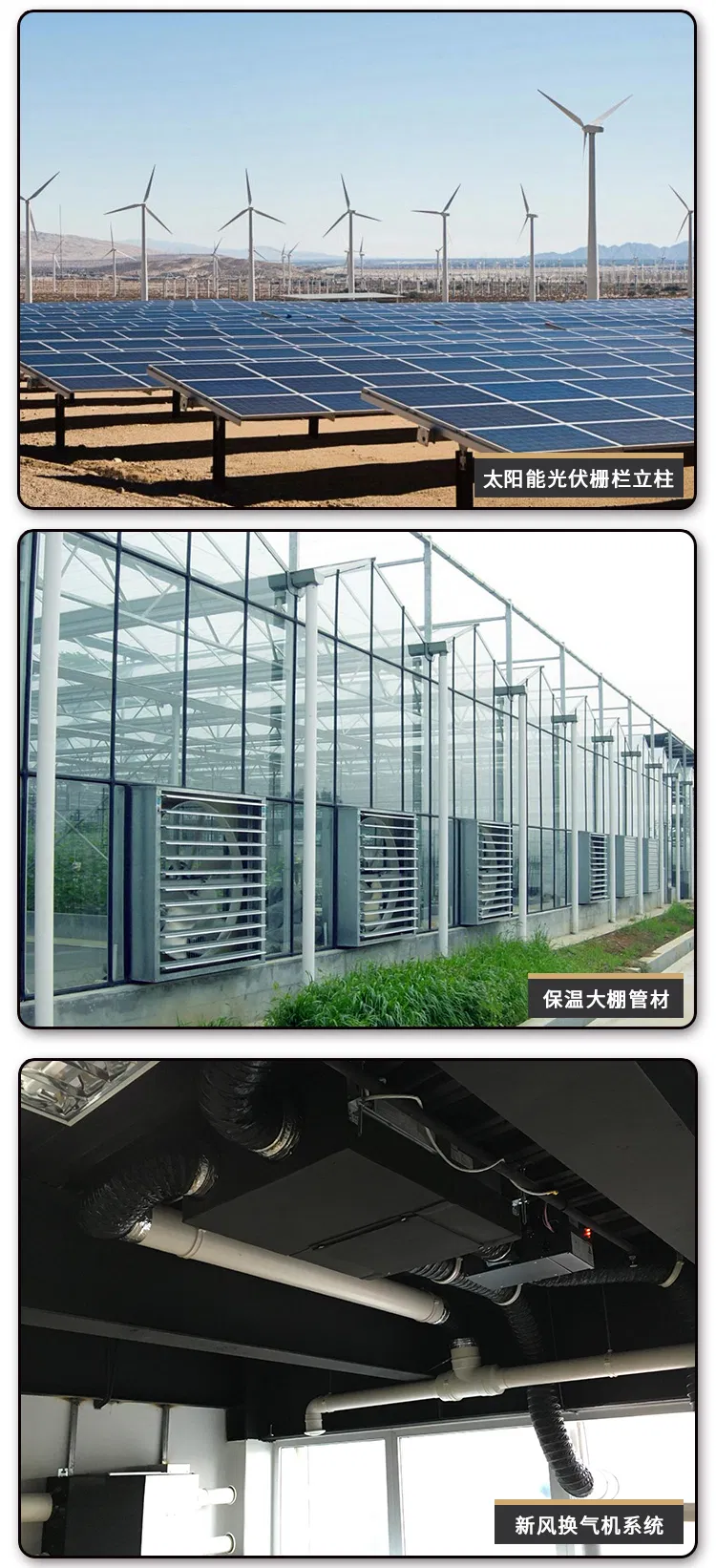

Detalle de Perforación 8
Detalle de Perforación 9
Producto Real

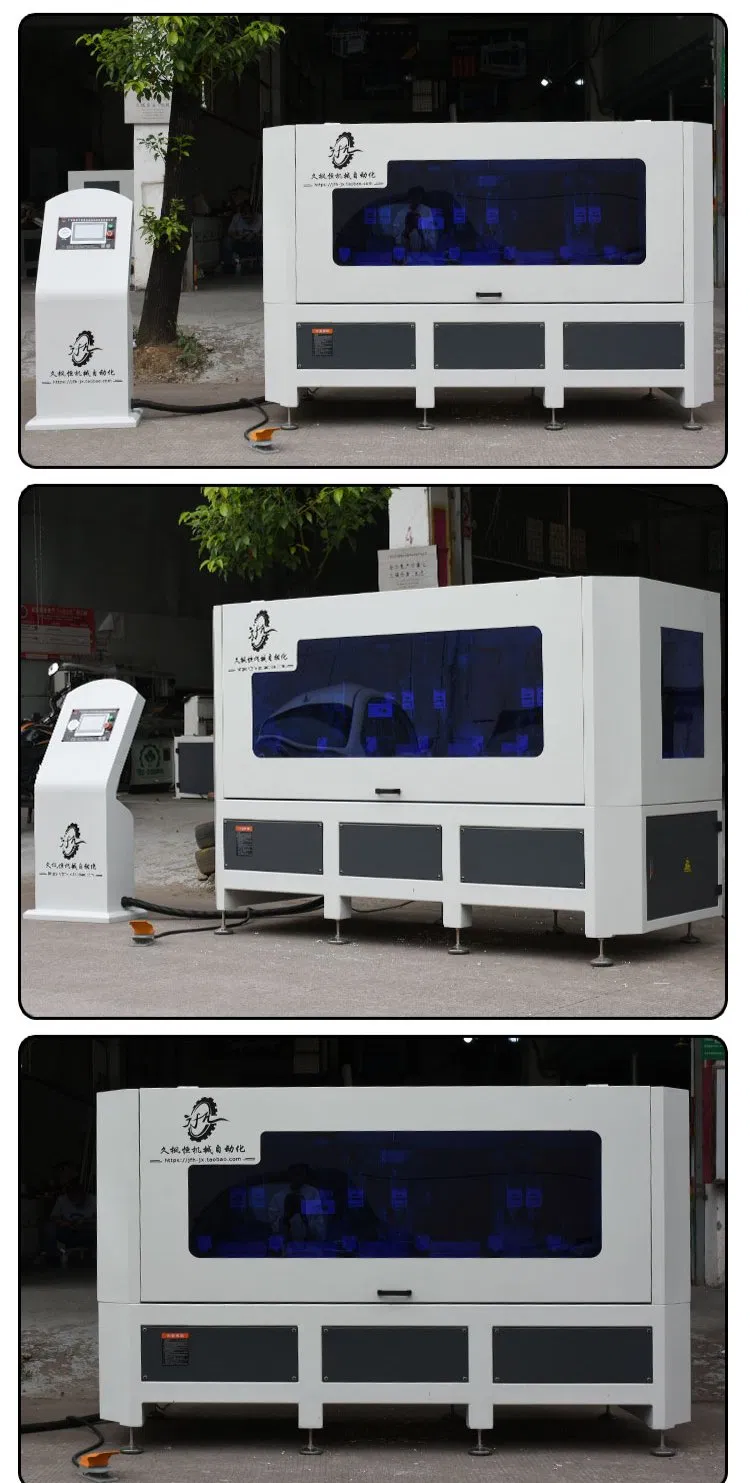

Vista del Producto Real 1
Vista del Producto Real 2
Preguntas Frecuentes (FAQ)
¿Cuáles son las principales aplicaciones de esta máquina de perforación?
Esta máquina se utiliza ampliamente para la perforación de perfiles de aleación de aluminio para piezas decorativas de automóviles, perfiles industriales, placas de acero plástico, productos de fibra de vidrio para vallas protectoras, muebles de metal, postes de tiendas y andamios de construcción, entre otros.
¿Cuántos cabezales de perforación tiene y cuál es su configuración?
La máquina cuenta con un total de 5 grupos de cabezales de potencia (incluido 1 grupo en espera), distribuidos en 11 ejes de perforación, lo que permite realizar perforaciones rápidas y simultáneas por ambos lados de la pieza de trabajo.
¿Cómo se evita la deformación en perfiles y tuberías de metal fino?
La máquina está equipada con un sistema de sujeción por presión y un dispositivo de bloqueo neumático de alta estabilidad. Esto fija firmemente la pieza y evita cualquier hundimiento o deformación durante la penetración del taladro.
¿Es difícil programar o manejar esta máquina CNC?
No requiere conocimientos especializados de programación. Está diseñada con una interfaz gráfica en su pantalla táctil de control inteligente (PLC integrado). Los operarios sin experiencia pueden comenzar a operarla simplemente seleccionando las opciones deseadas con un toque.
¿Qué rango de diámetros y espesores de perforación admite el equipo?
La máquina admite un rango de diámetro de perforación de 2 a 12 mm y es óptima para trabajar con tuberías metálicas que tengan un espesor de pared de entre 1 y 3 mm.
¿Qué nivel de aumento de eficiencia se puede esperar?
Gracias a que realiza múltiples perforaciones a la vez y completa un ciclo de trabajo cada 6 segundos, mejora la eficiencia productiva en más de un 600% en comparación con los métodos de perforación manual tradicionales.
