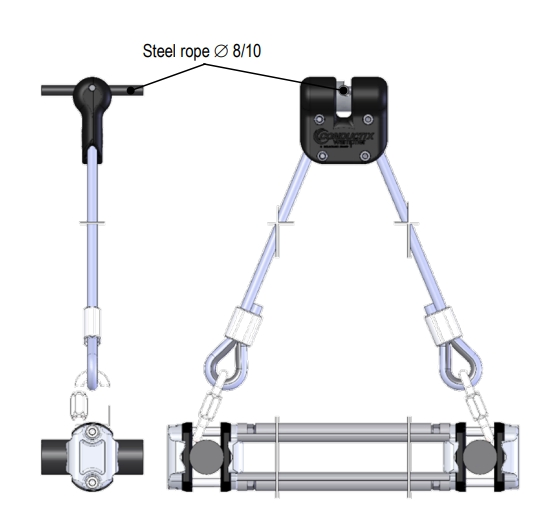

Este dispositivo de amortiguación de protección contra el viento, parte del Programa 0300, está diseñado para proporcionar un soporte de alta fiabilidad. Su número de pedido es 03-D025-0096.
El dispositivo desempeña un papel crucial en la conexión de la cuerda de remolque al paquete de cables. Evita de forma eficaz que la cuerda de remolque sea empujada lateralmente por fuertes fuerzas laterales como el viento. Esto asegura la estabilidad y seguridad de los sistemas relacionados durante el funcionamiento, especialmente en condiciones de viento.
| Elementos | Detalles |
|---|---|
| Nombre del producto | Dispositivo de amortiguación de restricción de viento |
| Número de producto | 03 - D025 - 0096 |
| Proyecto | Programa 0300 |
| Función | Conecta la cuerda de remolque al paquete de cables, evitando que la cuerda de remolque se desvíe por fuertes fuerzas laterales como el viento, y asegurando el funcionamiento estable del sistema en condiciones de viento. |
| Herramientas de instalación | Llave de vaso SW4 (se recomienda UNA llave de brazo largo, ya que los vasos de llave corta estándar no son adecuados y se requiere una versión más larga), llave SW13, Loctite 243. |
| Pasos de instalación |
1. Instale el dispositivo cuando el sistema de farones esté retraído. 2. Fije el dispositivo a la abrazadera de cable inferior con dos grilletes y fije los grilletes con Loctite 243. 3. Monte el dispositivo de amortiguación en el centro (verticalmente) entre las dos abrazaderas de cable en la cuerda de remolque. Introduzca la cuerda de remolque en la ranura y fíjela ligeramente con los tornillos de fijación. La carcasa de plástico se puede girar unos 45° para acceder a los tornillos de fijación. 4. Encontrar el punto de referencia para apretar los tornillos de fijación: Comprobar si la abrazadera puede moverse manualmente en la dirección de la cuerda de remolque. Si puede, apriete ligeramente los tornillos y vuelva al paso de comprobación. Si no es así, compruebe si la abrazadera puede girarse manualmente alrededor del eje de la cuerda de remolque. Si puede, continúe con el siguiente paso; si no, afloje ligeramente los tornillos y vuelva a empezar. Finalmente, apriete los tornillos de fijación 2 ½ vueltas. |
Su función principal es conectar la cuerda de remolque al paquete de cables. Esto evita que la cuerda de remolque se desvíe o sea desplazada por fuerzas laterales intensas, como las ráfagas de viento, asegurando el funcionamiento estable del sistema de grúas.
Se requiere una llave de vaso SW4 (preferiblemente de brazo largo para alcanzar el par de apriete necesario), una llave SW13 y el adhesivo Loctite 243 para asegurar las conexiones roscadas.
La instalación debe llevarse a cabo estrictamente en el momento en que el sistema de festones se encuentre en su posición completamente retraída.
Se debe buscar el punto de referencia asegurándose de que la abrazadera no se mueva manualmente en la dirección de la cuerda de remolque, pero que sí pueda girarse ligeramente alrededor de su eje. Tras esta verificación, los tornillos de fijación deben apretarse exactamente 2 ½ vueltas.
El producto se entrega embalado en una caja de cartón con unas especificaciones de empaque de 50cm * 50cm * 50cm.
Este componente posee una estructura interna de cilindro de pistón con accionamiento de poder hidráulico, clasificado como un cilindro de acción doble estándar.
