Sistema de Prueba de Generador de Impulso de Rayo para Aisladores de Transformadores

Descripción del Producto

Descripción de Producto

Aplicación del Sistema

Este sistema de prueba de generador de tensión de impulso de rayo es principalmente adecuado para la prueba de aisladores, transformadores, interruptores, descargadores (arresters) y boquillas (bushings) con niveles de voltaje ≤ 36 kV de tensión de impulso de rayo de onda completa estándar.

Condiciones de Trabajo

🏔️
Altitud ≤ 2000m
🌡️
Temp. Ambiental: -15ºC ~ 50ºC
💧
Humedad Relativa ≤ 90%
🏢
Instalación: Interior / Móvil
Resistencia a Tierra < 0.5Ω

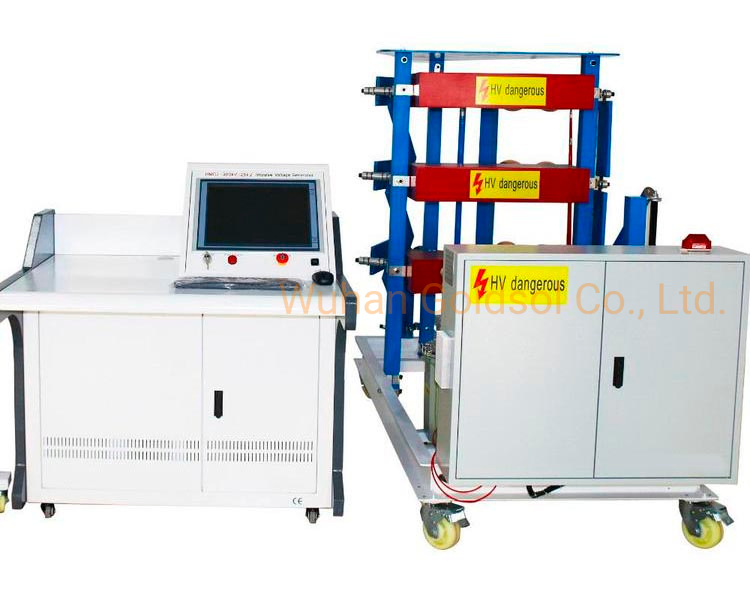

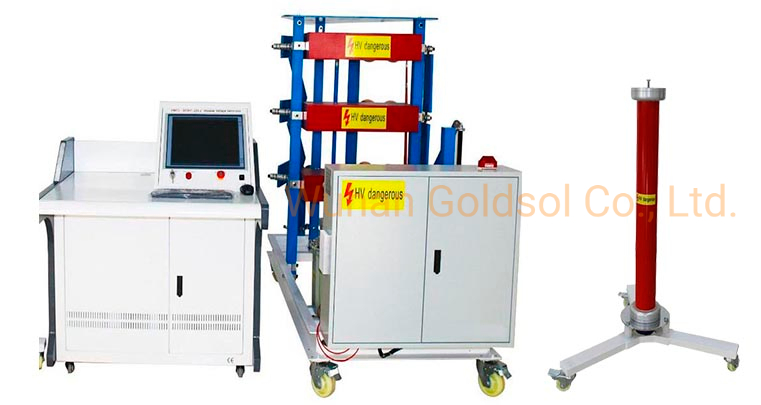

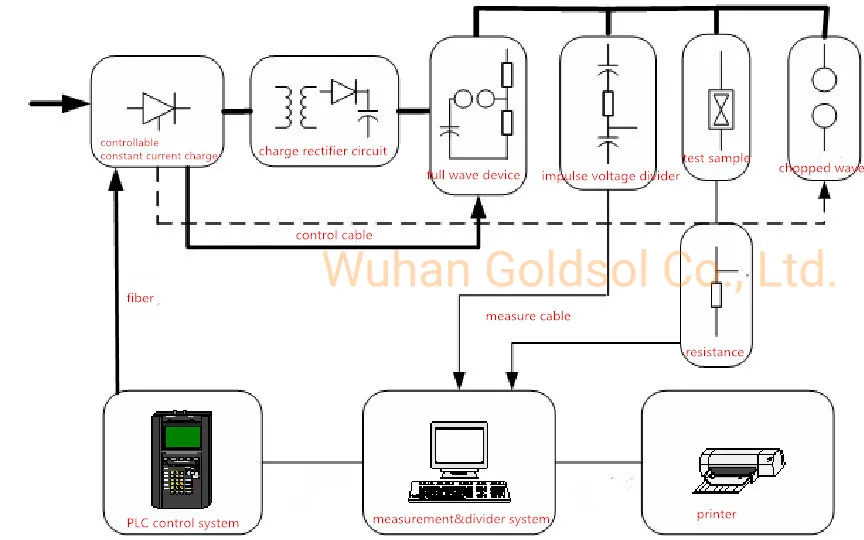

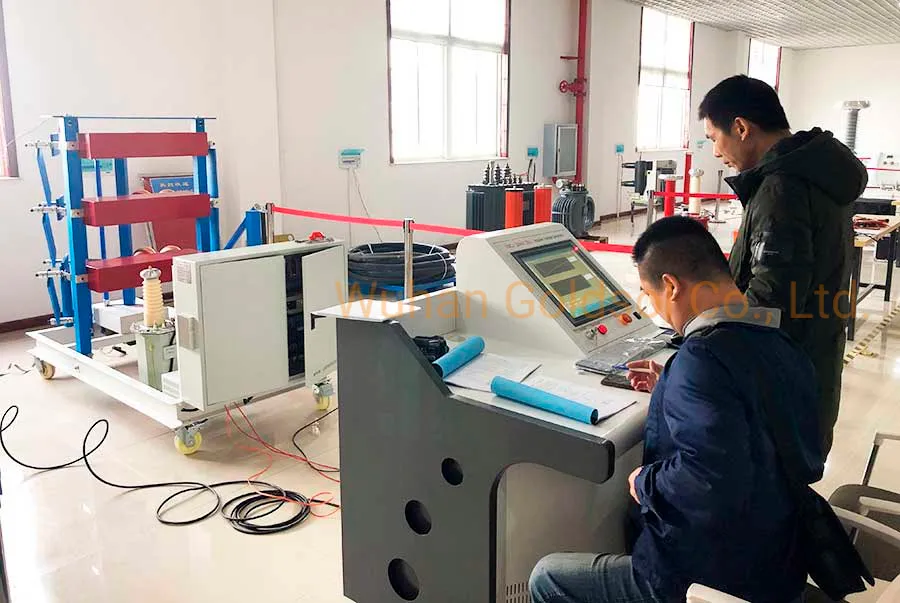

Equipos Incluidos en el Sistema (Modelo: DWCJ-300 KV/15KJ)

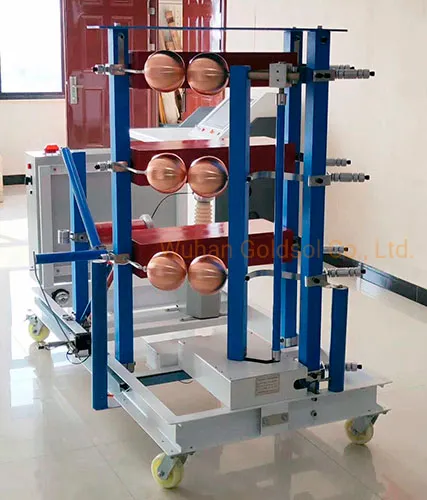

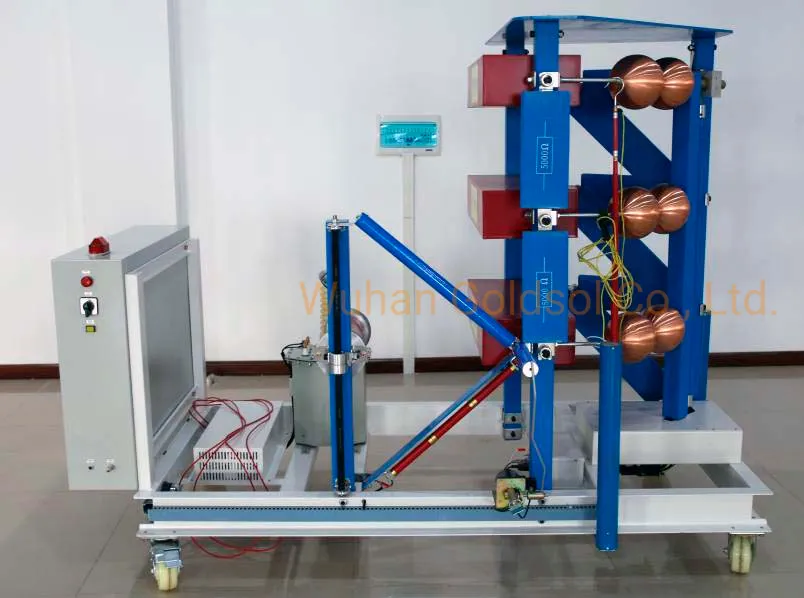

  • Dispositivo de impulso de onda completa de 300KV/15KJ
  • Dispositivo de corte (chopping) de 300kV
  • Divisor de tensión capacitivo de 300KV
  • Transformador rectificador de 100KV/50mA

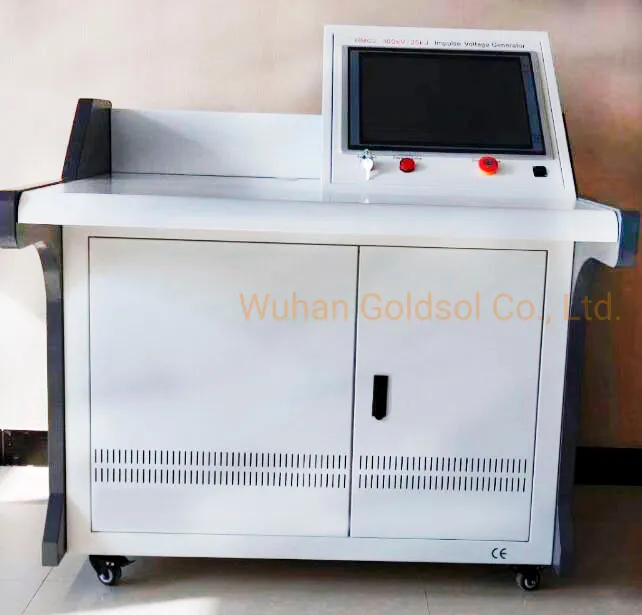

  • Sistema de medición y control (incluye banco de pruebas de tensión de impulso, osciloscopio TDS3012C, voltímetro de pico IPM-24, 1 juego de atenuador, impresora, software de control y medición, etc.)

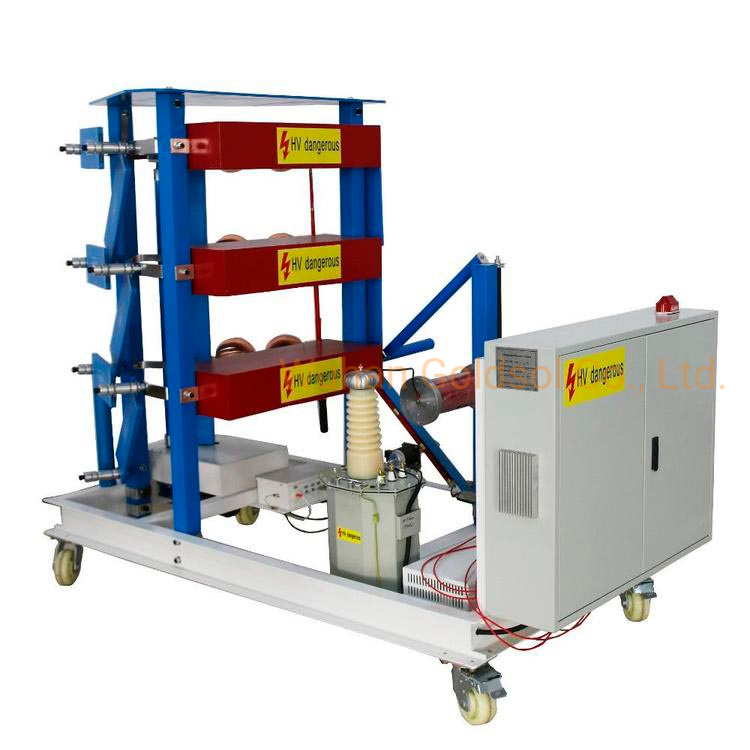

Parámetros Técnicos del Generador de Tensión de Impulso (300kV/15kJ)

No. Parámetro Técnico Especificación / Valor
1 Tensión nominal de impulso de rayo 300kV
2 Capacidad nominal (energía) 15kJ
3 Número de etapas / Capacidad por etapa 3 / 5kJ
4 Capacidad nominal del condensador 1.0μF
5 Tensión por etapa ± 100kV
6 Forma de onda de salida 1,2±30% / 50±20% μS onda completa de tensión de impulso de rayo estándar
7 Amplitud de oscilación en valor pico ≤ 5%
8 Tensión mínima de salida ≤ 10% Un
9 Eficiencia del generador ≥ 90%
10 Rango de activación ≥ 20%
11 Duración de trabajo (>70% Un) Operación continua, carga/descarga cada 90s
12 Duración de trabajo (<70% Un) Operación continua, carga/descarga cada 60s
13 Inestabilidad de la tensión de pico de salida ≤ 1.0%
14 Salida mínima ≤ 10% de la tensión nominal del dispositivo
15 Tasa de fallo en descarga sincrónica < 2%
16 Rango de contacto 10% ~ 100%
17 Dispositivo de corte (chopping) Produce onda de corte de rayo de 2 ~ 6 μs (dispersión menor a 100 ns)
18 Dimensiones de la base 2,5m x 1,7m con ruedas móviles
19 Altura Aproximadamente 1,5 m
20 Peso total Aproximadamente 650 kg

Fuente de Alimentación del Cargador Rectificador

Modelo: LGR-100/50
  • Tensión nominal: Un = 100kV, CC (polaridad positiva o negativa)
  • Corriente nominal: In = 50mA (bajo tensión nominal)
  • Control de tensión: Carga de corriente constante, rango regulable 0~100% Un
  • Conversión de polaridad: Conversión automática de la pila de silicio de alta tensión
  • Voltaje de entrada: 220V, monofásico
  • Frecuencia: 50/60 Hz
  • Capacidad de suministro: 5kVA
  • Accesorios de resistencia: 3 unidades

Divisor de Tensión Capacitivo de Amortiguación Baja

Modelo: 300kV/300pF
  • Tensión nominal: 300kV
  • Capacidad nominal: 300pF
  • Etapa de condensador: 1 etapa
  • Capacitancia por etapa: 300pF
  • Respuesta a onda cuadrada: Tiempo de respuesta parcial < 100 ns, sobreimpulso < 20%
  • Incertidumbre de división: Menos del 1%

Dispositivo para Picar (Opcional)

  • Tensión nominal: 300kV
  • Tipo de brecha de esfera: Ф300mm
  • Modo de retardo de tiempo: 2-6 µs ajustables para activación del pulso de corte
  • Dispersión de onda de corte: Error estándar de tiempo de onda < 0.1µs
  • Cantidad de esferas: 2 piezas
  • Resistencia de onda de corte: 1 pieza

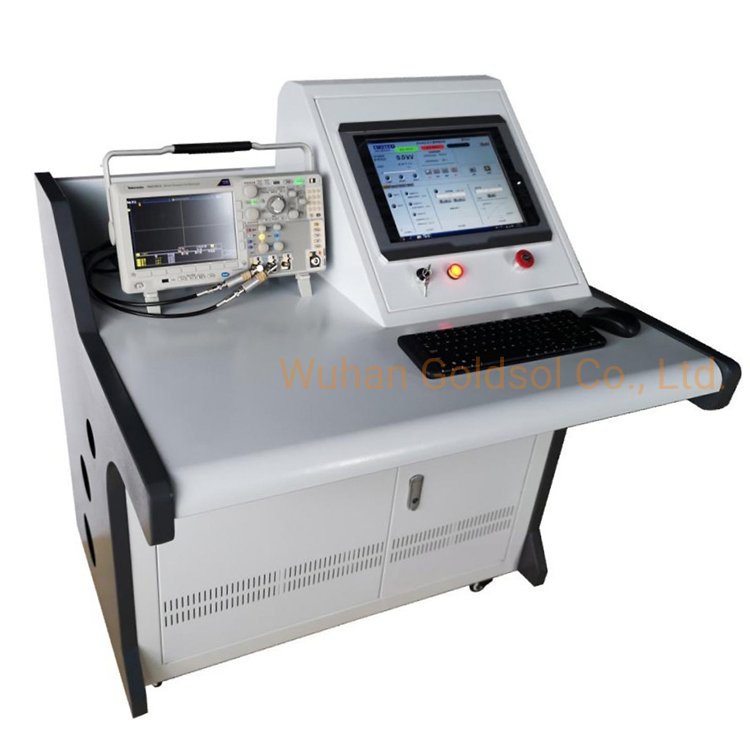

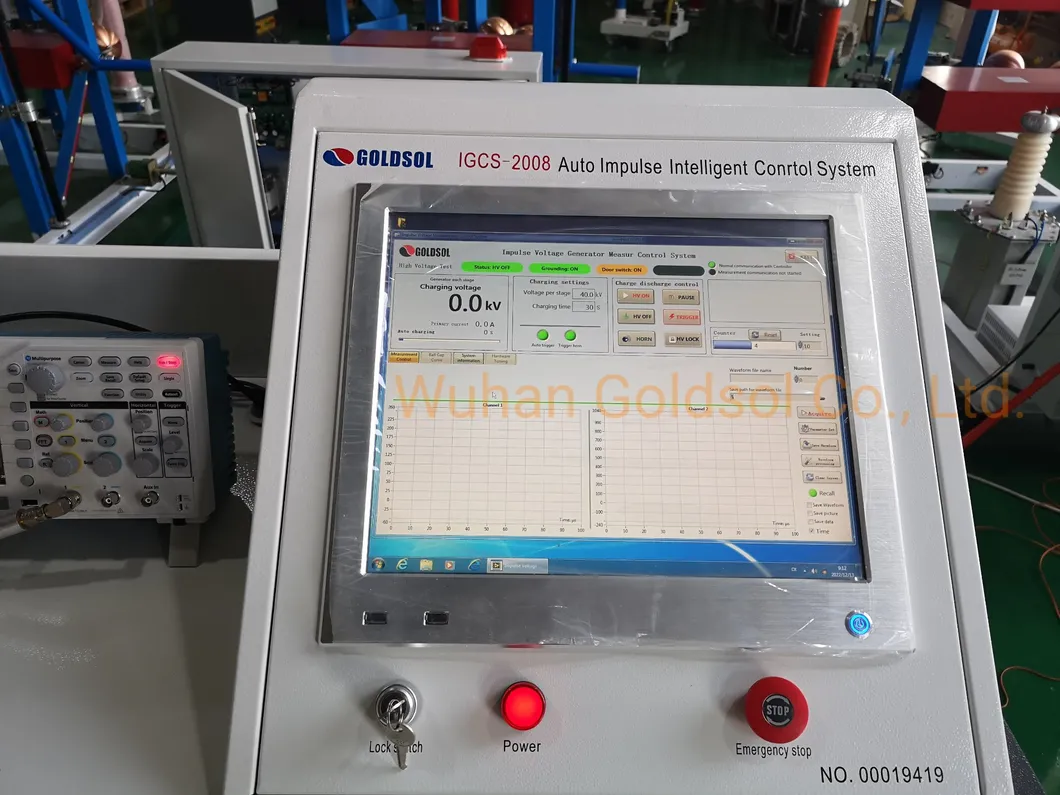

Sistema de Análisis y Control de Señal

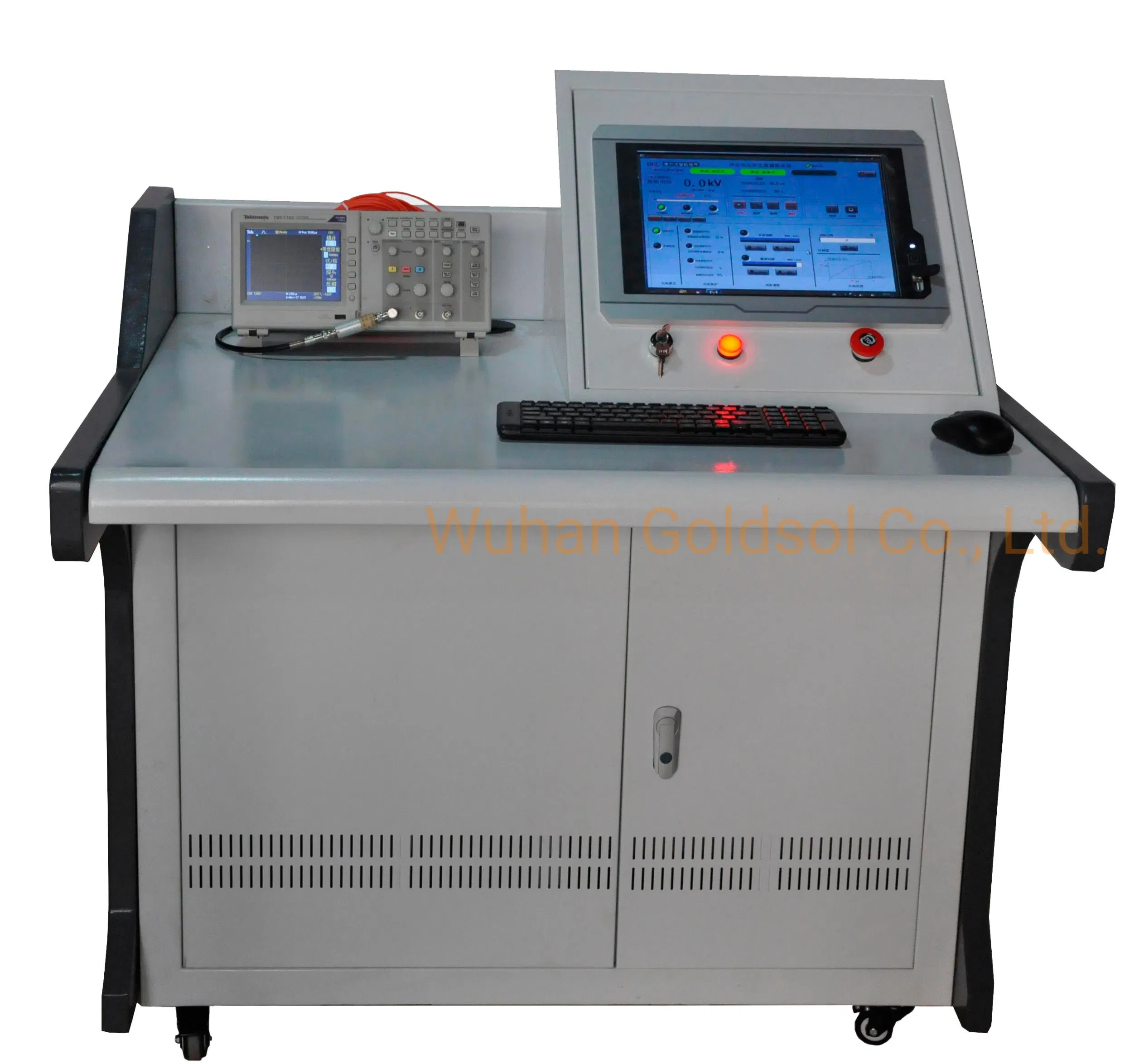

  • Osciloscopio digital: TDS3012C (tasa máx. de muestreo de 1.0GS/s, ancho de banda de 100MHz, resolución de 8 bits, longitud de registro de 2.5K bytes, 2 canales)

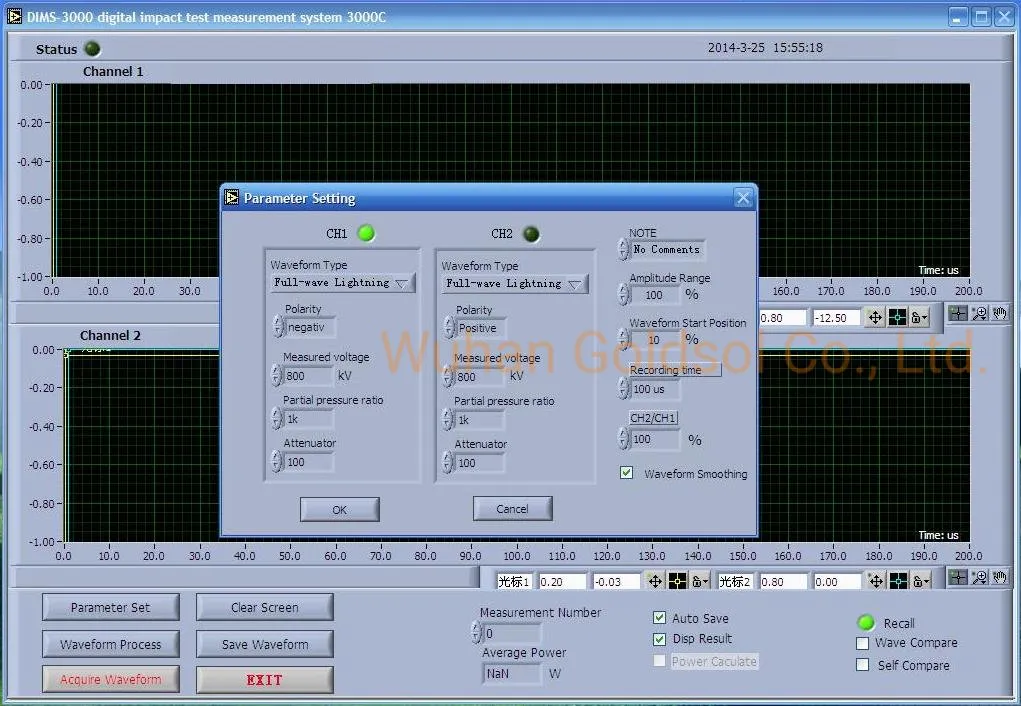

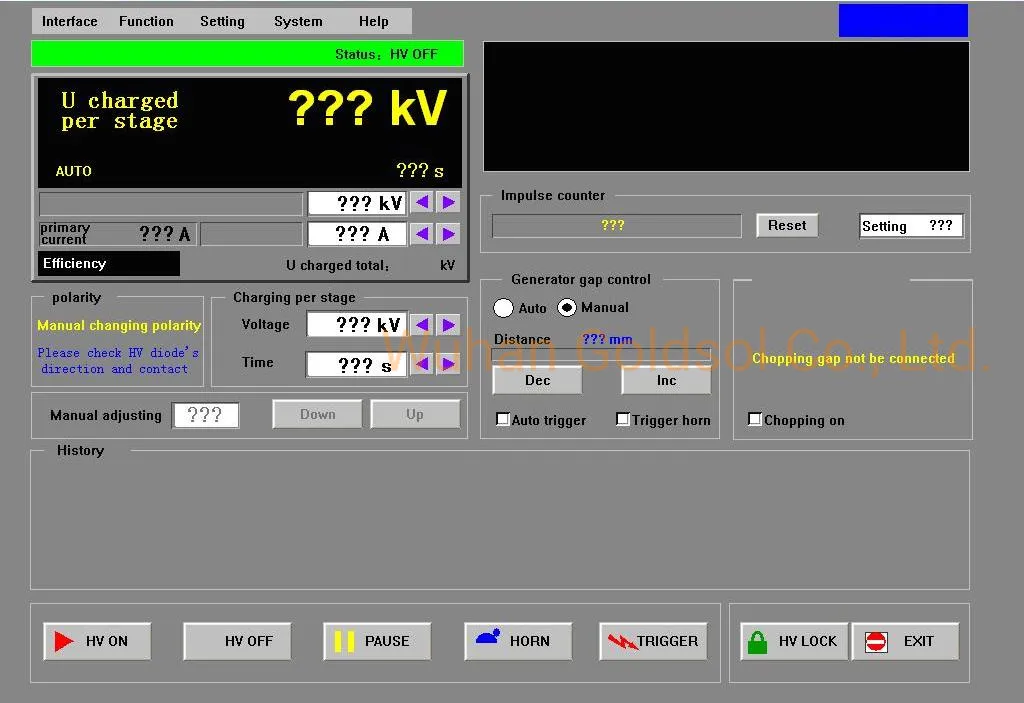

  • Software de prueba de impulso: Cálculo automático y visualización de parámetros de forma de onda, función de comparación, amplificación, almacenamiento e invocación de ondas, y generación automática de informes en formato de imagen

Accesorios Incluidos

  • Atenuador especializado de alto rendimiento (100 veces) - 2 piezas
  • Filtro de aislamiento de diseño de protección contra interferencias
  • Resistencia de cabeza de onda - 3 grupos
  • Resistencia de cola de onda - 3 grupos

Estándares y Normativas de Cumplimiento

  • IEC 60060-1 / IEC 60076-3 / IEC 62271-1 / IEC 62271-200
  • JB/T 9641-1999 (Transformador de prueba)
  • GB 1094-2003 (Transformador de potencia)
  • GB/T 509-1997 (Guía de prueba de transformador)
  • DL/T 596-1996 (Código de prueba preventiva)
  • GB 311.1-1997 (Coordinación de aislamiento)
  • GB/T 16927.1 / GB/T 16927.2 (Tecnología de prueba de alta tensión)
  • ZB F24 001-90 (Medición de tensión de impulso)
  • GB 191 (Embalaje y transporte)
  • JB/T 563 (Condensadores y divisores de tensión)
  • GB 4208 (Nivel de protección de alojamiento)
  • GB 813-89 (Osciloscopios para ensayo de impacto)
  • GB 7449-87 (Guía de impulso en transformadores)
  • JB/T 501 / IEC 60-260-1
  • GB 50150-91 / DL/T 557-94
  • DL/T 848.5-2004 / DL/T 846.1-2003 / DL/T 846.2-2004

Preguntas Frecuentes (FAQ)

❓ ¿Cuál es la aplicación principal de este generador de tensión de impulso?
Este equipo se utiliza para realizar pruebas de tensión de impulso de rayo de onda completa estándar en dispositivos de alta tensión como aisladores, transformadores, interruptores y descargadores con un nivel de voltaje menor o igual a 36 kV.
❓ ¿Qué especificaciones de forma de onda puede generar el sistema?
El sistema genera una onda completa estándar de tensión de impulso de rayo de 1,2±30% / 50±20% μS, con una amplitud de oscilación en el pico inferior o igual al 5%.
❓ ¿Cuáles son los requisitos de instalación del equipo?
El sistema está diseñado para instalación en interiores con chasis móvil. Requiere condiciones de temperatura de -15 ºC a 50 ºC, humedad relativa ≤ 90%, una altitud menor a 2000m y una resistencia de puesta a tierra menor a 0.5Ω.
❓ ¿Qué normas internacionales cumple el sistema de prueba?
El sistema cumple estrictamente con estándares internacionales relevantes como la IEC 60060-1, IEC 60076-3, IEC 62271-1, IEC 62271-200 y normativas nacionales equivalentes.
❓ ¿Cómo se realiza el análisis y registro de los datos de prueba?
Se realiza mediante un osciloscopio digital TDS3012C y un software industrial especializado que calcula automáticamente los parámetros de forma de onda, permite comparar curvas y genera informes en formato de imagen de forma automatizada.
❓ ¿Incluye protección contra sobretensiones y descargas?
Sí, el sistema cuenta con un filtro de aislamiento protector y atenuadores especializados de alto rendimiento de 100 veces, garantizando un funcionamiento estable y la seguridad del operador.
