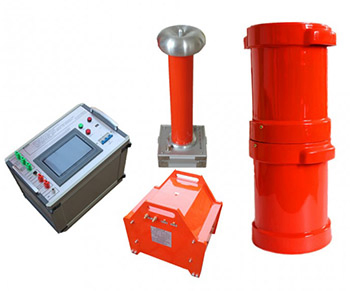

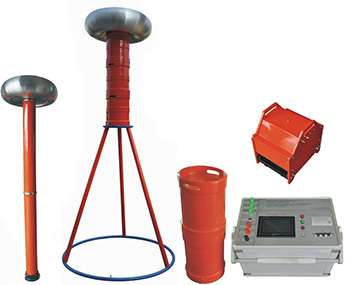

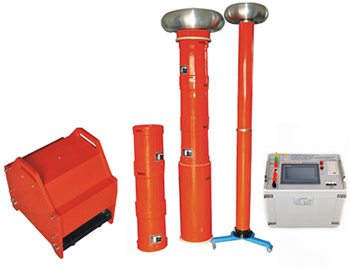

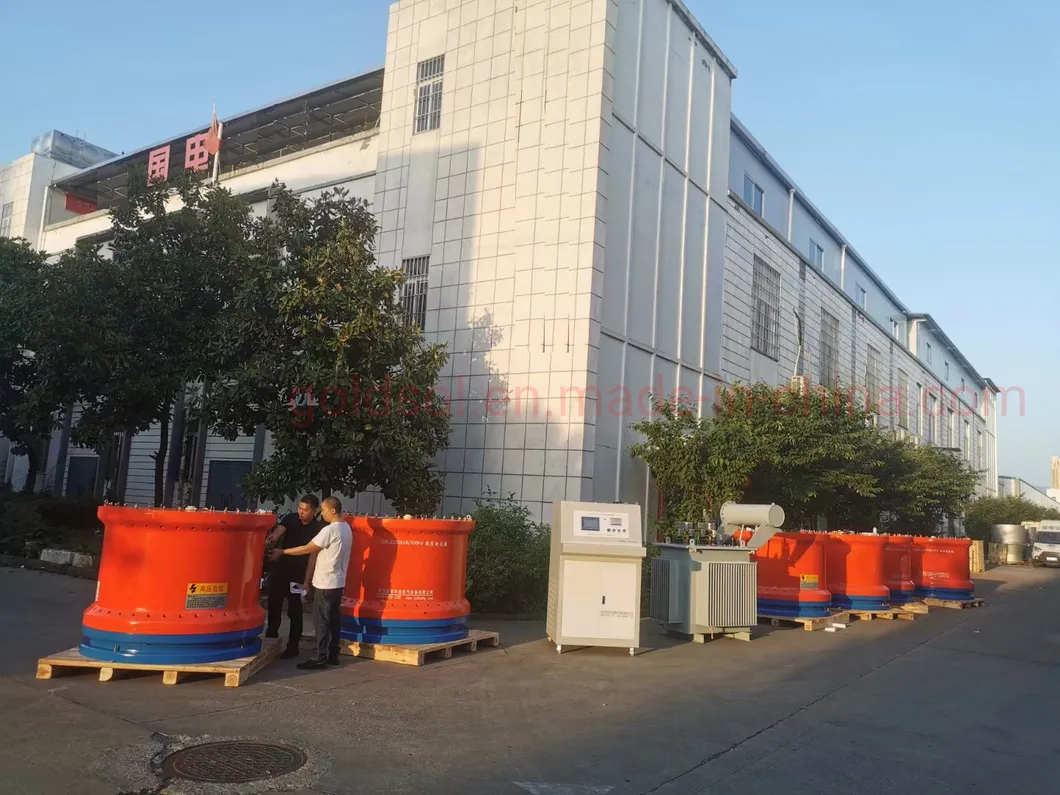

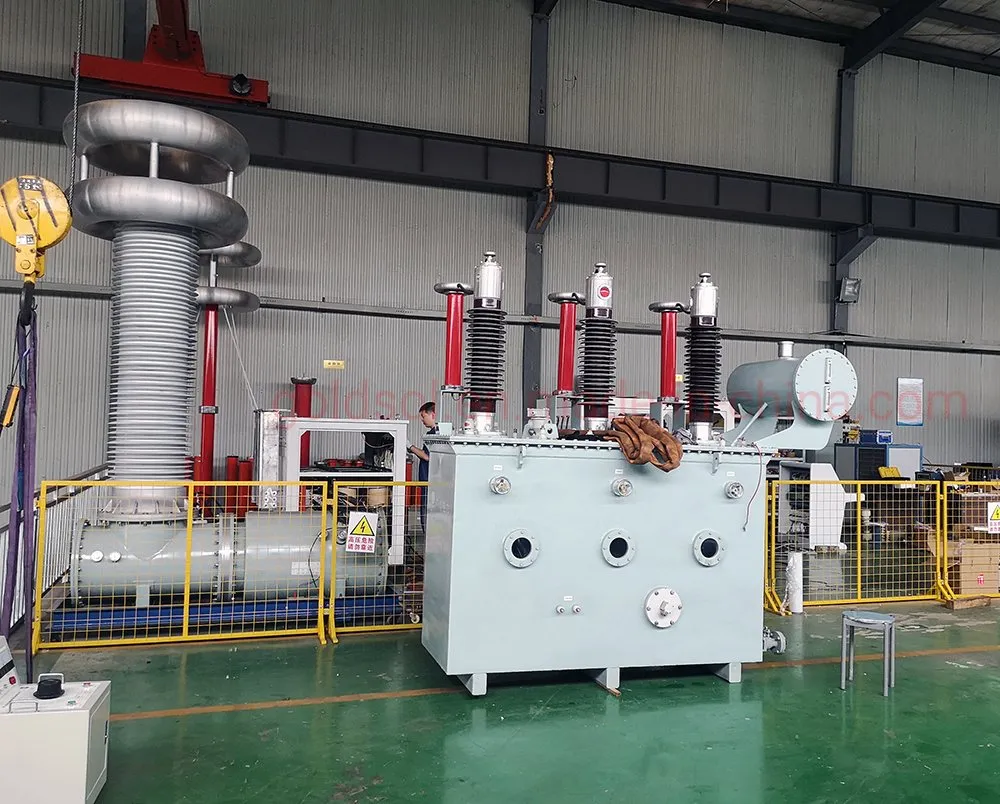

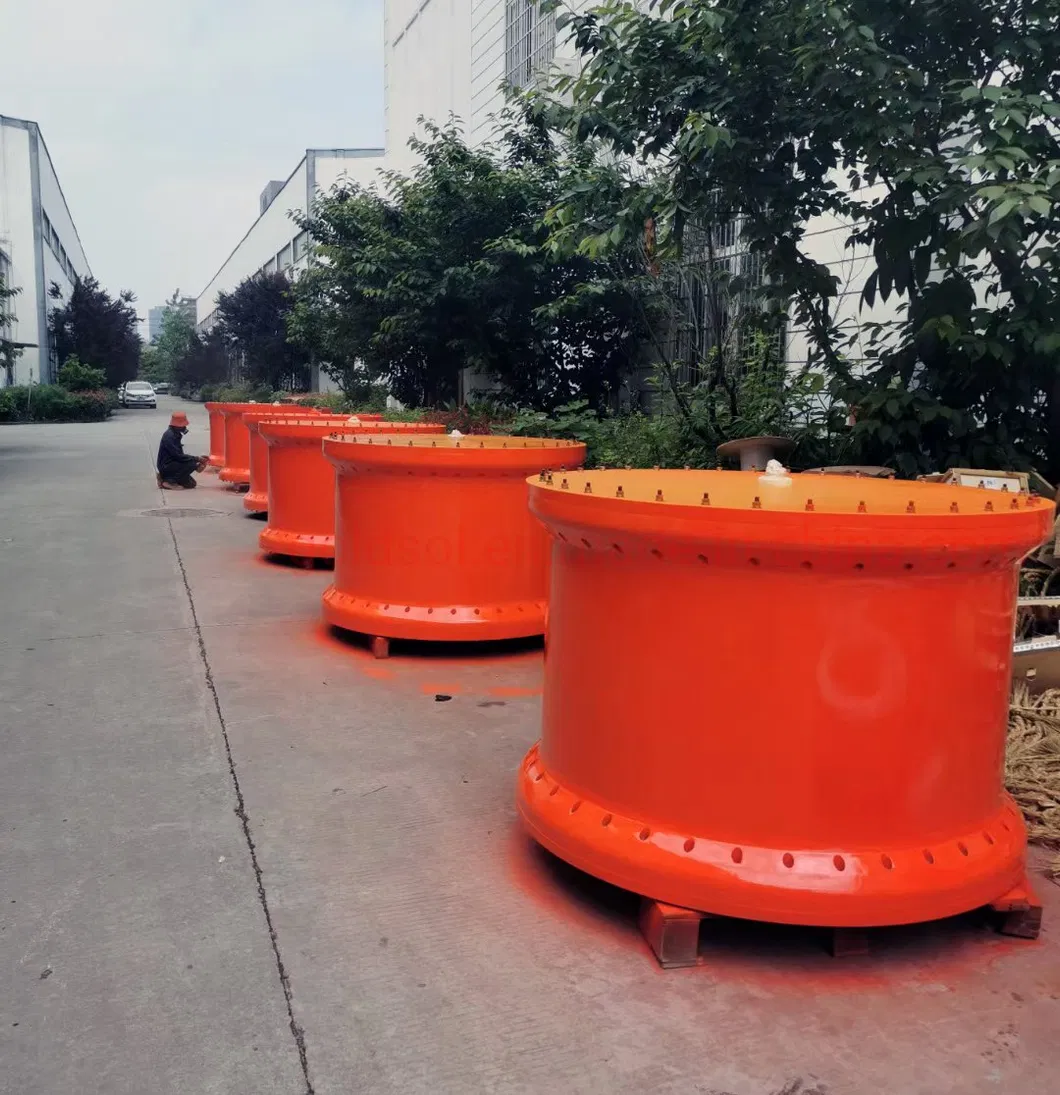

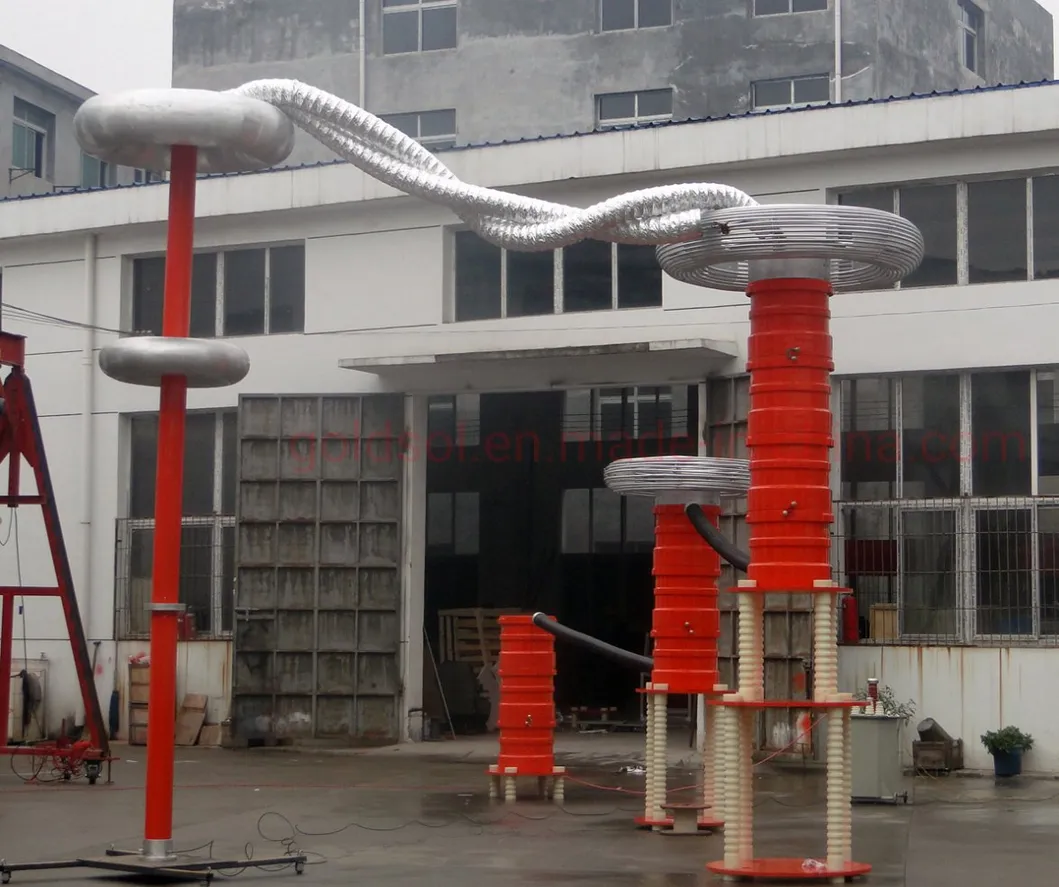

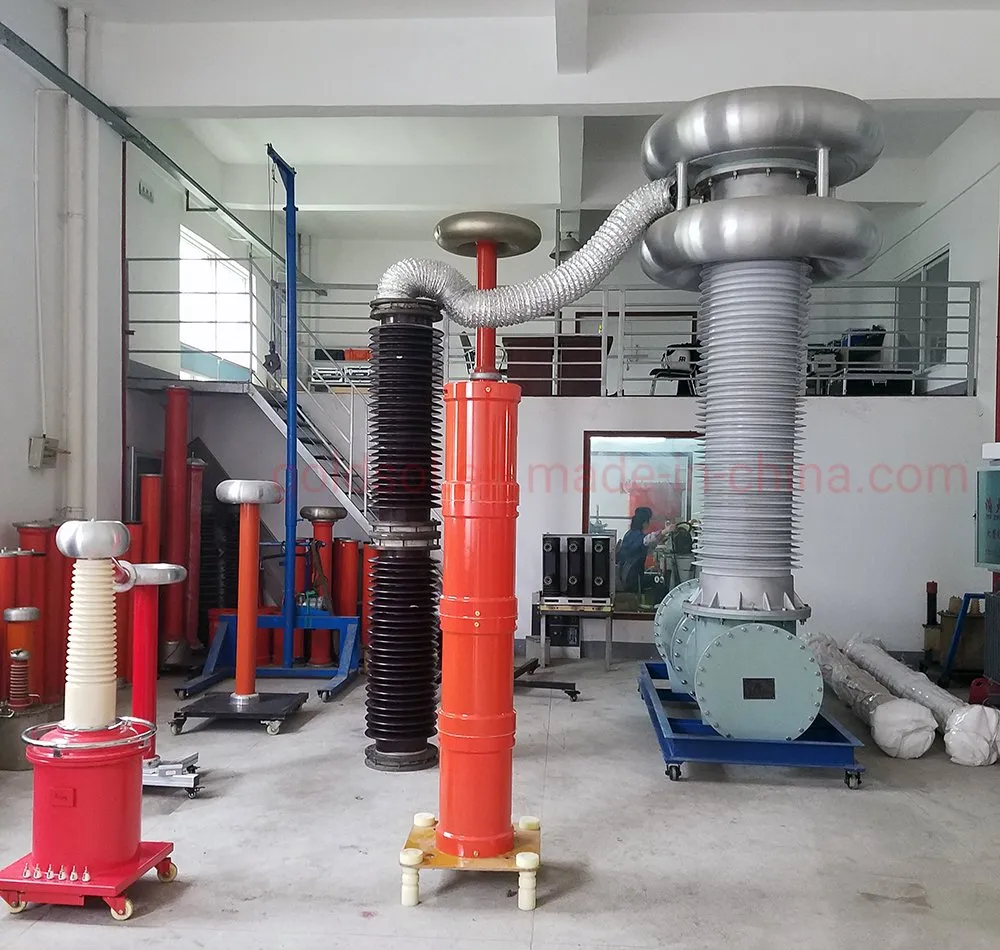

El sistema de prueba resonante de CA de la serie RTSC para cables, transformadores, cuadros eléctricos, aisladores y los SIG se compone de ajuste de potencia de frecuencia/voltaje, transformadores de excitación, reactores y divisor capacitivo. La frecuencia de alimentación puede ser ajustable, lo que hace que el reactor y el condensador bajo prueba entren en resonancia.
Adecuado para operación longitudinal y transversal, especialmente diseñado para la operación y observación en campo.
Soporte de goma de amortiguación especial interno y externo que protege los cuadros de aluminio, mitigando los golpes durante el transporte accidentado. Asegura la estabilidad y confiabilidad a largo plazo del inversor.
Pantalla LCD táctil con interfaz para ratón externo. Muestra tensión de resonancia, frecuencia de prueba, medición de baja presión, corriente, protección contra sobretensión y sobrecorriente, curvas de frecuencia y tensión.
Gran pantalla táctil LCD retroiluminada para configurar frecuencias de inicio y fin, tensión inicial, temporización, ratios de protección contra sobretensión/sobrecorriente y cálculos de inductancia y capacitancia.
Operación mediante pantalla táctil o ratón externo. Admite tres estados de funcionamiento: automático, semi-automático y manual.
Equipado con protección contra sobretensión en alta presión, sobrecorriente en baja presión, desafinación, protección de bobinado a cero y parada de emergencia.
Memoria no volátil para guardar hasta 50 registros de prueba detallados. Cuenta con interfaz USB para imprimir o transferir datos a un ordenador.
Seguimiento automático y estabilización de la tensión de ensayo con una precisión de ajuste de hasta el 1.0%.
Rango de ajuste FM de 30~300Hz (con opciones rápidas de 45~100Hz y 200~300Hz). Resolución de frecuencia de 0.1Hz, equilibrando la precisión con la eficiencia.
El ajuste de frecuencia se divide en ajuste armónico fino, grueso y punto de resonancia automático, garantizando que no ocurra deriva durante el proceso resonante de todo el experimento.
| Modelo no | Principales datos técnicos | Aplicación | La configuración principal |
|---|---|---|---|
| RTSC-44/22 | Tensión de entrada: 220/380V Voltaje de salida: 0-22KV Capacidad: 44KVA |
Cable de 10kV ≤ 1 km (300 mm²) | Fuente FM de 2.5KW (1 juego) Transformador de excitación 2.5KVA (1 juego) Reactores 22kV/1A (2 juegos) Divisor capacitivo 30kV/3000pF (1 juego) |
| RTSC-75/75 | Tensión de entrada: 220/380V Voltaje de salida: 0-75KV Capacidad: 75KVA |
Cable de 10kV ≤ 1,5 km (300 mm²) Cable de 35kV ≤ 400 m (300 mm²) |
Fuente FM de 6kW (1 juego) Transformador de excitación 6kVA (1 juego) Reactores 25kV/1A (3 unidades) Divisor capacitivo 25kV/1000pF (1 unidad) |
| RTSC-88/44 | Tensión de entrada: 220/380V Voltaje de salida: 0-22KV Capacidad: 88KVA |
Cable de 10kV ≤ 2 km (300 mm²) | Fuente FM de 5.5KW (1 juego) Transformador de excitación 6kVA (1 juego) Reactores 44KVA/22kV/2A (2 unidades) Divisor capacitivo 50kV/2500pF (1 unidad) |
| RTSC-132/22 | Tensión de entrada: 220/380V Voltaje de salida: 0-22KV Capacidad: 132KVA |
Cable de 10kV (300 mm²) ≤ 3 km | Fuente FM de 6kW (1 juego) Transformador de excitación 6kVA (1 juego) Reactores 44KVA/22kV/2A (3 unidades) Divisor capacitivo 30kV/3000pF (1 unidad) |
| RTSC-176/22 | Tensión de entrada: 220/380V Voltaje de salida: 0-22KV Capacidad: 176KVA |
Cable de 10kV (300 mm²) ≤ 4 km | Fuente FM de 7.5kW (1 juego) Transformador de excitación 7.5KVA (1 juego) Reactores 44KVA/22kV/2A (4 unidades) Divisor capacitivo 30kV/3000pF (1 unidad) |
| RTSC-220/22 | Tensión de entrada: 220/380V Voltaje de salida: 0-22KV Capacidad: 220KVA |
Cable de 10kV (300 mm²) ≤ 5 km | Fuente FM de 11kW (1 juego) Transformador de excitación 11kVA (1 juego) Reactores 55KVA/22kV (4 unidades) Divisor capacitivo 30kV/3000pF (1 unidad) |
| RTSC-264/22 | Tensión de entrada: 220/380V Voltaje de salida: 0-22KV Capacidad: 264KVA |
Cable de 10kV (300 mm²) ≤ 6 km | Fuente FM de 15kW (1 juego) Transformador de excitación 15kVA (1 juego) Reactores 44KVA/22kV/2A (6 juegos) Divisor capacitivo 30kV/3000pF (1 unidad) |
| RTSC-108/54 | Tensión de entrada: 220/380V Voltaje de salida: 0-54KV Capacidad: 108KVA |
Cable de 10kV (300 mm²) ≤ 2 km Cable de 35kV (300 mm²) ≤ 400m |
Fuente FM de 5.5KW (1 juego) Transformador de excitación 6kVA (1 juego) Reactores 27KVA/27kV/1A (4 juegos) Divisor capacitivo 60kV/3000pF (1 unidad) |
| RTSC-135/54 | Tensión de entrada: 220/380V Voltaje de salida: 0-54KV Capacidad: 135KVA |
Cable de 10kV (300 mm²) ≤ 3 km Cable de 35kV (300 mm²) ≤ 1 km |
Fuente FM de 7.5kW (1 juego) Transformador de excitación 7.5KVA (1 juego) Reactores 33.75KVA/27kV (4 juegos) Divisor capacitivo 60kV/2500pF (1 unidad) |
| RTSC-162/54 | Tensión de entrada: 220/380V Voltaje de salida: 0-54KV Capacidad: 162KVA |
Cable de 10kV (300 mm²) ≤ 3 km Cable de 35kV (300 mm²) ≤ 1 km |
Fuente FM de 11kW (1 juego) Transformador de excitación 11kVA (1 juego) Reactores 40.5KVA/27kV (4 juegos) Divisor capacitivo 60kV/2500pF (1 unidad) |
| RTSC-270/54 | Tensión de entrada: 220/380V Voltaje de salida: 0-54KV Capacidad: 270KVA |
Cable de 10kV (300 mm²) ≤ 5 km Cable de 35kV (300 mm²) ≤ 2 km |
Fuente FM de 15kW (1 juego) Transformador de excitación 15kVA (1 juego) Reactores 27KVA/27kV (4 juegos) Divisor capacitivo 60kV/3000pF (1 unidad) |
| RTSC-324/54 | Tensión de entrada: 220/380V Voltaje de salida: 0-54KV Capacidad: 324KVA |
Cable de 10kV (300 mm²) ≤ 6 km Cable de 35kV (300 mm²) ≤ 2.5 km |
Fuente FM de 18.5kW (1 juego) Transformador de excitación 18.5kVA (1 juego) Reactores 54KVA/27kV/2A (6 juegos) Divisor capacitivo 60kV/2500pF (1 unidad) |
| RTSC-330/60 | Tensión de entrada: 220/380V Voltaje de salida: 0-60KV Capacidad: 330KVA |
Cable de 10kV (300 mm²) ≤ 8 km Cable de 35kV (300 mm²) ≤ 2.5 km Cuadros eléctricos y transformadores 10-35kV |
Fuente FM de 15kW (1 juego) Transformador de excitación 15kVA (1 juego) Reactores 22kV/2.5A (6 juegos) Divisor capacitivo 60kV (1 unidad) |
| RTSC-108/108 | Tensión de entrada: 220/380V Voltaje de salida: 0-108KV Capacidad: 108KVA |
Cable de 10kV (300 mm²) ≤ 2 km Cable de 35kV (300 mm²) ≤ 0.5 km Sistemas de distribución y transformadores 10-35kV |
Fuente FM de 5.5KW (1 juego) Transformador de excitación 6kVA (1 juego) Reactores 27kVA/27KV (4 unidades) Divisor capacitivo 110kV/1500pF (1 unidad) |
| RTSC-135/108 | Tensión de entrada: 220/380V Voltaje de salida: 0-108KV Capacidad: 135KVA |
Cable de 10kV (300 mm²) ≤ 3 km Cable de 35kV (300 mm²) ≤ 1 km Sistemas de distribución y transformadores 10-35kV |
Fuente FM de 7.5kW (1 juego) Transformador de excitación 7.5KVA (1 juego) Reactores 33.75kVA/27KV (4 unidades) Divisor capacitivo 110kV/1500pF (1 unidad) |
| RTSC-162/108 | Tensión de entrada: 220/380V Voltaje de salida: 0-108KV Capacidad: 162KVA |
Cable de 10kV (300 mm²) ≤ 3 km Cable de 35kV (300 mm²) ≤ 1.2 km Sistemas de distribución y transformadores 10-35kV |
Fuente FM de 11kW (1 juego) Transformador de excitación 11kVA (1 juego) Reactores 40.5kVA/27KV (4 unidades) Divisor capacitivo 110kV/1500pF (1 unidad) |
| RTSC-216/108 | Tensión de entrada: 220/380V Voltaje de salida: 0-108KV Capacidad: 216KVA |
Cable de 10kV (300 mm²) ≤ 4 km Cable de 35kV (300 mm²) ≤ 1.6 km Sistemas de distribución y transformadores 10-35kV |
Fuente FM de 11kW (1 juego) Transformador de excitación 11kVA (1 juego) Reactores 54kVA/27KV (4 unidades) Divisor capacitivo 110kV/1500pF (1 unidad) |
| RTSC-270/108 | Tensión de entrada: 220/380V Voltaje de salida: 0-108KV Capacidad: 270KVA |
Cable de 10kV (300 mm²) ≤ 5 km Cable de 35kV (300 mm²) ≤ 2 km Sistemas de distribución y transformadores 10-35kV |
Fuente FM de 15kW (1 juego) Transformador de excitación 15kVA (1 juego) Reactores 67.5kVA/27KV (4 unidades) Divisor capacitivo 110kV/1500pF (1 unidad) |
| RTSC-324/108 | Tensión de entrada: 220/380V Voltaje de salida: 0-108KV Capacidad: 324KVA |
Cable de 10kV (300 mm²) ≤ 6 km Cable de 35kV (300 mm²) ≤ 2.5 km Sistemas de distribución y transformadores 10-35kV |
Fuente FM de 18.5kW (1 juego) Transformador de excitación 18.5kVA (1 juego) Reactores 54kVA/27KV (6 unidades) Divisor capacitivo 110kV/1500pF (1 unidad) |
| RTSC-405/108 | Tensión de entrada: 220/380V Voltaje de salida: 0-108KV Capacidad: 405KVA |
Cable de 10kV (300 mm²) ≤ 8 km Cable de 35kV (300 mm²) ≤ 3 km Sistemas de distribución y transformadores 10-35kV |
Fuente FM de 22kW (1 juego) Transformador de excitación 22kVA (1 juego) Reactores 67.5kVA/27KV (6 unidades) Divisor capacitivo 110kV/1500pF (1 unidad) |
| RTSC-640/130 | Tensión de entrada: 220/380V Voltaje de salida: 0-130KV Capacidad: 640KVA |
Cable de 10kV (300 mm²) ≤ 10 km Cable de 35kV (300 mm²) ≤ 4 km Cable de 110kV ≤ 1 km (400 mm²) GIS de 35-110kV |
Fuente FM de 25kW (1 juego) Transformador de excitación 25kVA (1 juego) Reactores 32kV/2.5A (8 juegos) Divisor capacitivo 130kV (1 unidad) |
| RTSC-160/160 | Tensión de entrada: 220/380V Voltaje de salida: 0-160KV Capacidad: 160KVA |
Transformador principal de 110kV con aislamiento total | Fuente FM de 11kW (1 juego) Transformador de excitación 11kVA (1 juego) Reactores 40 KVA/40KV/1A (4 unidades) Divisor capacitivo 160kV/1000pF (1 unidad) |
| RTSC-216/216 | Tensión de entrada: 220/380V Voltaje de salida: 0-216KV Capacidad: 216KVA |
Transformador principal de 110kV con aislamiento total; GIS; Cable de 10kV (300 mm²) ≤ 3 km Cable de 35kV (300 mm²) ≤ 1 km |
Fuente FM de 11kW (1 juego) Transformador de excitación 11kVA (1 juego) Reactores 36KVA/36KV/1A (6 unidades) Divisor capacitivo 220kV/1000pF (1 unidad) |
| RTSC-324/216 | Tensión de entrada: 220/380V Voltaje de salida: 0-216KV Capacidad: 324KVA |
Transformador principal de 110kV con aislamiento total; GIS; Cable de 10kV (300 mm²) ≤ 4 km Cable de 35kV (300 mm²) ≤ 2 km |
Fuente FM de 15kW (1 juego) Transformador de excitación 15kVA (1 juego) Reactores 54KVA/36KV (6 unidades) Divisor capacitivo 220kV/1000pF (1 unidad) |
| RTSC-270/270 | Tensión de entrada: 220/380V Voltaje de salida: 0-270KV Capacidad: 270KVA |
Sistemas de 110kV; GIS de 132KV; Cable de 35kV (300 mm²) ≤ 1 km |
Fuente FM de 15kW (1 juego) Transformador de excitación 15kVA (1 juego) Reactores 45KVA/45 KV/1A (6 unidades) Divisor capacitivo 270kV/500pF (1 unidad) |
| RTSC-324/270 | Tensión de entrada: 220/380V Voltaje de salida: 0-270KV Capacidad: 270KVA |
Sistemas de 110kV; GIS de 132KV; Cable de 35kV (300 mm²) ≤ 1.5 km |
Fuente FM de 18.5kW (1 juego) Transformador de excitación 18.5kVA (1 juego) Reactores 54KVA/45KV (6 unidades) Divisor capacitivo 270kV/500pF (1 unidad) |
| RTSC-405/270 | Tensión de entrada: 220/380V Voltaje de salida: 0-270KV Capacidad: 405KVA |
Sistemas de 110kV; GIS de 132KV; Cable de 35kV (300 mm²) ≤ 2 km |
Fuente FM de 22kW (1 juego) Transformador de excitación 22kVA (1 juego) Reactores 67.5KVA/45KV (6 unidades) Divisor capacitivo 270kV/500pF (1 unidad) |
| RTSC-540/270 | Tensión de entrada: 220/380V Voltaje de salida: 0-270KV Capacidad: 540KVA |
Sistemas de 110kV; GIS de 132KV; Cable de 35kV (300 mm²) ≤ 2 km Cable de 110kV (300 mm²) ≤ 0.5 km |
Fuente FM de 30kW (1 juego) Transformador de excitación 30kVA (1 juego) Reactores 90KVA/35KV (6 unidades) Divisor capacitivo 270kV/500pF (1 unidad) |
| RTSC-648/270 | Tensión de entrada: 220/380V Voltaje de salida: 0-270KV Capacidad: 648KVA |
Sistemas de 110kV; GIS de 132KV; Cable de 35kV (300 mm²) ≤ 4 km Cable de 110kV (300 mm²) ≤ 2 km |
Fuente FM de 30kW (1 juego) Transformador de excitación 30kVA (1 juego) Reactores 81KVA/45 KV/1A (8 unidades) Divisor capacitivo 270kV/500pF (1 unidad) |
| RTSC-675/270 | Tensión de entrada: 220/380V Voltaje de salida: 0-270KV Capacidad: 675KVA |
Sistemas de 110kV; GIS de 132KV; Cable de 35kV (300 mm²) ≤ 5 km Cable de 110kV (300 mm²) ≤ 2 km |
Fuente FM de 37kW (1 juego) Transformador de excitación 37kVA (1 juego) Reactores 67.5KVA/27KV (10 unidades) Divisor capacitivo 270kV/1000pF (1 unidad) |
| RTSC-810/270 | Tensión de entrada: 220/380V Voltaje de salida: 0-270KV Capacidad: 810KVA |
Sistemas de 110kV; GIS de 132KV; Cable de 35kV (300 mm²) ≤ 6 km |
Fuente FM de 37kW (1 juego) Transformador de excitación 37kVA (1 juego) Reactores 81KVA/27KV (10 unidades) Divisor capacitivo 270kV/1000pF (1 unidad) |
| RTSC-400/400 | Tensión de entrada: 220/380V Voltaje de salida: 0-400KV Capacidad: 400KVA |
Transformadores y GIS de 110/132KV; Transformadores y GIS de 220kV |
Fuente FM de 22kW (1 juego) Transformador de excitación 22kVA (1 juego) Reactores 50KVA/50KV/1A (8 unidades) Divisor capacitivo 400kV/300pF (1 unidad) |
| RTSC-800/400 | Tensión de entrada: 220/380V Voltaje de salida: 0-400KV Capacidad: 800KVA |
Transformadores y GIS de 110/132KV; Transformadores y GIS de 220kV |
Fuente FM de 30kW (1 juego) Transformador de excitación 30kVA (1 juego) Reactores 80KVA/40KV/2A (10 unidades) Divisor capacitivo 400kV/300pF (1 unidad) |
| RTSC-500/500 | Tensión de entrada: 220/380V Voltaje de salida: 0-500KV Capacidad: 500KVA |
Transformadores y GIS de 220kV; Sistemas de 220KV |
Fuente FM de 20kW (1 juego) Transformador de excitación 20kVA (1 juego) Reactores 50KVA/50KV/1A (10 unidades) Divisor capacitivo 500kV/500pF (1 unidad) |
| RTSC-750/500 | Tensión de entrada: 220/380V Voltaje de salida: 0-500KV Capacidad: 750KVA |
Transformadores y GIS de 220kV; Sistemas de 220KV |
Fuente FM de 37kW (1 juego) Transformador de excitación 37kVA (1 juego) Reactores 75KVA/50KV/1.5A (10 unidades) Divisor capacitivo 500kV/500pF (1 unidad) |
| RTSC-1000/500 | Tensión de entrada: 220/380V Voltaje de salida: 0-500KV Capacidad: 1000KVA |
Transformadores y GIS de 220kV; Sistemas de 220KV |
Fuente FM de 37kW (1 juego) Transformador de excitación 37kVA (1 juego) Reactores 100 KVA/50KV/2A (10 unidades) Divisor capacitivo 500kV/500pF (1 unidad) |
| RTSC-1950/520 | Tensión de entrada: 220/380V Voltaje de salida: 0-520KV Capacidad: 1950KVA |
Cable de 110kV ≤ 2.5 Km; GIS de 220kv; Cuadros eléctricos de 110kV, transformadores |
Fuente FM de 100kW (1 juego) Transformador de excitación 100 kVA (1 juego) Reactores 130kV/3.75A (4 juegos) Divisor capacitivo 520kV (1 unidad) |
| RTSC-3250/520 | Tensión de entrada: 220/380V Voltaje de salida: 0-520KV Capacidad: 3250KVA |
Cable de 110kV ≤ 5 km; Sistemas de distribución 110kV/220kV; GIS; Transformadores |
Fuente FM de 150kW (1 juego) Transformador de excitación 150kVA (1 juego) Reactores 130kV/6.25A (4 juegos) Divisor capacitivo 520kV (1 unidad) |
| RTSC-6500/520 | Tensión de entrada: 220/380V Voltaje de salida: 0-520KV Capacidad: 6500KVA |
Cable de 110kV ≤ 10km; Sistemas de distribución 110kV/220kV; GIS; Transformadores |
Fuente FM de 300kW (1 juego) Transformador de excitación 300kVA (1 juego) Reactores 130kV/12.5A (4 juegos) Divisor capacitivo 520kV (1 unidad) |
| RTSC-600/600 | Tensión de entrada: 220/380V Voltaje de salida: 0-600KV Capacidad: 600KVA |
Sistemas de distribución 35kV - 220kV; GIS; Transformadores, aislantes. Cable de 110kV (300 mm²) ≤ 0.8 km Cable de 220kV (300 mm²) ≤ 2 km |
Fuente FM de 30kW (1 juego) Transformador de excitación 30kVA (1 juego) Reactores 60KVA/60KV (10 unidades) Divisor capacitivo 600kV (1 unidad) |
| RTSC-800/800 | Tensión de entrada: 220/380V Voltaje de salida: 0-800KV Capacidad: 800KVA |
Sistemas de distribución 35kV - 500kV; GIS; Transformadores, aislantes. Cable de 110kV (300 mm²) ≤ 0.8 km Cable de 220kV (300 mm²) ≤ 0.5 km |
Fuente FM de 40kW (1 juego) Transformador de excitación 40kVA (1 juego) Reactores 80 kVA/80KV (10 unidades) Divisor capacitivo 800kV (1 unidad) |
| RTSC-4000/800 | Tensión de entrada: 220/380V Voltaje de salida: 0-800KV Capacidad: 4000KVA |
Cuadros eléctricos de 500kV; GIS; Transformadores, aislantes. Cable de 110kV (630 mm²) ≤ 3 km Cable de 220kV (630 mm²) ≤ 1.2 km |

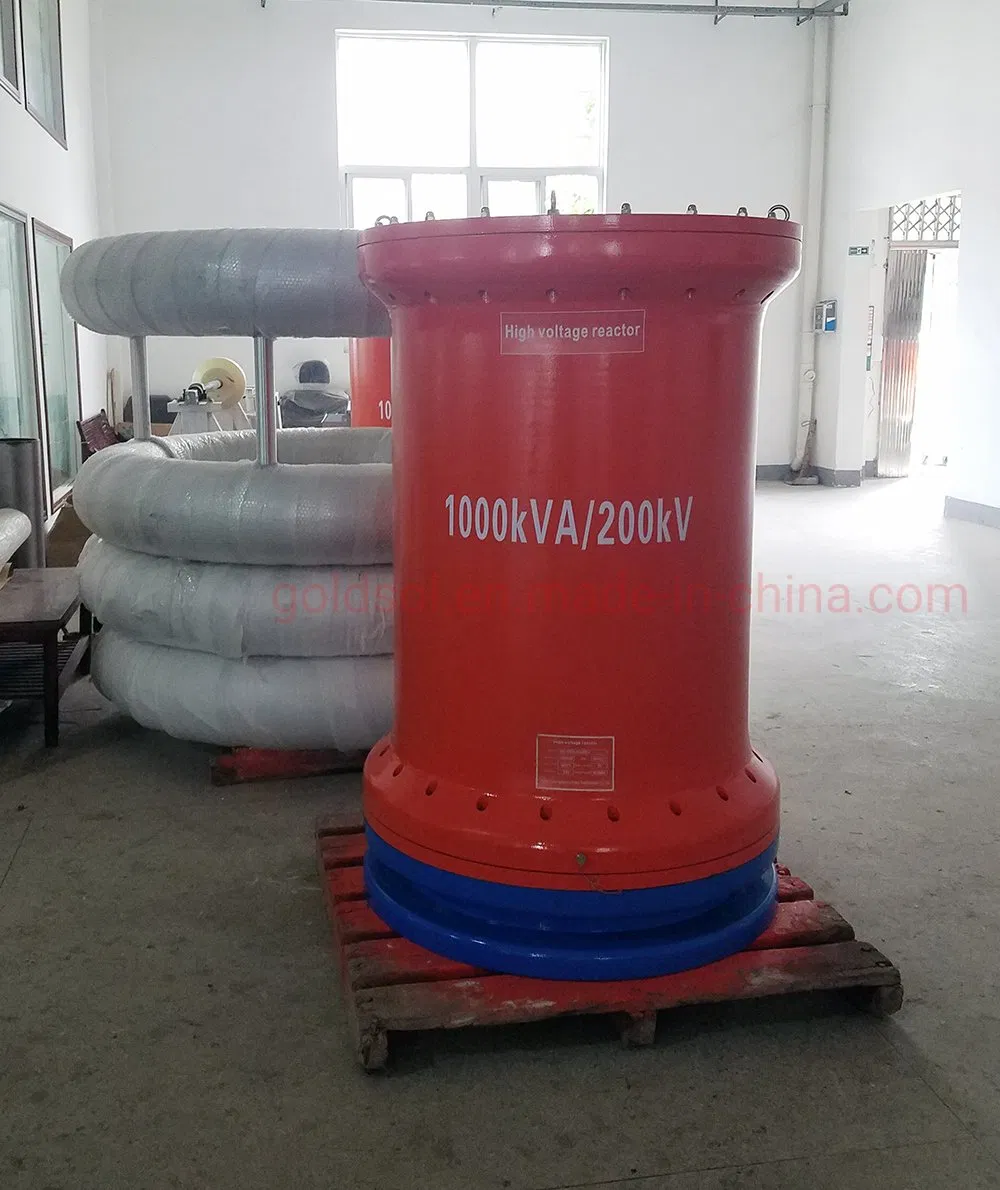

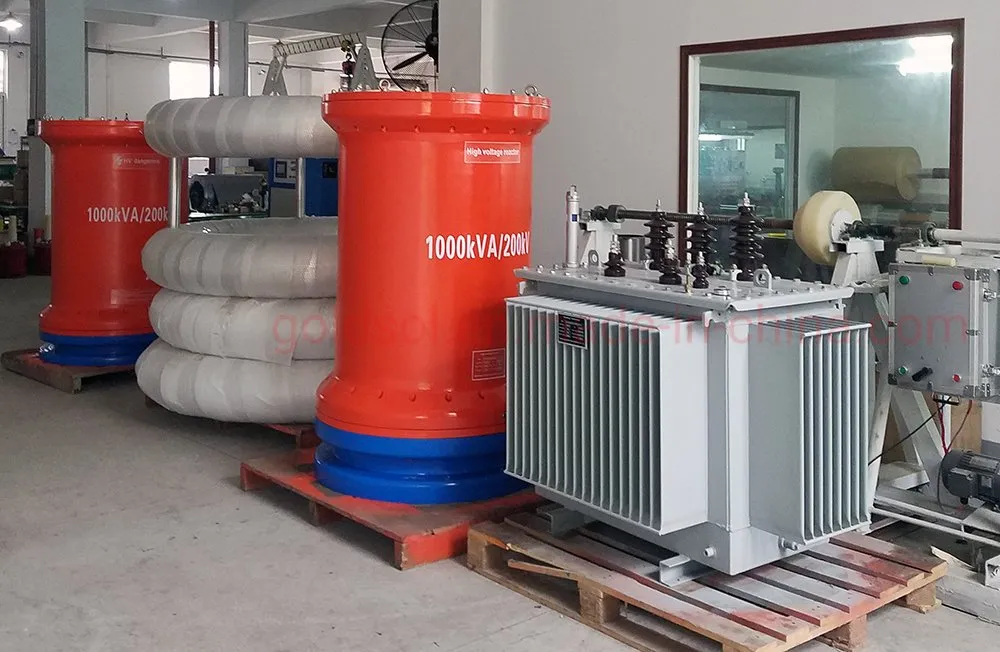

Fuente FM de 200kW (1 juego) Transformador de excitación 200kVA (1 juego) Reactores 1000kVA/200KV (4 unidades) Divisor capacitivo 800kV/750pF (1 unidad) |
| - Los parámetros de prueba pueden ser personalizados según las necesidades del comprador. | |||

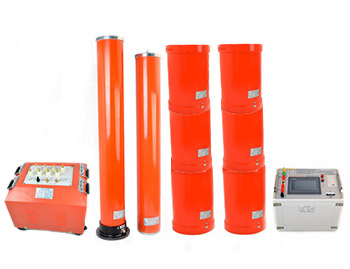

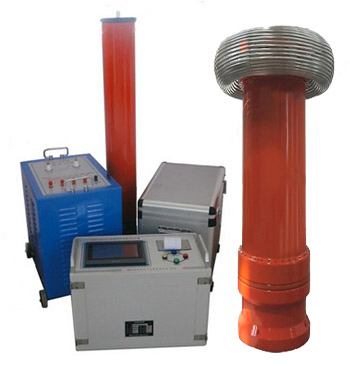

| Sr no | Descripción | La cantidad | Unidad |
|---|---|---|---|
| 1 | Controller | 1 | Pc |
| 2 | Transformador de excitación | 1 | Pc |
| 3 | Reactor | Las normas | Pc |
| 4 | Divisor de HV | 1 | Pc |
| 5 | Soporte de aislamiento | 1 | Establecer |
| 6 | Los cables de conexión | 1 | Establecer |
¿Para qué aplicaciones está diseñado el sistema de prueba resonante RTSC?
Está diseñado para realizar pruebas de resonancia de CA en cables de alta tensión, transformadores de potencia, cuadros eléctricos, aisladores y sistemas de subestaciones aisladas por gas (SIG/GIS).
¿Qué componentes forman la estructura principal del equipo?

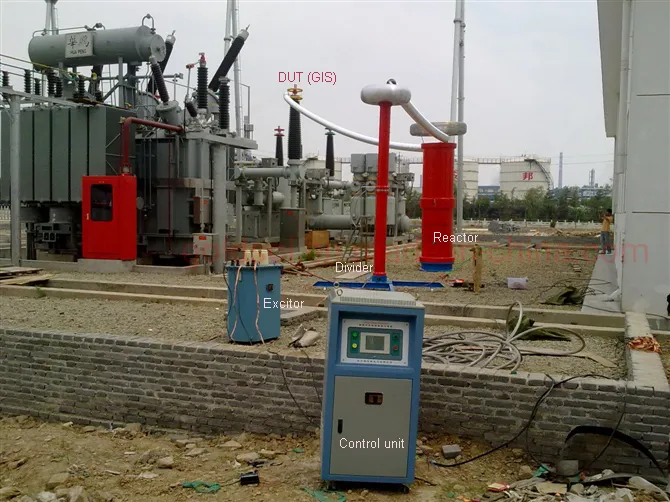

El sistema está integrado por una fuente de alimentación de frecuencia y voltaje variable (controlador), un transformador de excitación, múltiples reactores y un divisor capacitivo de alta tensión.
¿Cómo se protege el sistema contra impactos físicos durante el transporte?
Cuenta con soportes especiales de goma amortiguadora tanto internos como externos instalados en los cuadros de aluminio para reducir significativamente la vibración del transporte terrestre.
¿Admite el sistema RTSC configuraciones y pruebas automatizadas?
Sí, dispone de tres modos de operación: automático, semiautomático y manual, permitiendo un ajuste y seguimiento de tensión automatizado con precisión del 1.0%.
¿Cuáles son las condiciones ambientales recomendadas para su funcionamiento?
El rango operativo óptimo de temperatura ambiente es de -15°C a +45°C, con una humedad relativa no mayor al 90% HR y a altitudes de instalación de hasta 2500 metros sobre el nivel del mar.
¿Qué opciones de exportación y visualización de datos ofrece el dispositivo?
El controlador dispone de una pantalla LCD táctil intuitiva, memoria interna para guardar hasta 50 registros y puertos USB para conectar memorias o impresoras externas.
