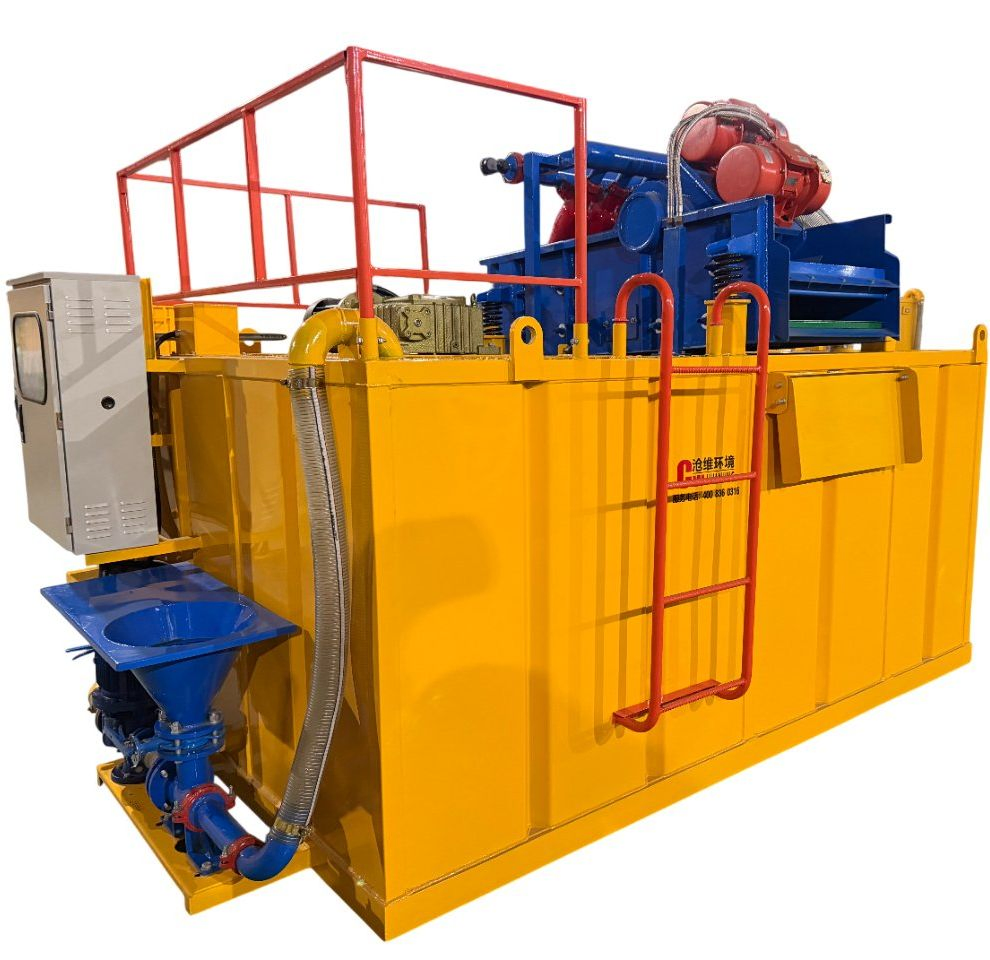

CW-NX25060460 mezcla y reciclaje todo-en-uno el sistema de barro es una solución integrada que combina la mezcla de barro y las funciones de reciclaje de barro en una sola unidad compacta para proyectos de construcción sin zanjas y sin disco duro. Diseñado para simplificar la gestión de fluidos in situ, el sistema proporciona una preparación, circulación y recuperación eficaces del fluido de perforación, al tiempo que minimiza el espacio físico del equipo y el tiempo de instalación.
Al integrar un módulo de mezcla de barro de alto cizallamiento con un sistema de control de sólidos de varias etapas, el sistema de lodo todo en uno permite el acondicionamiento continuo de fluidos de perforación durante toda la operación. El fluido de perforación fresco puede prepararse y mezclarse rápidamente, mientras que el fluido usado se limpia, estabiliza y devuelve para su reutilización. Este flujo de trabajo integrado ayuda a mantener un estado uniforme del fluido de perforación, mejorar el transporte de los cortes, reducir el volumen de eliminación de residuos y reducir los costes operativos generales.
Con un diseño modular, montado sobre patín, el sistema es fácil de transportar, rápido de instalar, y bien adecuado para proyectos de disco duro pequeños a medianos, sitios de trabajo urbanos, y entornos con espacio restringido. Construido para la confiabilidad y la facilidad de operación, el sistema de lodo todo en uno ofrece a los contratistas un enfoque práctico, eficiente y ambientalmente responsable para la gestión completa de fluidos de perforación.
| # | Elemento | Modelo y especificación | Observaciones |
|---|---|---|---|
| 1 | Bomba de alimentación de barro | 11 kW | Bomba sumergible: La carcasa de la bomba y el impulsor están hechos de aleación |
| 2 | Pantallas de dos capas de agitador | Pantalla superior 750 x 800 Pantalla inferior 750 x 800 |
Están disponibles las pantallas planas del agitador y las pantallas del agitador de ondas |
| 3 | Sistema de control electrónico | Sistema de control electrónico personalizado | Poseer protección de circuito (sobrecarga, subtensión, alta tensión y fase abierta): Con control remoto |
| 4 | Hidrociclón | 4 pulgadas x 4 juegos | - |

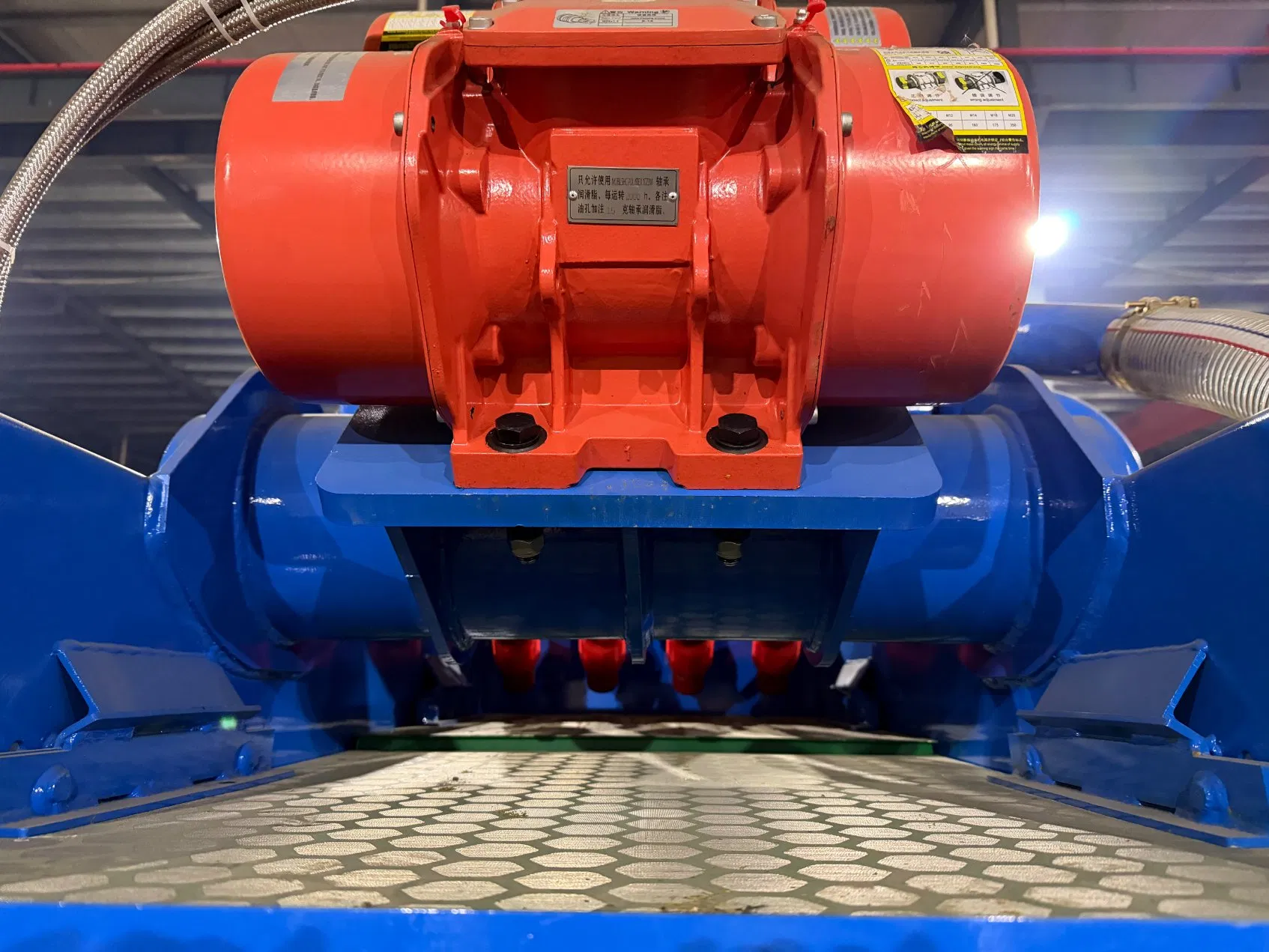

| 5 | Vibrando Motro | 0,75 kW x 2 juegos | - |
| 6 | Modo de vibración | Lineal | - |
| 7 | Ajuste del nivel de líquido | Ajuste mecánico del nivel de líquido | Totalmente automático |
| 8 | Backwash del tanque inferior | Control de mariposa-vavle | Funcionamiento manual |
| 9 | Capacidad de reciclaje | ≤60 m³/h | Cuando la proporción de pulpa es de 1,2 g/cm3, y la viscosidad es de 45s |
| 10 | Capacidad de mezcla | ≤25 m³/h | - |
| 11 | Punto de corte | ≥0,03mm (30 μ) | - |
| 12 | Potencia | 21 kw | - |
| 13 | Boquilla de alimentación de pulpa | 3 pulgadas | - |
| 14 | Peso | 2650 kg | - |
| 15 | Dimensión | 3900 X 2100 X 2500 mm | - |
| 16 | Potencia de mezclador | 4 kW | - |
| 17 | Tanque de mezcla de barro | 6 m3 | - |
| 18 | Tanque de tampón de reciclaje de barro | 3 m3 | - |

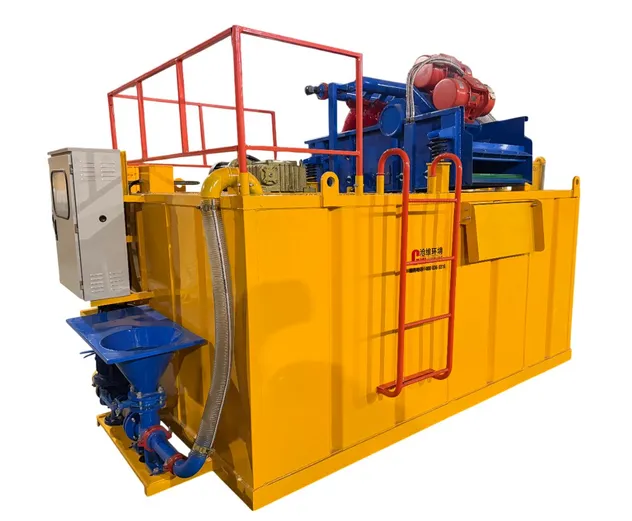

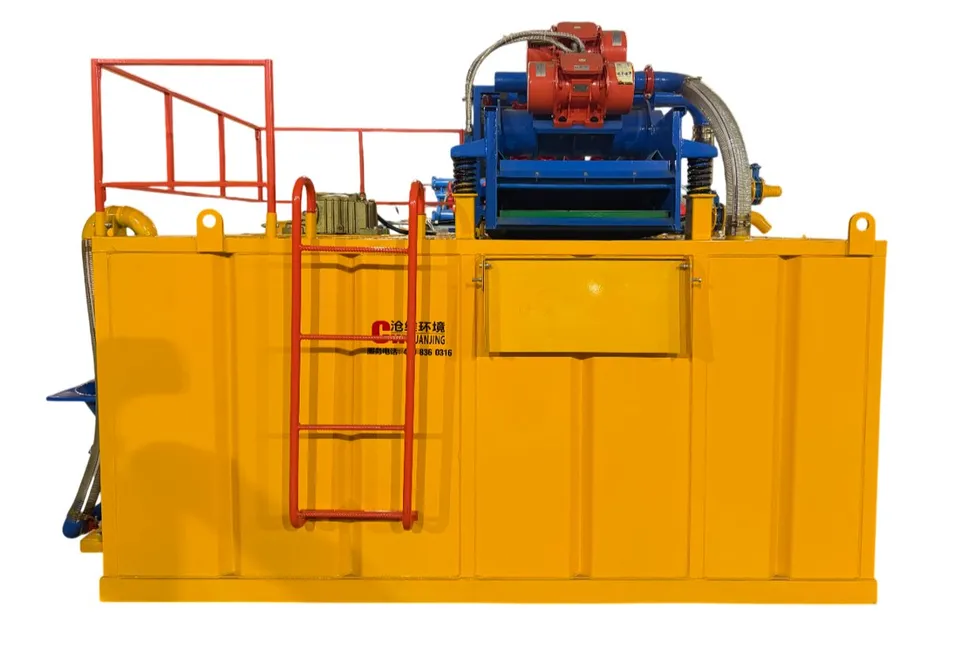

Altura derecha

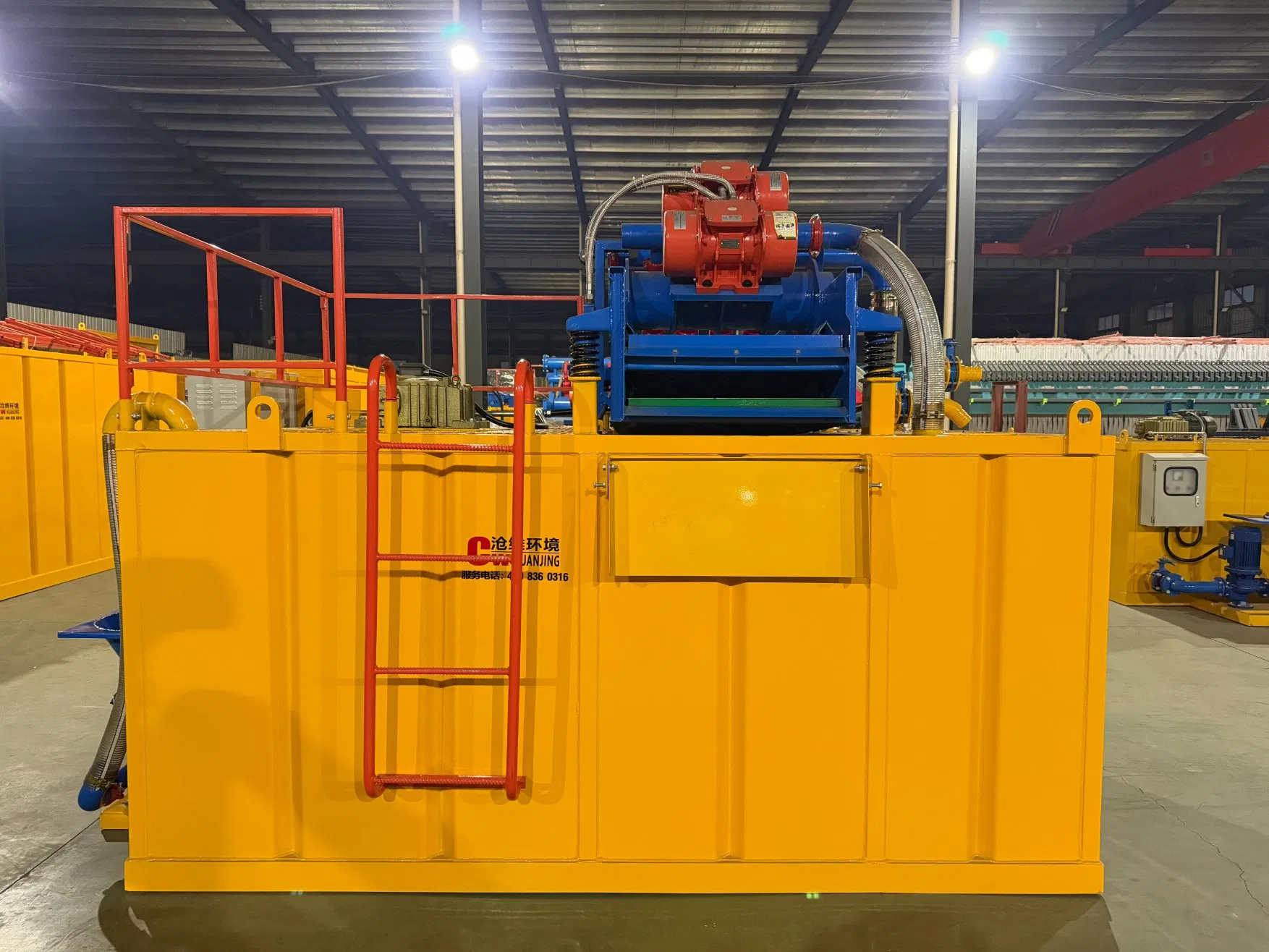

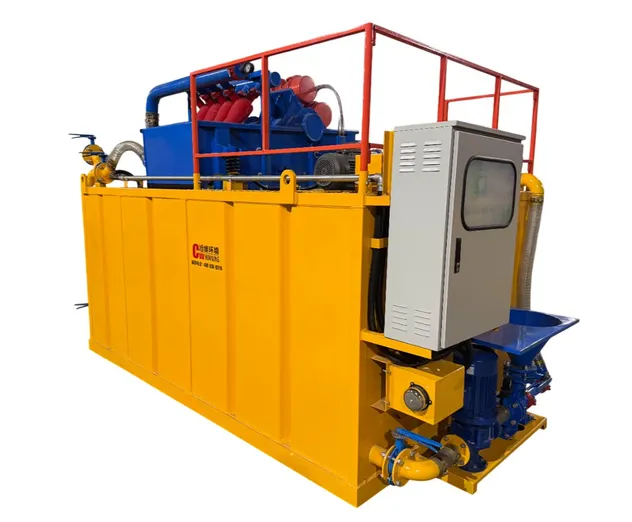

Elevación izquierda

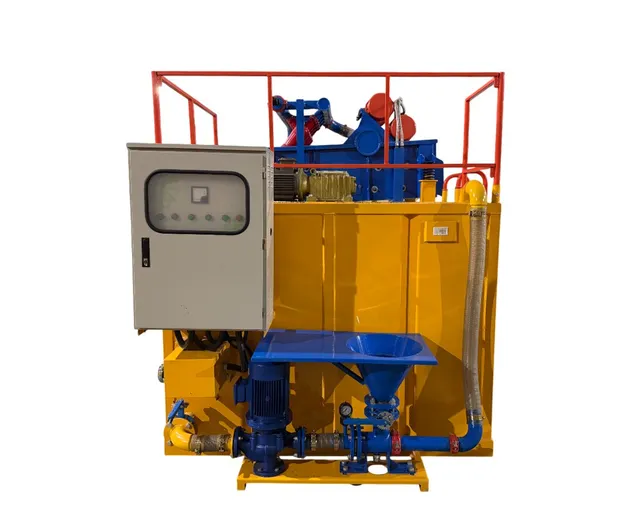

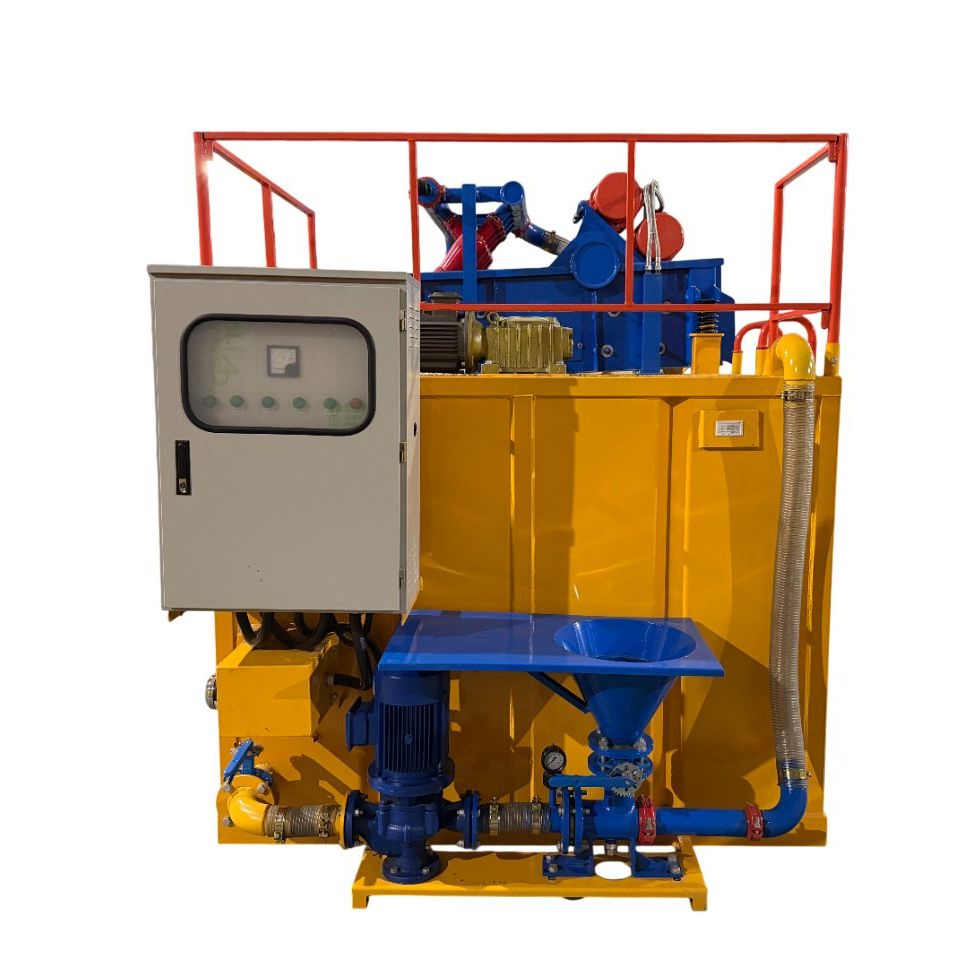

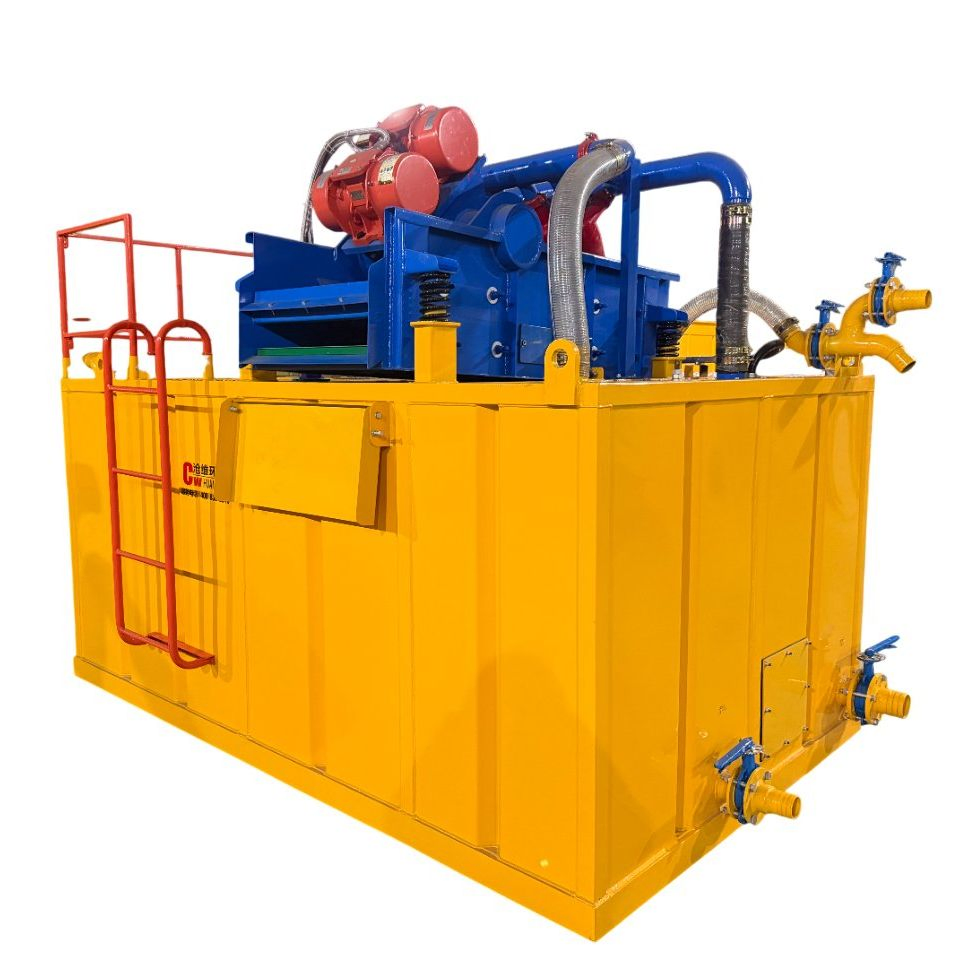

Elevación delantera

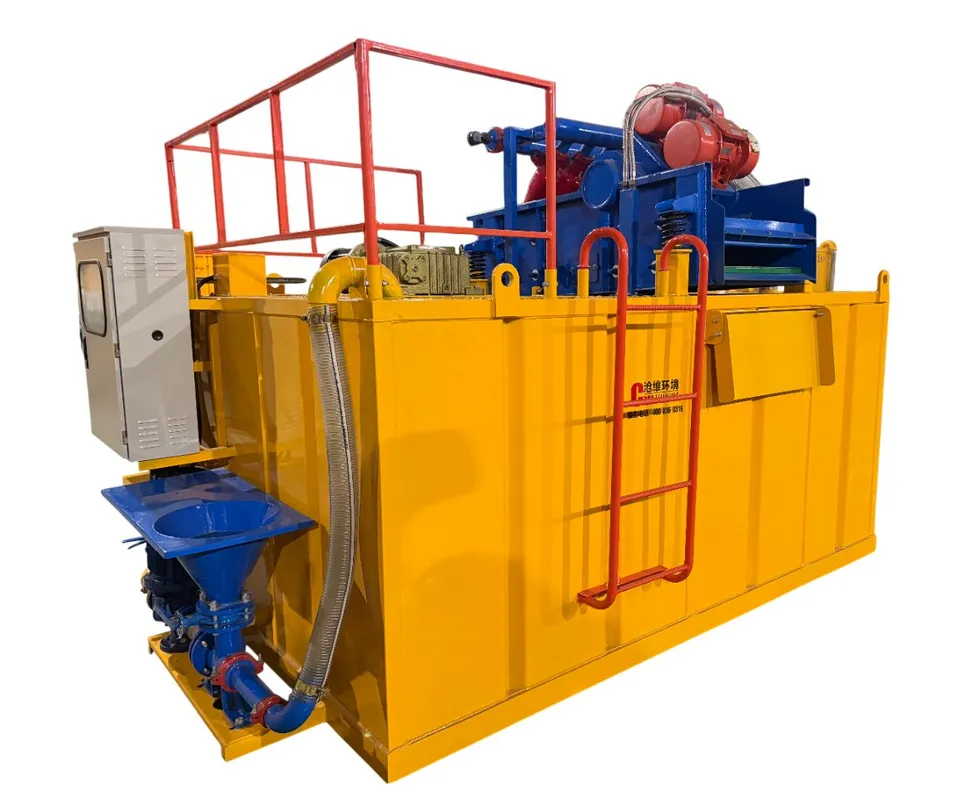

(Configuraciones personalizadas disponibles bajo petición.)
| Modelo | CW-CN60 | CW-CN80 | CW-CN120 | CW-CN200 |
|---|---|---|---|---|
| Capacidad de reciclaje | 60 m3/h | 80 m3/h | 120 m3/h | 200 m3/h |
| Potencia de la bomba de alimentación | 11 kW | 15 kW | 18,5 kW | 30 kW |
| Pantallas del agitador | Pantalla superior 1700 x 700 Pantalla central 1700 x 700 Pantalla inferior 1700 x 700 |
Pantalla superior 1700 x 700 Pantalla central 1700 x 700 Pantalla inferior 1700 x 700 |
Pantalla superior 1900 x 900 Pantalla central 1900 x 900 Pantalla inferior 1900 x 900 |
Pantalla superior 2100 x 1250 Pantalla central 2100 x 1250 Pantalla inferior 2100 x 1250 |
| Hidrociclón | 4 pulgadas x 5 juegos | 4 pulgadas x 6 juegos | 4 pulgadas x 10 juegos | 4 pulgadas x 14 juegos |
| Motor vibrador | 1,0 kW + 1,5 kW | 1,0 kW + 1,5 kW | 1,2 kW + 1,72 kW | 1,72 kW + 1,72 kW |
| Punto de corte | ≥0,03mm (30 μ) | ≥0,03mm (30 μ) | ≥0,03mm (30 μ) | ≥0,03mm (30 μ) |
| Potencia | 13,5 kW | 17,5 kW | 21,5 kW | 34 kW |
| Peso | 2100 kg | 2050 kg | 2800 kg | 3800 kg |
| Dimensión | 3200 x 1200 x 2350 mm | 3250 x 1200 x 2250 mm | 3600 x 1450 x 2450 mm | 3950 x 1850 x 2750 mm |

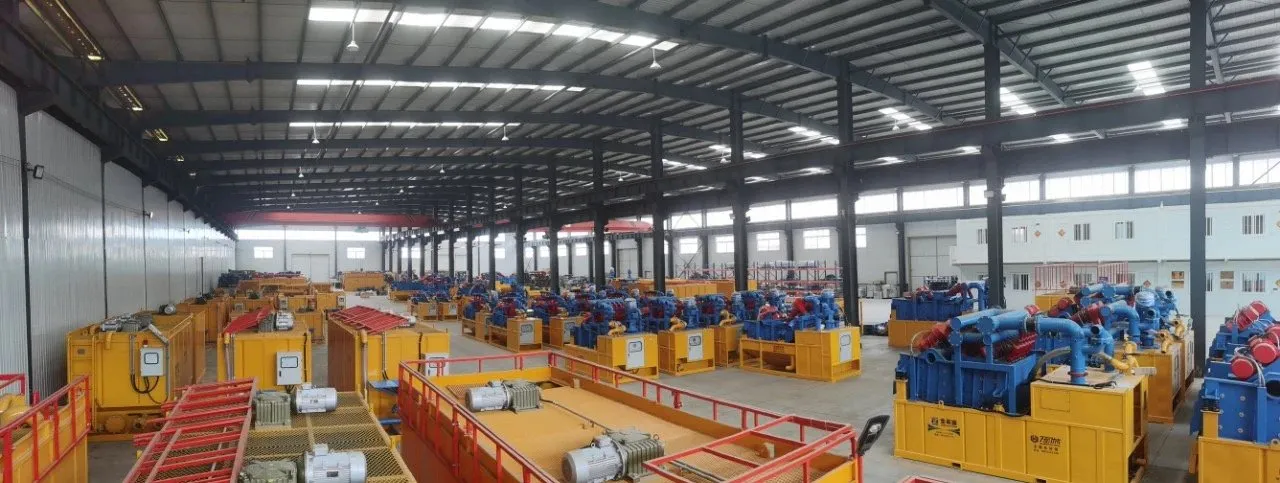

Somos un fabricante líder chino de equipos de control sólido y sistemas de reciclaje de barro con más de 20 años de experiencia. Con certificación ISO 9001, ISO14001, ISO45001 y CE, combinamos ingeniería práctica, diseño duradero y configuraciones modulares para recuperar y reutilizar fluidos de perforación, reducir residuos y mantener un rendimiento de perforación estable en proyectos pequeños, medianos y grandes en todo el mundo.
